Kabelanslutningsdosa 12-polig

Kabelanslutningslåda 12-polig för damm- och vattenavvisande installationer

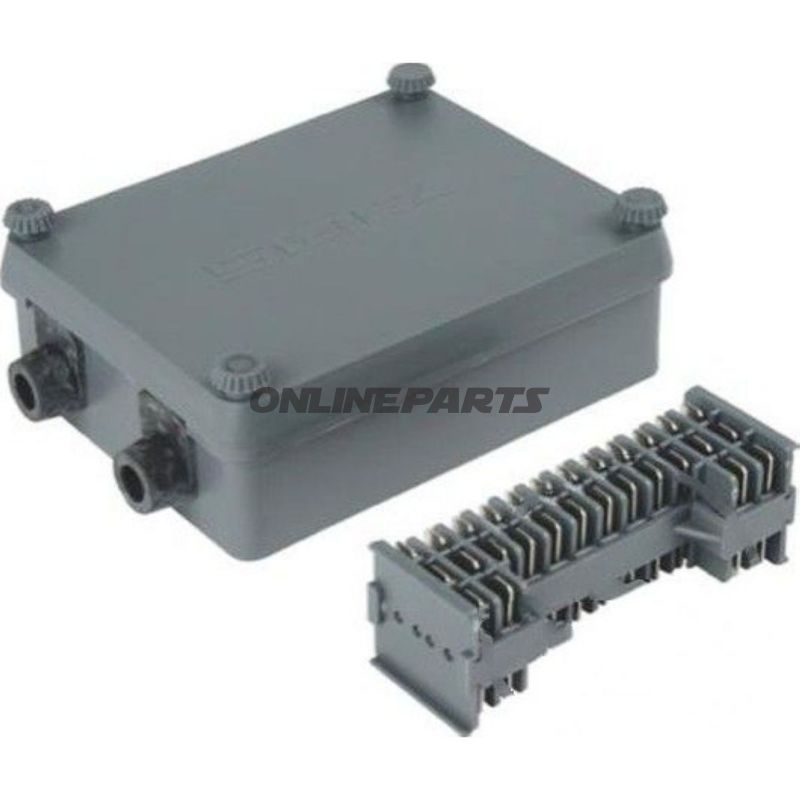

Denna 12-poliga kabelanslutningslåda (GTIN: 4026736021320, MPN: 158.12.30) är en plastbaserad kopplingsdosa avsedd för sammanlänkning och fördelning av lågspänningskablar i fordon och tekniska installationer där en tät och isolerad anslutning önskas. Produkten är lämplig för mekaniker och erfarna motorcykelägare som arbetar med kabelstammar, extrautrustning eller reparationer där utrymme och skydd mot smuts och fukt är viktigt.

Funktion

• Lådan fungerar som en central samlingspunkt för upp till 12 ledningsanslutningar, organiserade som 8 dubbelbladsterminaler och 4 trippelbladsterminaler. Det möjliggör både parallellanslutningar och fördelning av signaler/ström mellan flera kretsar.
• Designen håller anslutningarna isolerade från omgivningen, vilket minskar risken för kortslutningar orsakade av damm, fukt eller mekanisk påverkan.
• Monteringsvänlig form och dimensioner (132 x 102 x 40 mm) gör lådan enkel att placera i kupéer, under säten eller i verkstäder vid uppbyggnad av tillbehör.

Materialval och egenskaper

• Hölje: Robust plastmaterial som ger god kemisk och mekanisk motståndskraft vid normal användning. Plastens egenskaper gör lådan lätt, korrosionsfri och lämplig i miljöer där metall kan korrodera.
• Terminaler: Fladstifts- (blad-) terminaler i utförande för snabb anslutning och frånkoppling. Terminalernas utformning säkerställer en pålitlig kontaktyta vid korrekt montering.
• Isolering: Anslutningarna är isolerade internt, vilket säkerställer elektrisk separation mellan polerna och minskar risken för oavsiktlig kontakt.
• Tätning: Produkten beskrivs som damm- och vattenavvisande. Det innebär att lådan skyddar mot intrång av damm och lätt fukt, men den bör inte betraktas som obegränsat vattentät vid full nedsänkning; bedöm installationsmiljön och krav på täthet före användning.

Tekniska detaljer

• Typ: Junction box (kopplingsdosa) för kablar
• Antal poler: 12
• Terminalkonfiguration: 8 dubbel-fladstift och 4 trippel-fladstift
• Isolerad: Ja (intern isolering mellan polerna)
• Lödning: Ingen lödförbindelse; anslutning sker via bladterminaler
• Dimensioner: 132 x 102 x 40 mm

Kompatibilitet och användning

• Lådan är avsedd för användning i lågspänningskretsar typiskt i bilar, motorcyklar och lätta fordon samt för stationära tekniska installationer där skyddade förbindelser krävs.
• Passar standard fladstiftskontakter och kabelareor som normalt används i fordoninstallationer. Kontrollera kabeldimension och kontakttyp vid planering av installationen.

Installation och underhåll

• Säkerställ korrekt avisolering och korrekt insättning av ledare i bladterminalerna för att uppnå säker kontakt.
• Efter montering kontrolleras tätning och skruvförbindelser för att säkerställa damm- och fuktskydd.
• Undvik upprepad exponering för högtryckstvätt eller full nedsänkning, om inte täthetsgraden är dokumenterad för sådana förhållanden.

Produktens identifiering med GTIN 4026736021320 och tillverkarens nummer (MPN) 158.12.30 gör det enkelt att matcha reservdelslistor och dokumentation vid inköp eller service. Om ytterligare tekniska detaljer eller ritningar krävs för specifik montering rekommenderas att jämföra med apparatens krav och de använda kontakttyperna i det aktuella projektet.
