KABEL TILL KABELADAPTER RUECKF KAMERA CHR/DOD/JEEP/VW

Adapterkabel till bakkameran till Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW

Produkt: Adapterkabel för fabriksmonterad bakkamera, avsedd för anslutning mellan OEM-kamera och eftermarknads huvudenhet med kameraingång. Märke är ACV, produktnummer (MPN) 194.08.27, och GTIN/artikelnummer är 4026724334302.

Funktion och användning

• Adaptern vidareför videosignalet från originalbakkameran till en eftermarknadsenhet med en cinch (RCA) kamerain- gång.
• Den levererar dessutom förströmningsledningar till OEM-kamerans strömförsörjning (vanligtvis +6 V och jord) och en backsignal (+12 V), när bilens ledningsnät stödjer det.
• Syftet är att bevara den fabriksmonterade kamerans funktionalitet utan att klippa eller permanent ändra OEM-kontakten på bilen.
• För fordon med 360° kamerasystem eller avancerade system med rörliga distanslinjer kan kompatibilitet inte garanteras.

Material- och konstruktionsuppgifter

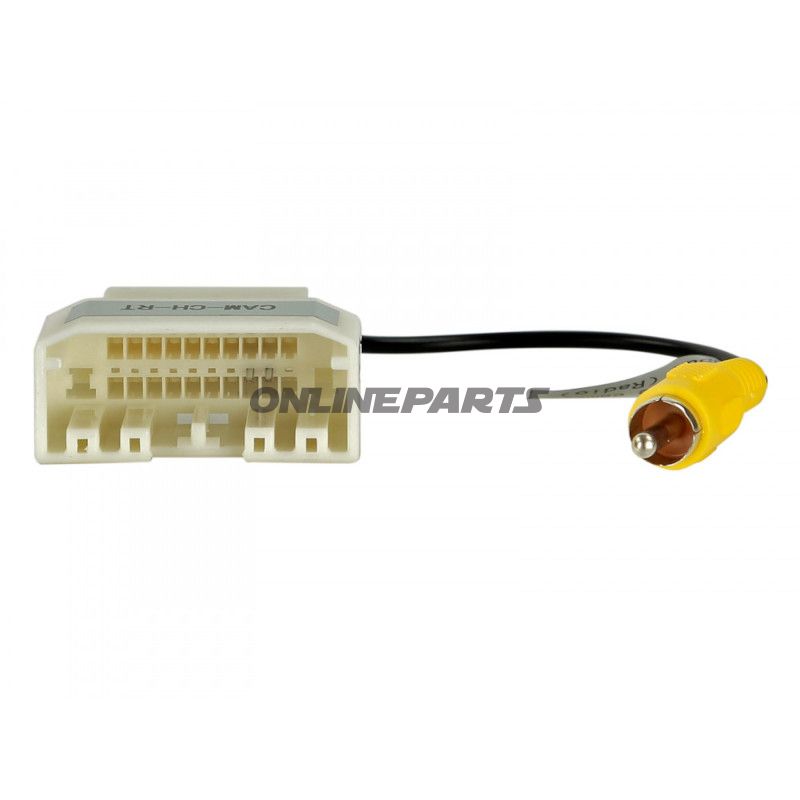

• Kabeln har ett fabriksmonterat 22-pin Chrysler-kontakt i OEM-utförande i ena änden och en gul cinch (RCA) hane-anslutning till kamerain-gången i den andra änden.
• Ledningsföring och kontakthylsor är utförda i standard automotive-material med isolering lämplig för bilmiljö (temperatur- och vibrationsbeständig plast). Kontakterna är metallbelagda för att säkerställa elektrisk kontakt; det används inte härdade eller särskilt korrosionsskyddade legeringar utöver vanlig tinn- eller nickelbeläggning.
• Designat för att bevara OEM-kontaktens pinout; före installation bör pinout verifieras fysiskt mot fordonets dokumentation eller multimeter för att säkerställa korrekt anslutning.

Installations- och anslutningsnoter

• Anslutning: 22‑pin Chrysler OEM-kontakt → cinch (RCA) hanne (gul) till eftermarknadsenhetens kamerain-gång.
• Koddning av kontakt kan kräva justering beroende på fordonets årsmodell och utrustning; kontrollera pinfördelning (pinout) före montering.
• Vissa eftermarknadsenheter kräver att kamerafunktion aktiveras i enhetens meny för att visa bilden.
• Om backningssignalen (+12 V) inte levereras direkt från adaptern, kopplas den till en lämplig plats i fordonets ledningsnät, t.ex. blink-/back-ljus-circuit eller en regulator som tillhandahåller ström vid backläge.

Kompatibilitet

Adaptern är tillverkad för ett antal Chrysler-, Dodge-, Jeep-, Lancia-, Mitsubishi- och vissa VW-modeller med 22‑pin Chrysler OEM-kontakt. Exempel på understödda modeller och årsmodeller (kontrollera alltid bilens kontakt innan köp):

• Chrysler: 200 (2011–2014), 300/300C (2008–2010), Aspen (2008–2009), Sebring (2007–2010), Town & Country / City & Country (2008–2016)
• Dodge: Avenger (2008–2014), Caliber (2009–2012), Challenger (2008–2014), Charger (2008–2010), Dakota (2008–2011), Durango (2008–2009), Grand Caravan (2008–2017), Journey (2009–2010), Magnum (2008–2009), Nitro (2007–2011), Ram 1500 (2009–2011), Ram 2500/3500 (2010–2012), Ram Chassis Cab (2011), Ram C/V Tradesman (2012–2015)
• Jeep: Commander (2008–2010), Compass (2009–2017), Grand Cherokee (2008–2010), Patriot (2009–2017), Liberty (2008–2012), övriga Jeep-modeller 2007–2017, Wrangler JK (2007–2018)
• Lancia: Voyager (2011–2015)
• Mitsubishi: Raider (2008–2009)
• VW: Routan (2009–2013)

Tekniska förbehåll

• Kontrollera alltid den konkreta OEM-pinout och eventuella varianter i bilens årsmodell/utrustningsvariant före montering.
• Systemer med nätverksbaserade kameraarkitekturer eller extra behandlingsenheter (t.ex. 360°-moduler) kan kräva särskilt interface eller vara inkompatibla.
• Produkten levereras som ett enkelt adapterkabelpaket avsett för direkt plug‑and‑play i kompatibla kontakter; beroende på bil kan extra kabelklämmor eller isolering behövas för snygg montering.

Identifiering: ACV 194.08.27 (MPN) – GTIN 4026724334302. Använd dessa nummer vid förfrågningar om kompatibilitet eller reservdelbeställningar.
