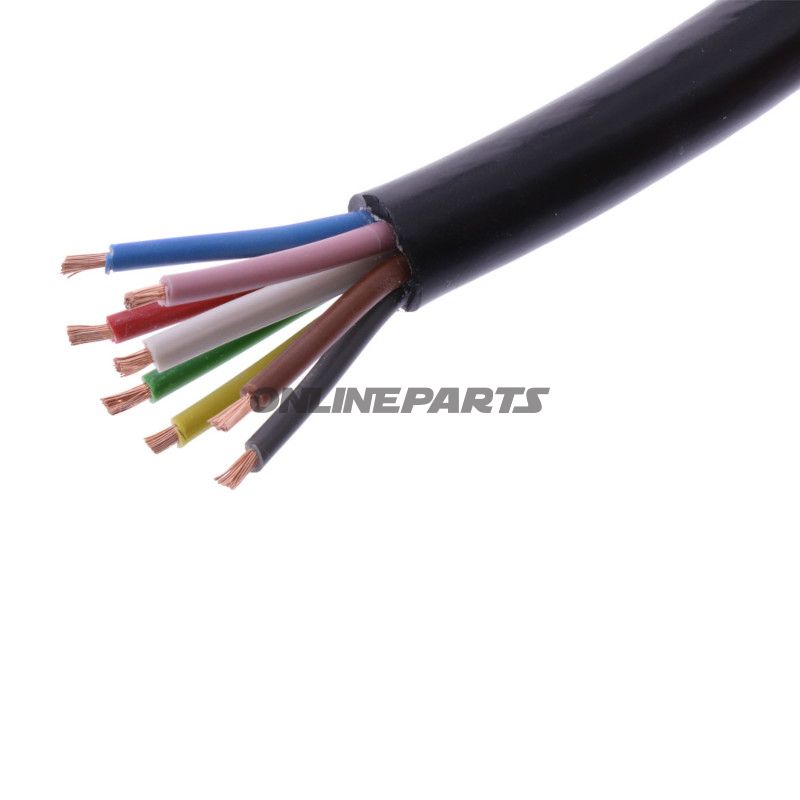

KABEL H05VV-FÖR 8X1.5 SVART Paket 2,5 meter

Kabel H05VV-F 8 x 1,5 mm² – rund PVC-kabel til køretøjsinstallationer (2,5 m)

Produktöversikt: Detta 8-ledade, runda PVC-kabel från JMP (MPN: 157.04.10, GTIN: 4043981399479) är utformat för elektrisk kabeldragning i fordon och liknande användningar med krav på flexibel ledningsförmåga och skydd upp till 300 V. Kabelns form och ledningsuppbyggnad gör det lämpligt för installationer där flera kretsar dras samman genom trånga ledningsvägar.

Funktion och användning

• Kabeln är avsedd för fordonsinstallationer och andra lågspänningsapplikationer där en samlad flerledningslösning är praktisk.
• 8 ledare ger möjlighet att samla flera signal- eller sätkreds i en kabelsträng — användbart vid t.ex. strålkastare, bakljus, instrumentering eller anslutning av tillbehör i motorcykel- eller bilapplikationer.
• Spänningsklass upp till 300 V, vilket motsvarar de krav som normalt ställs vid lågspänningsfordonsinstallationer.

Material och konstruktionsdetaljer

• Ledare: Fina, flertrådiga kobberledare (rent koppar) för god böjlighet och elektrisk ledningsförmåga.
• Uppbyggnad: Kärnorna är tvinnade för att förbättra flexibiliteten och minska mekanisk stress vid upprepade rörelser.
• Insulation och yttre mantel: PVC-isolering och -mantel, som ger kemiskt motstånd och mekaniskt skydd under normala driftsförhållanden. PVC är valt för sin balans mellan flexibilitet, slitstyrka och pris.
• Yttre diameter: cirka 12,3 mm, vilket är användbart att känna till vid ledningsplanering och vid val av kabelkanaler eller gummitrösklar.

Tekniska specifikationer

• Antal ledare: 8
• Tvärsnitt per ledare: 1,5 mm²
• Yttre diameter: ca. 12,3 mm
• Isoleringsmaterial: PVC
• Färg på yttre mantel: svart
• Längd: 2,5 meter
• Märkning/standard: Överensstämmelsemärke VDE 0295 / 0207
• Typbeteckning: H05VV-F

Praktiska anmärkningar för mekaniker och montörer

• Kabeltypen är lämplig för fasta och semi-flexibla installationer i fordon; vid användning utsatt för kontinuerliga vibrationer eller externa kemikalier bör materialval och nödvändigt skydd övervägas närmare.
• Vid krympning, samlingar eller anslutning till klämmor rekommenderas korrekt avisolering och användning av lämpliga crimpe- eller lodbindningar till flertrådig ledare för att säkerställa låg övergångsmotstånd.
• Vid ledning genom metallkanter bör genomföringsmanchett användas för att undvika skada på manteln.

Identifiering

• Varumärke: JMP
• MPN: 157.04.10
• GTIN: 4043981399479

Kompatibilitet och användningstips

• Kabeln är lämplig för sammanbyggnation med standardstift och klämmor avsedda för 1,5 mm² flertrådig ledare. Kontrollera terminaltypen för korrekt kontaktarea.
• Vid utbyte av befintligt ledningsnät bör färgkodning och funktion dokumenteras, eftersom yttre mantel är svart och individuell kärnafärg måste verifieras vid leverans.

Beskrivningen bygger på tillverkarens tekniska data och standardbeteckelsen H05VV-F. För särskilda miljökrav eller certifieringar utöver VDE 0295/0207 bör ytterligare produktdokumentation hämtas från JMP.
