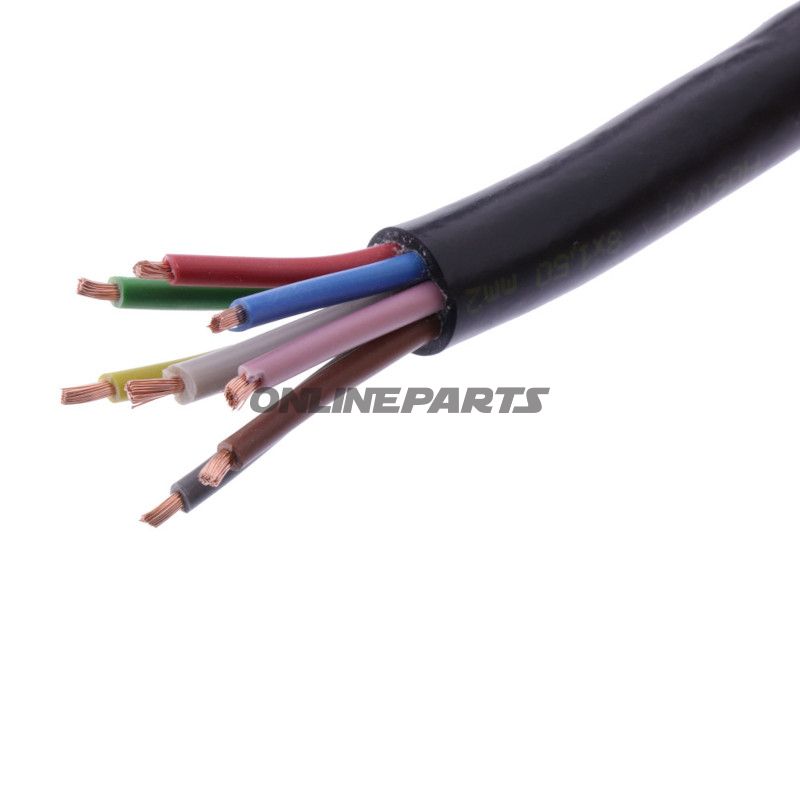

KABEL H05VV-FÖR 8X1.5 SVART PACK 10M

Kabel H05VV-F 8 x 1,5 mm² — runt PVC-kabel för fordonsinstallationer, 10 m

Produkten: JMP kabel H05VV-F, MPN 157.04.39 (GTIN: 4043981399738). Detta är ett 8-ledare runt PVC-kabel med varje ledare på 1,5 mm² avsedd för elektriska installationer i fordon och applikationer med liknande krav på flexibilitet och spänning.

Funktion och användning

• Kabeln är designad för intern kabeldragning i fordon och mobila installationer, där flera kretsar ska dras samman i ett runt, flexibelt skal.
• Lämplig för system med drifts spänning upp till 300 V (märkt H05VV-F), typiskt signal-, belysnings- och mindre effektkretsar i motorcyklar, bilar och liknande.
• De åtta ledarna är virade runt varandra för att förenkla hantering, rördragning och för att minska inbördes rörelse vid vibrationer.

Material och konstruktion

• Kärnledarna består av fina flertrådiga koppartrådar (rå koppar), som ger god ledningsförmåga och flexibilitet vid upprepad rörelse och vibration.
• Isolering runt varje ledare och den yttre manteln är utförd i PVC. PVC ger praktisk mekanisk skydd, motståndskraft mot vanliga oljor och kemikalier samt tillräcklig elektrisk isolering under angivna förhållanden.
• Den yttre diametern är cirka 12,3 mm, vilket gör kabeln relativt kompakt i förhållande till antalet ledare och tvärsnitt.

Tekniska egenskaper

• Antal ledare: 8
• Tvärsnitt per ledare: 1,5 mm²
• Kabeltyp: H05VV-F (PVC-isolerad, rund)
• Max. driftspänning: upp till 300 V
• Ytbehandling/färg: Svart
• Längd: 10 meter
• Överensstämmelse/standard: VDE 0295 / 0207 (anges i produktdata)

Fördelar med konstruktionen

• Flertrådig kopparledare ger låg resistans och god flexibilitet vid monteringsarbete och i rörliga sammansättningar.
• Snurrad ledaruppbyggnad förenklar rördragning och minskar risken för ledningsflossning vid vibrationer.
• PVC-manteln ger robust mekaniskt skydd i normala fordonsmiljöer och är lätt att avmantla vid anslutning och krympning.

Kompatibilitet och användningsanvisningar

• Kabeln lämpar sig för 12–24 V system i fordon, till anslutna lampor, sensorer, kontakter och små motorer inom den angivna spänningsgränsen.
• Vid användning i områden med mycket höga temperaturer, skarpa kanter eller utomhus UV-exponering bör en alternativ mantel övervägas (t.ex. silikon eller gummi) då PVC har begränsningar vad gäller höga temperaturer och långvarig UV-påverkan.
• Kontrollera alltid dimensionering och säkringsval i förhållande till kabelns tvärsnitt och strömstyrka för den konkreta installationen.

Identifikation: Produkten levereras under märket JMP med producentnummer (MPN) 157.04.39 och globalt handelsartikelnummer GTIN 4043981399738, vilket gör den entydigt igenkännbar i beställnings- och reservdelsregister.

Tekniska data (översikt)

Om du har frågor om användning i en specifik installation eller önskar information om alternativt kabelmaterial för krävande miljöer kan tekniska detaljer från monteringsplatsens temperatur- och kemikalieexponering vara relevanta att upplysa.
