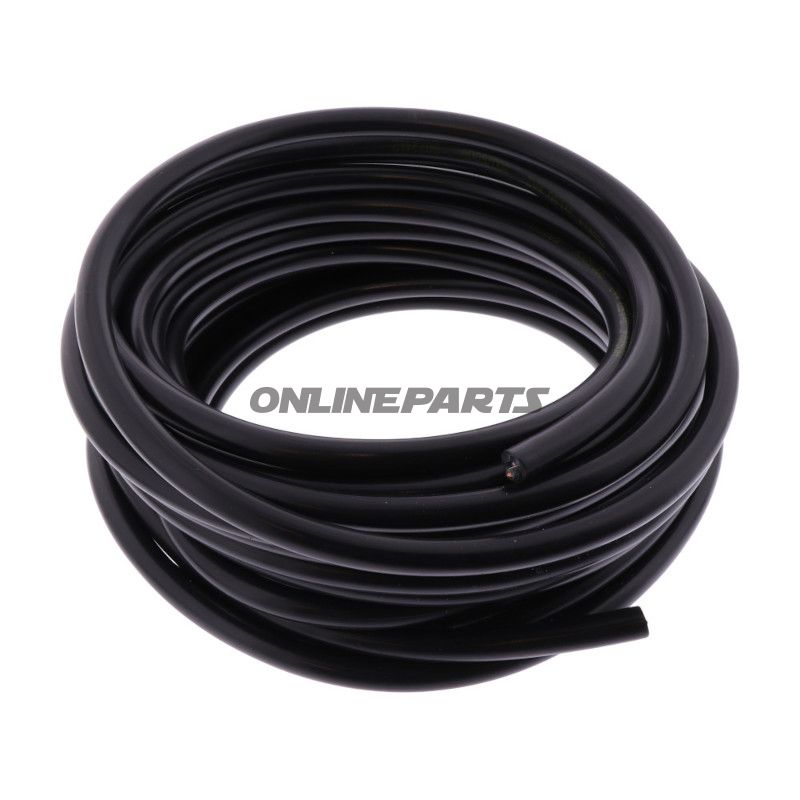

Kabel H05VV‑3x1,5, rund PVC‑kabel för fordon — 10 meter

Produkt: JMP kabel H05VV‑F, 3 x 1,5 mm², svart; MPN: 157.03.17; GTIN: 4043981371741.

Detta är ett rundkerns PVC‑installationskabel av typen H05VV‑F avsedd för fordonsinstallationer och generell lågspänningsledning upp till 300 V. Kabeln levereras i längden 10 meter och har tre ledare med fintrådigt, blankt koppar som ledmaterial. Kärnorna är tvinnade och isolerade i brunt, svart och blått, medan den yttre manteln är svart.

• Funktion: Överför lågspänningsström i fordonsinstallationer och andra applikationer där flexibel, rund PVC‑kabel är lämplig. Passar för fasta installationer och installationer med viss rörelse, där flexibilitet och god ledningsförmåga är nödvändigt.
• Elektriska data: Spänningsklass upp till 300 V. Tvärsnitt: 3 x 1,5 mm².
• Fysisk uppbyggnad: Fintrådig (flätad) blank kopparledare för flexibilitet och god kontakt vid anslutning. PVC‑isolering och yttre PVC‑mantel ger mekaniskt skydd och isolering.
• Dimensioner: Utvändig diameter cirka 8,2 mm.
• Märkning och standard: Identifikation: H05VV‑F. Testmärke i överensstämmelse med VDE 0295/0207.
• Färger: Yttre mantel svart; ledarfärger brunt, svart och blått (fas, fas, neutral/beroende av användning och lokala färganvisningar).

Materialval och egenskaper

PVC är valt för både isolation och yttre mantel. Fördelarna med PVC i denna typ av kabel är god elektrisk isolering, acceptabel mekanisk motstånd och flexibilitet vid rumstemperaturer. Fintrådig kopparledning ger låg kontaktresistans och gör kabeln mer böjbar än massiv ledare. PVC är dock mindre värmebeständigt än speciella silikone‑ eller fluorpolymer-kablar, så vid höga driftstemperaturer eller krav på olja-/kemikaliebeständighet bör detta beaktas.

Användningsanmärkningar och kompatibilitet

• Kabeln är designad för fordonsbruk och elektriska installationer där H05VV‑F‑egenskaper är lämpliga (lågspänning, inomhus eller skyddade platser i fordon eller maskineri).
• Inte avsedd för direkt jordkontakt utan ytterligare mekaniskt skydd eller för användningar med hög värmeexponering eller aggressiva kemikalier, om inte särskilda skyddsåtgärder vidtas.
• Lämplig att använda vid kabelsko, skruv- eller klämförbindelser; fintrådig ledare kan kräva åtdragning som t.ex. ändhylsor för tillförlitlig förbindelse i klämmor.

Tekniska nyckeldata

• Typ: H05VV‑F (rund fordonsledning)
• Kärnor: 3
• Tvärsnitt: 3 x 1,5 mm²
• Yttre Ø: ca. 8,2 mm
• Isoleringsmaterial: PVC
• Spänning: upp till 300 V
• Längd: 10 m
• Standard/test: VDE 0295 / 0207

Varumärket JMP (MPN 157.03.17) framgår både av produktmärkningen och dokumentationen, och GTIN 4043981371741 kan användas för entydig identifiering i reservdelar och inköpssystem.
