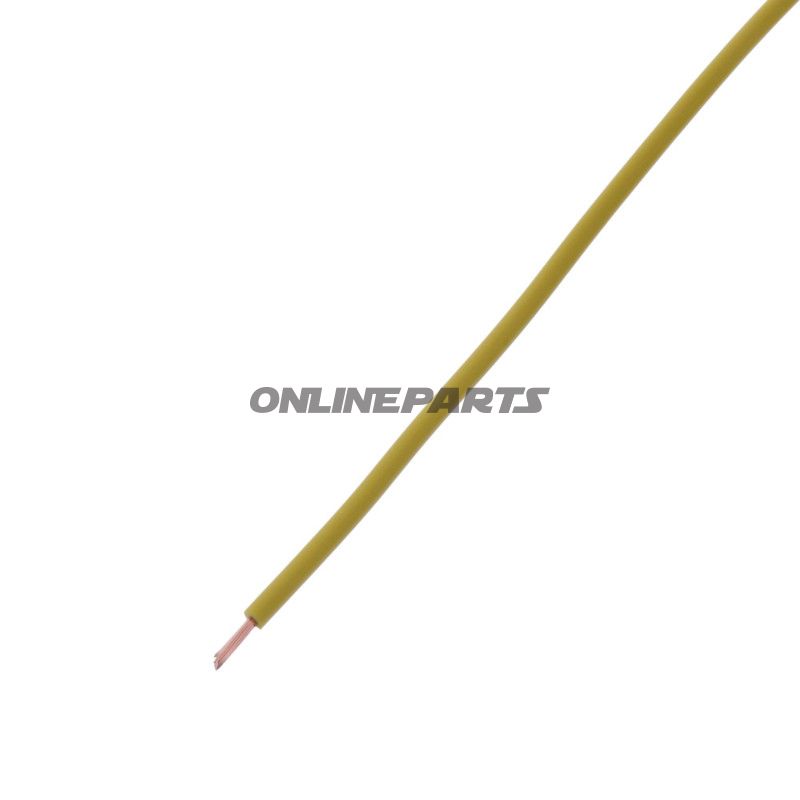

KABEL FLY 0.75 GE JMP PACK 5M

Kabel till bilinstallation, enkelledare 0,75 mm² — gul, 5 m (JMP)

Produktöversikt: Denna JMP-kabel (GTIN 4043981452174, MPN 157.05.01) är en enkelledare avsedd för lågspänningsinstallationer i motorfordon. Isolerad i gul PVC och levereras i längden 5 m. Beskrivningen här fokuserar på funktionalitet, materialval och användningsområden för mekaniker och erfarna motorcykelentusiaster.

Funktion och användning

• Kabeln används för interna elektriska förbindelser i fordon: tändsystem, sensorer, lampor, små förbrukare och generella ledningsuppgifter där en enkel flexibel ledare är lämplig.
• Lämplig för både fasta installationer och installationsplatser där kabeln rör sig något, eftersom ledaren består av flexibla enskilda ledningar (klass 5).
• Nominal drifts spänning är 220 V, testad upp till 2 500 V, vilket täcker normala bilapplikationer och kortvariga isolationsprovningar.

Material och konstruktion

• Ledare: Klass 5 koppartrådar i enlighet med PN‑EN 60228 — flera fina trådar ger god flexibilitet och bättre hållbarhet vid upprepad rörelse än massiva ledare.
• Isolation: PVC (TI1) med nominell isoleringstjocklek 0,6 mm. PVC ger god mekanisk skydd och kemisk resistens mot vanliga vätskor i motorcykel-/bilmiljöer, men har begränsningar vid långvarig exponering för höga temperaturer eller starka lösningsmedel.
• Yttre diameter: cirka 2,6 mm — kompakt dimension som underlättar förande i tätt packad kabin- eller instrumentrum.
• Isoleringsfärg: gul — praktisk vid identifiering av kretsar vid felsökning och reparation.

Tekniska data

• Ledartjocklek: 0,75 mm²
• Antal kärnor: 1 (enkelledare)
• Nominell isoleringstjocklek: 0,6 mm
• Yttre diameter: 2,6 mm
• Nominell spänning: 220 V
• Testspänning: 2.500 V
• Driftstemperaturområde: -40 °C till +90 °C
• Minsta böjningsradie: 4 × kabelns yttre diameter (anges som 4 D)
• Färg: gul
• Längd: 5 m

Standarder och överensstämmelse

• Överensstämmelse med PN‑E‑90181.
• Ledarklass i överensstämmelse med PN‑EN 60228 (klass 5).

Praktiska anmärkningar för mekaniker

• På grund av PVC‑isolering bör man undvika nära kontakt med mycket höga temperaturer eller lösningsmedel; vid komponenter med varaktigt höga överfladetemperaturer rekommenderas bedömning av högtemperaturbeständiga ledningsmaterial.
• Minsta böjningsradie på 4 D betyder vid cirka 2,6 mm diameter en rekommenderad radie runt 10–11 mm för att undvika överbelastning av ledaren vid upprepad rörelse.
• Gul isolering underlättar kretsidentifikation; vid flerfärgade installationer bör färgval planeras för entydig märning.

Identifikation

• Varumärke: JMP — ett känt märke inom fordonskablar.
• MPN: 157.05.01
• GTIN: 4043981452174

Denna beskrivning riktar sig till fackpersoner som behöver bedöma lämpligheten av ett flexibelt 0,75 mm² enkelledarkabel för bil- och motorcykelinstallationer. GTIN och MPN ingår för entydig identifikation av JMP-produkt.
