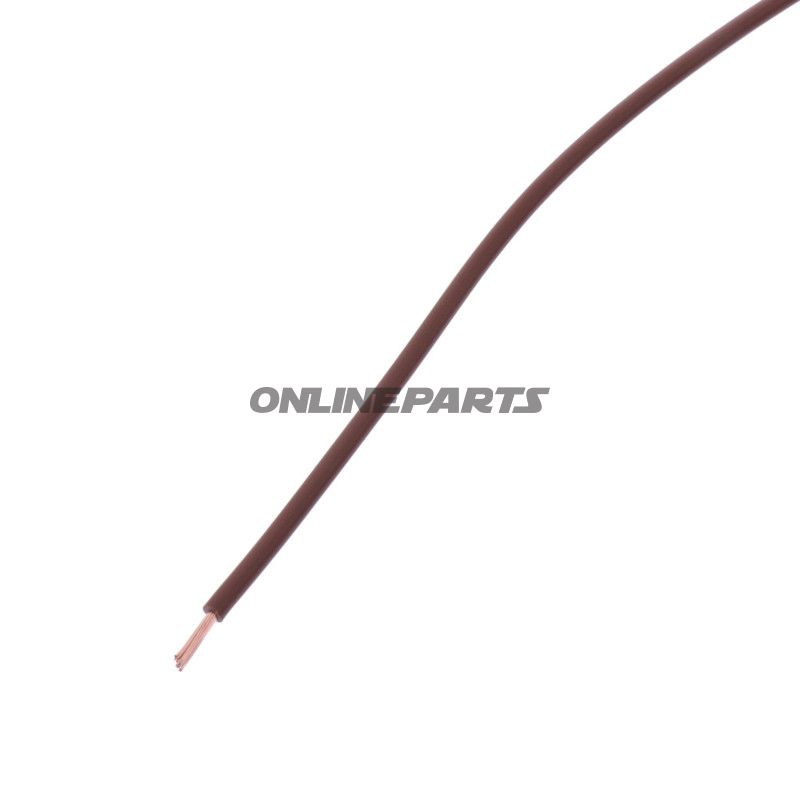

Kabel till fordonsinstallations—enkelskiktspärrkabel 0,75 mm², brun, 25 m (JMP)
Produkt: JMP FLY kabel, GTIN 4043981452440, MPN 157.05.31. Detta är ett enkelleder-kabel avsett för lågspänningsinstallationer i motorfordon, med brun PVC-isolering och en total kabellängd på 25 meter.
Funktion och användning
- Kabelns primära funktion är att leda 12–24 V lågspänningssignaler och ström i bilar, motorcyklar och andra motorfordon till exempel belysning, sensorer, kontakter och mindre förbrukare.
- Enkellederdesign gör det lämpligt för punkt-till-punkt-anslutningar och att användas i ledningsnät där flexibilitet och platsbesparing är viktig.
Materialval och konstruktionsdetaljer
- Ledare: Klass 5 mjukt koppartråd (flexibel), i överensstämmelse med PN-EN 60228 — det innebär många fina trådar för förbättrad böjlighet och upprepade rörelser utan tidigt brott.
- Isolering: PVC (klass TI1) med nominell isoleringstjocklek 0,6 mm. PVC ger god motståndskraft mot olja, fukt och vanliga miljöpåverkan i motorrum och kabinområden.
- Yttre diameter: ca. 2,6 mm; minsta böjningsradie angiven som 4 × yttre diameter, vilket motsvarar cirka 10–11 mm, beroende på exakt mätning.
Tekniska data
- Ledartvärsnitt: 0,75 mm²
- Nominell spänning: 220 V (kabeltyp för lågspänningsbruk i fordon; typiskt använd vid 12–24 V-system)
- Testspänning: 2500 V
- Driftstemperaturområde: -40 °C till +90 °C
- Färg: Brun
- Längd: 25 meter
Standarder och överensstämmelse
- Kabeln uppges följa PN-E-90181 och är specificerad med klass 5 kopparledare enligt PN-EN 60228 — relevanta normer för flexibla ledningar till fordon.
Praktiska hänsyn vid montering
- På grund av den fina flertrådiga ledaren är kabelavmantling och crimpsförbindelser viktiga: använd lämpliga terminaler eller krymphylsor för att säkerställa mekanisk och elektrisk stabil anslutning.
- Respektera minsta böjningsradie för att undvika skada på ledare eller isolering, särskilt vid upprepade rörelser eller vibrationer.
- PVC-isoleringen ger allmän gott skydd, men vid högre temperaturer nära övre gränsen (+90 °C) eller vid direkt kontakt med aggressiva bränslen/lösningsmedel bör kabel väljas med specifikt kemikaliebeständighet.
Kompatibilitet
- Lämplig för standard installationer i bilar och mopeder, dashmontering, anslutning till batteriutrustning, lampor, kontakter och sensorer där 0,75 mm² ledare är lämplig.
- Används ofta tillsammans med krympfolie, kabelskor och standardkontakter för instrumentering och mindre elektriska kretsar.
Sammanfattning
JMP FLY 0.75 BR (MPN 157.05.31, GTIN 4043981452440) är ett flexibelt, enkelleder-kabel med klass 5 kopparledare och PVC-isolering, utformad för lågspänningsapplikationer i fordon. Den mörkbruna isoleringsfärgen gör det enkelt att identifiera i ledningsnätet, och de tekniska parametrarna (0,75 mm², 25 m, -40…+90 °C) motsvarar vanliga krav i verkstäder och vid reparation/utbyte av fordonsledningar.
