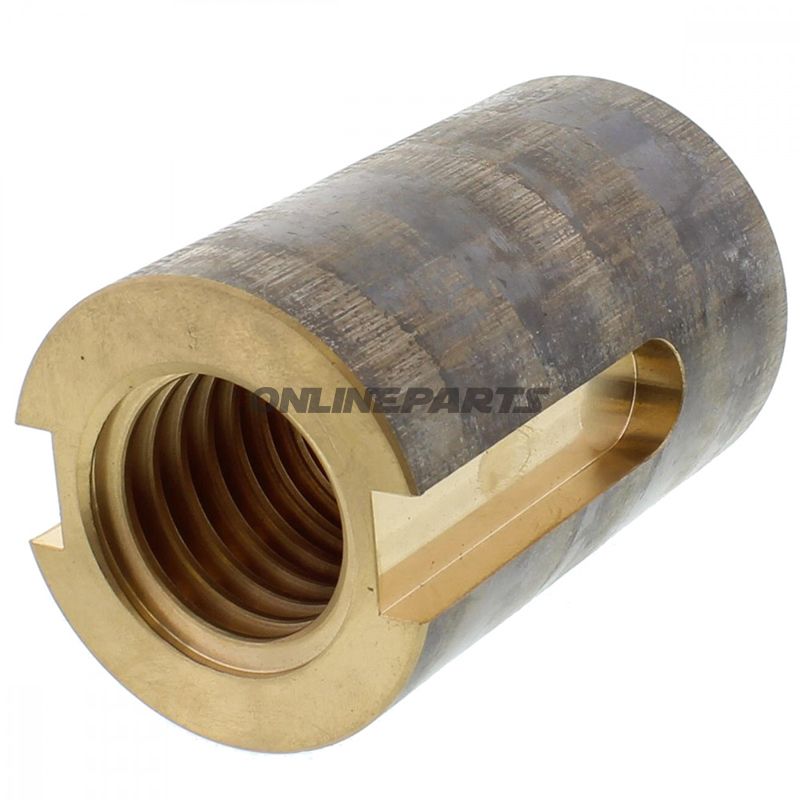

Stödmutter Werther för spindelmontering – mässing, Ø63 mm, längd 100 mm

Produktnamn: Stödmutter Werther
MPN: 652.05.25
GTIN: 4260499472047

Denna stödmutter (på tyska ofta betecknas som "Tragmutter Werther") är utvecklad för bärande och centrerande funktioner på spindlar och axlar. Muttern används typiskt som en bärande yta eller låselement i mekaniska sammanställningar där ett exakt passform och god slityta behövs.

Funktion

• Fungerar som bärande mutter runt en spindel; överför axialsbelastning till en plan eller motsvarande sida.
• Används för centering och fixering av komponenter på en spindel med Ø 40 mm.
• Ger en stabil kontaktyta mellan spindel och den omgivande monteringspunkten.

Material och egenskaper

Muttern är tillverkad i massiv mässing. Mässing väljs för sin goda kombination av korrosionsbeständighet, formbarhet och glidingsegenskaper mot stålläder. Egenskaperna innebär:

• Avsevärd slitstyrka och god duktilitet, vilket minskar risken för sprickbildning vid belastning.
• Naturligt korrosionsmotstånd utan behov av ytterligare ytbehandling i många tillämpningar.
• Goda friktionskarakteristika i metall-mot-metall-kontakt, vilket kan minska slitage på spindelns yta.

Dimensioner och kompatibilitet

• Yttermått Ø: 63 mm — relevant vid inbyggnad i lagerutrymme, fläns eller kapsling.
• Längd: 100 mm — uppgift viktig vid beräkning av monteringsdjup och spelmått.
• Gängstigning: 6 mm — används tillsammans med matchande gänga på motstycke eller spindelhållare.
• Invändigt borr Ø / beräknat för spindel-Ø: 40 mm — anger att muttern är beräknad för spindlar med 40 mm diameter.

Praktiska överväganden vid montering

• Säkra korrekt ingrepp med gängstigning 6 mm och lämpligt moment för att undvika skador på mässingsdelen.
• Kontrollera glapp och toleranser mellan spindel (Ø 40 mm) och mutterns borryta för att säkerställa korrekt belastning och centrering.
• Vid behov av ytterligare korrosionsskydd eller lägre friktion kan ytbehandling eller smörjmedel användas; välj produkter som är kompatibla med mässing.

Tekniska anteckningar

MPN 652.05.25 och GTIN 4260499472047 identifierar denna specifika variant av Werther stödmutter. Produkten levereras utan extra ytbehandling med angivna dimensioner; vid speciella toleranser eller alternativa material bör tekniska ritningar eller tillverkarens specifikationer efterfrågas.

Anmärkning: Uppgifterna är tekniska beskrivningar av dimensioner och material. Kontrollera alltid aktuella mått och toleranser mot dina montagekrav före montering.
