Spännband 50–70 mm (12 mm)

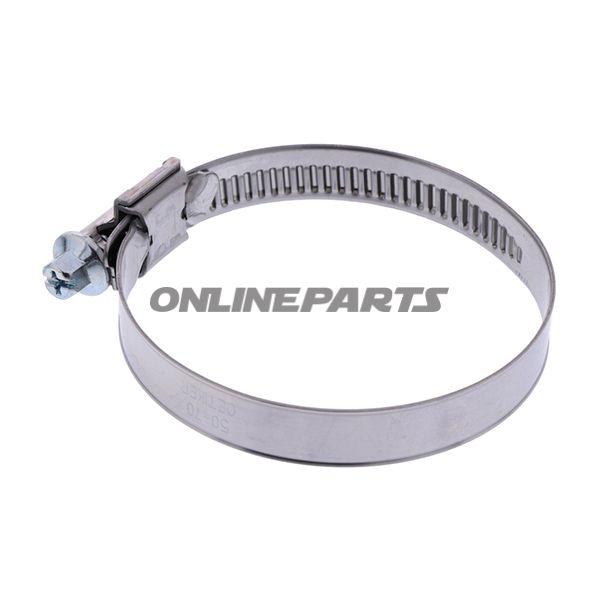

Spännrem 50–70 mm (12 mm) – Oetiker skruvgängklämma W2 (typ 126)

Denna spännrem (Oetiker skruvgängklämma, typ 126) är utformad för säker fastspänning av slangar och rör i diametern 50–70 mm. Konstruktionen med flera rader i bandet ger ett stort spännområde och möjliggör exakt anpassning, medan den korta husbron säkerställer jämn kraftfördelning runt slangen för god tätning och stabilt grepp.

Produkten är tillverkad enligt vedertagna tekniska krav och är testad enligt DIN 3017. GTIN 12600341 och tillverkarens artikelnummer (MPN) 468.00.62 identifierar denna specifika utförande och kan användas vid reservdelsbeställning eller vid kontroll av kompatibilitet.

Funktion

• Tätning och fasthållning: Klämman komprimerar slangen mot anslutningsytan, så att läckage minskas och mekanisk fasthållning uppnås.
• Jämn kraftfördelning: Kort husbro säkerställer att trycket fördelas jämnt, vilket minskar lokal deformation av slangen.
• Enkel montering: Skruvhuvudet har både sexkantsprofil (SW7) och korsfäste (Phillips) för flexibel användning av momentnyckel eller skruvmejsel.

Material och korrosionsbeteende

• Band och hus: Rostfritt stål, angivet som 126 W2 (materialnr. 1.4016 / UNS S43000). Materialet ger god mekanisk styrka och motståndskraft mot korrosion under normala driftförhållanden.
• Skruv: Galvaniserat stål. Val av galvaniserad skruv kombinerar korrosionsskydd med nödvändig gängstyrka; det är sedvanlig praxis för denna typ av klämmor, där skruv och band kan ha olika ytbehandling.
• Kallbearbetning och form: Klämman är kallformad och har en lätt sfärisk form, vilket hjälper till att skapa en jämn anläggningsyta mot slangen.
• Flänsade bandkanter: Kantbearbetningen minskar risken för att skada slangmaterialet vid montering.

Tekniska data

• Diameterområde: 50–70 mm
• Bandbredd: 12 mm
• Bandtjocklek: 0,7 mm
• Materialbeteckning: 126 W2 (1.4016 / UNS S43000)
• Band och hus: rostfritt stål
• Skruv: galvaniserat stål, skruvhuvudsprofil sexkant (SW7) + korsfäste (Phillips)
• Referensnr.: WD12 50-70 C7 W2
• GTIN: 12600341
• MPN: 468.00.62

Tillämpningsområden

Klämman är lämplig för fastspänning av slangar i kyl- och bevattningssystem, luft- och ventilationsanläggningar samt industriella installationer där hög hållfasthet och exakt justering krävs. Den stora spännkraften gör den lämplig i situationer med toleranser i slangens yttre diameter eller där flera materialtyper ansluts.

Fördelar med konstruktionen (kort)

• Stort spännområde tack vare flera rader i bandet.
• Jämn kraftfördelning från kort husbro förbättrar tätning.
• Svetslös husanslutning ökar styrka och korrosionsbeständighet.
• Flänsade bandkanter minskar skada på slangen vid montering.
• Två skruvprofiler (SW7 + Phillips) för flexibel montering.

Tekniska tabeller och ytterligare data (t.ex. specifika mått för husbredd eller momentvärden vid åtdragning) kan finnas tillgängliga i tillverkarens dokumentation. Använd GTIN 12600341 och MPN 468.00.62 vid förfrågningar för att säkerställa korrekt referens.
