Spännklämma 30–45 mm bandbredd 9 mm

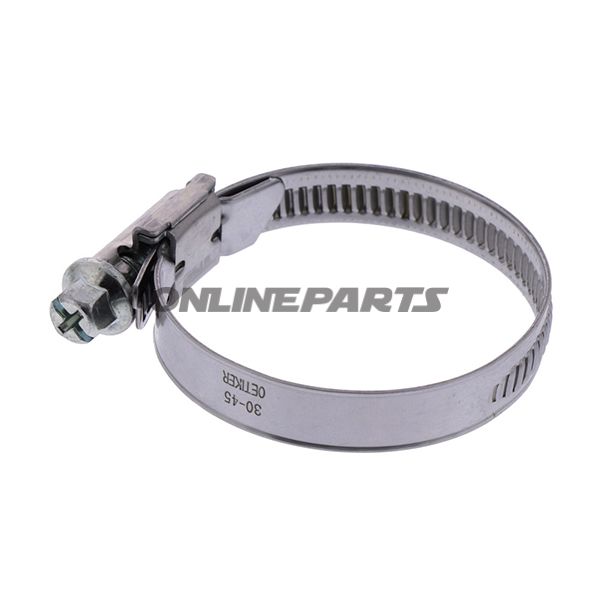

Spännband / slangklämma 30–45 mm, bandbredd 9 mm (Oetiker skruvgängklämma W2, Typ 126)

Denna Oetiker skruvgängklämma (Typ 126, MPN: 467.94.94, GTIN: 12600430) är en tekniskt inriktad fleromfångs-slangklämma utvecklad för tillförlitlig fastspänning av slangar och rör i diameterv området 30–45 mm. Klämman är utformad för uppgifter där stort spänningsområde, jämn kraftfördelning och minimal risk för skada på slangen är avgörande — typiskt vid verkstadsarbete, industriella montageuppgifter och krävande reparationer.

Funktion

• Syfte: Säkerställa tät och stabil förbindelse mellan slang och rör eller nipplar vid mekanisk åtdragning.
• Arbetssätt: Skruvdragningen drar det rostfria bandet runt slangen; gängprofilen är utformad så att trådhöjden avtar mot sidorna och är full tvärsnitt i mitten för kontrollerad åtdragning.
• Montering: Skruvhuvudet har både sexkantsprofil (SW7) och kryssspår (Phillips), vilket möjliggör montering med hylsnyckel, skruvmejsel eller maskin för snabb och flexibel montering.

Materialval och egenskaper

Klämman är utförd i W2-kvalitet: band och hölje i rostfritt stål (material 1.4016 / UNS S43000), medan skruven är i galvaniserat stål. Den rostfria utformningen av band och hölje ger god mekanisk styrka och förbättrad korrosionsbeständighet jämfört med vanligt galvaniserade klämmor, medan den galvaniserade skruven kombinerar god styrka och kostnadseffektivitet.

Design- och tillverkningsdetaljer:

• Kallbearbetad, lätt sfärisk form för bättre passform och jämn kraftfördelning.
• Kort hussadel som säkerställer jämn fördelning av spännkraft runt slangen och förbättrar tätningen.
• Svetsfri husanslutning för en stabil, korrosionsresistent sammanfogning utan svaga svetsfogar.
• Flänsade bandkanter som minskar risken för skärning eller repor i slanglagret under åtdragning.

Tekniska fördelar

• Stort spänningsområde (30–45 mm) ger flexibilitet för flera slangstorlekar utan byte av klämma.
• DIN 3017-kompatibilitet: testad bandkvalitet med dokumenterade hållkrafter och stabilitet.
• Skruvprofil med både sexkant och Phillips gör det enkelt att använda olika verktyg i monteringssituationer.
• Robust materialval (W2 / 1.4016) ökar livslängden vid exponering för fukt och vanliga driftmiljöer.

Specifikationer

• Produkt: Oetiker skruvgängklämma W2 (Typ 126)
• MPN: 467.94.94
• GTIN: 12600430
• Diameterområde: 30–45 mm
• Bandbredd: 9 mm
• Bandtjocklek: 0,6 mm
• Material (band/hölje): 126 W2, 1.4016 / UNS S43000 (rostfritt stål)
• Skruv: galvaniserat stål
• Skruvhuvudsprofil: sexkant med kryssspår (SW7 / Phillips)
• Referens nr.: WD9 30-45 C7 W2

Användning och kompatibilitet

Klämman lämpar sig för montering på flexibla gummi- och plastslangar inom det angivna diameterområdet, samt för montering i motorrum, kylsystem, bränsletillförsel (där materialval tillåter det), vakuum- och trycklösningar med måttliga krav på kemisk resistens. Den särskilda kant- och sadeldesignen minskar lokala tryckpunkter, vilket är fördelaktigt vid mjuka eller tunnväggiga slangar.

Observera: Produktdata (MPN och GTIN) är inarbetade för snabb identifiering vid inköp eller reservdelsbeställning. Kontakta teknisk support om du behöver detaljerad hållkraftsmätning eller specifika toleranskrav i din applikation.
