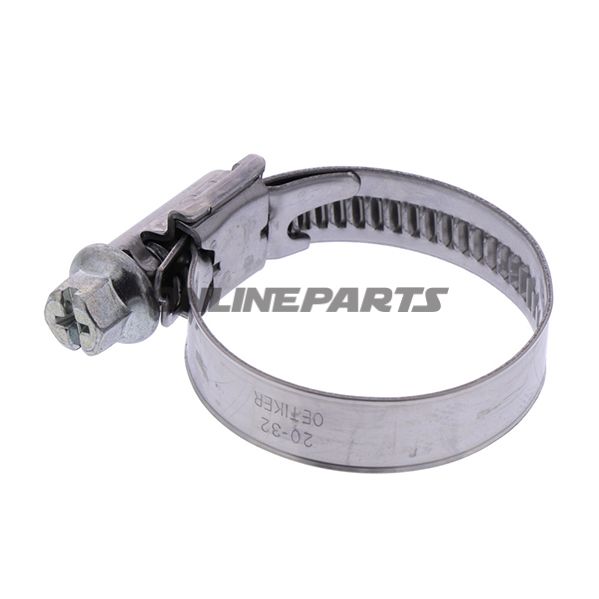

Jubilee Clip Wd9 20-32 C7w2stainless Steel

Gängpärla (slangklämma) 20–32 mm, bandbredd 9 mm — W2 (typ 126)

Denna gängpärla (slangklämma) med referens WD9 20-32 C7 W2 och tillverkarens artikelnummer MPN 467.94.78 är konstruerad för användning på flexibla slangar och rör där ett stort spänningsområde och god korrosionsbeständighet krävs. GTIN: 12600454.

Funktion

• Klämman använder ett skruvgängsystem (även kallat Schneckengewindeschelle/Jubilee clip) för jämn och kontrollerad kraftöverföring så att inställda åtdragningskrafter bevaras över tid.
• Den korta hus-sadeln fördelar trycket jämnt längs klämman och förbättrar tätningen mot slangmaterialet.
• Den svetslösa husförbindelsen säkerställer en mekaniskt stabil sammanfogning utan svetsfogar, vilket minskar svaga punkter och förbättrar korrosionsbeständigheten.

Materialval och konstruktion

• Band och hus är tillverkade i rostfritt stål, materialkod 126 W2 (Werkstoff-Nr. 1.4016 / UNS S43000). Det ger god korrosionsbeständighet i normala miljöer och kompatibilitet med de flesta fordons- och maskinmiljöer.
• Skruvprofilen är en sexkant med tvärgående utskärning (kombinerad insex/Phillips-liknande manöver), där själva skruven är galvaniserat stål för slitstyrka vid åtspänning.
• Bandet är kallbearbetat och har en lätt sfärisk (bågformad) form som följer slangens kurvatur och hjälper till att förhindra lokala tryckpunkter.
• Flänsade (bockade) bandkanter minskar risken för att skada slangmaterialet under montering och drift.
• Trådarnas/gängornas höjd är utformad för att falla åt båda sidor så att det fulla gängtvärsnittet ligger mitt i bandet — detta stödjer en enhetlig klämkraft över hela spänningsområdet.

Tekniska data och dimensioner

• Diameterområde (klämområde): 20–32 mm
• Bandbredd: 9 mm
• Bandtjocklek: 0,6 mm
• Material: 126 W2 (rostfritt stål, 1.4016 / UNS S43000)
• Skruvhuvudsprofil: sexkant med korsutskärning
• Färg: silver (rått stålintryck)

Kompatibilitet och användning

• Lämplig för slangar och flexibla förbindelser inom motorcyklar, bilar och mindre maskiner där 20–32 mm diameter och en 9 mm klämmbandbredd passar.
• Rekommenderas för både mekaniker och motorcykelägare som behöver en tekniskt robust klämma med stort spänningsområde och god tätningsegenskap.

Standarder och kvalitet

• Konstruktionen är i överensstämmelse med DIN 3017 för testat klämband, stort spännvidd och höga hållkrafter.
• Tillverkningsmetod (kallbearbetning) och svetslös husförbindelse bidrar till jämn kvalitet och långvarig prestanda under normala driftsförhållanden.

Praktiska anmärkningar

• MPN 467.94.78 kan användas som referens vid reservdelsbeställning eller inköp för att säkerställa korrekt variant.
• GTIN 12600454 är insatt för entydig produktidentifiering vid varuhantering och lagerstyrning.
• Var noga med att välja korrekt verktyg (SW7 / lämplig skruvmejsel) för att undvika överdragning eller skada på klämman och skruven.

Referens: WD9 20-32 C7 W2 — teknisk utförande byggt för bestående klämning i applikationer med krav på mekanisk stabilitet och korrosionsmotstånd.
