Jt Hollow Rivet Linknn530z3 Alt Nn530z1r

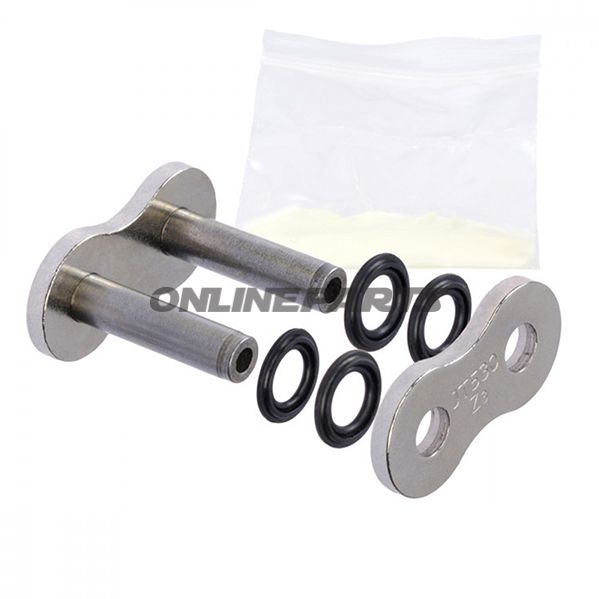

JT X-ring kedja (NN530Z3 / gammal NN530Z1R) — öppen kedja med hål för nit

Produkt: JT X-ring kedja, typ NN530Z3 (tidigare NN530Z1R), levereras öppen med hål för nit. Tillverkaren är JT, och relevant producentartikel (MPN) är 754.99.33. GTIN för denna produkt är 824225607789.

Denna kedja är designad för motorcyklar med 530-delning och finns i flera längder (till exempel 106, 118, 120, 122 och 124 länkar) beroende på modell och växelutväxling. Den levereras som öppen kedja klar för sammanfogning med hål för nit (hollow rivet master link), vilket möjliggör korrekt montering och anpassning till fordonets exakta längd.

Funktion

• Kedjans primära funktion är att överföra moment från motorns utgående drev till bakhjulets drev under varierande belastningar.
• X-ring tätning mellan rull och bush minskar inträngning av smuts och bevarar smörjmedel i lagren, vilket sänker intern slitning och underhållsbehovet.
• Den öppna konstruktionen med hål för nit möjliggör mekanisk sammanfogning på verkstad och kan bytas ut eller repareras utan specialpressverktyg när korrekt nitlås används.

Material och konstruktion

• Skivor, stift och rullar tillverkas i högstyrkestål och värmebehandlade för att uppnå ett draghållfasthet på cirka 4.690 kg, enligt tillverkaren.
• Kedjan använder X-ring tätningar, som är utformade för att ge bättre tätning än enkla O-ringar genom att minimera friktion och bevara smörjmedlet.
• Stiftkonstruktionen är fyrfach pressad (pressed pins) för ökat motstånd mot tvärgående belastningar på ytterplattorna, vilket förbättrar kedjans motståndskraft mot sidpåverkan och stötar.
• Stabil låsskåra kring busharna säkerställer dimensionell stabilitet under upprepad belastning.

Tekniska data (sammanfattning)

• Delning: 530
• Draghållfasthet: ca. 4.690 kg
• Dichtring: X-ring
• Utförande: öppen kedja med hål för nit
• Färg: silver (ytter- och innerskivor)
• MPN: 754.99.33
• GTIN: 824225607789

Kompatibilitet och användning

Kedjan är avsedd för motorcyklar som använder 530-delning. Längd väljs efter original kedja- och kuggarrangemang (antal länkar). Vid montering ska korrekt kedjeförspänningsmarginal och att nitlåset matchar kedans specifikation användas (använd det rekommenderade hål-nitlås-numret och lämpligt nitverktyg eller press). JT-namnet framgår som tillverkare och kan användas för att hitta passande längder och reservdelar.

Praktiska förhållanden för mekanikern

• Öppen kedjeform gör det möjligt att anpassa längden på verkstad innan sammanfogning.
• X-ring konstruktionen kräver fortsatt smörjning och inspektion, men minskar frekvensen av utbytesintervaller jämfört med oskyddade kedjor.
• Vid byte rekommenderas kontroll av tänderna (kronringar och motorens drev) för ojämnt slitage, eftersom nya kedjor på slitna tänder kan få förkortad livslängd.

Obs: Uppgifter om specifika längder och varugrupper (t.ex. artiklar för 106/118/120/122/124 länkar) härrör från JT:s produktdata; kontrollera alltid fordonspecifikationer och mått före beställning. GTIN 824225607789 och MPN 754.99.33 kan användas i reservdel-databaser för att säkerställa korrekt match mellan kedja och motorcykelmodell.
