JT FJÄDERLÄNK NN530X1R NN530X1R

JT:s clipslås för drivkedja (NN530X1R) — montering och funktion

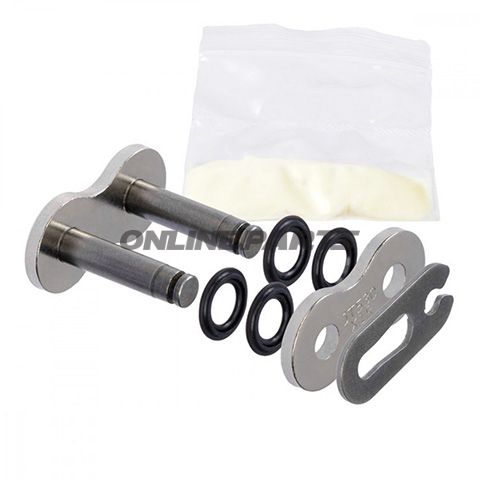

Produkt: JT clipslås NN530X1R
Varumärke: JT (GTIN: 824225606058)
MPN: 754.99.27

Denna clipslås är utformad för sammanfogning av kassettkedjor i storleken NN530X1R (JT-serie). Den fungerar som en snabb och säker anslutningsmetod för kedjeleder, där låsets design tillåter montering utan svetsning eller specialverktyg vid service och underhåll. Clipslåset fäster kedjeledet mekaniskt och överför drag- och böjbelastningar mellan länkarna när den är korrekt monterad.

Funktion och användning

• Avslutning och sammanfogning av kedjeled på JT NN530X1R-driven kedjor.
• Möjliggör demontering vid service, utbyte eller snabb reparation på fältet.
• Monteras genom att sätta in kilbolten genom kedjeledet och fästa låset i spåret på bolten, så att bolten låses mot axiell rörelse.

Material och konstruktionskarakteristika

• Clipslåset är tillverkat av härdat stål med ytbearbetning för korrosionsbeständighet (typiskt galvanisering eller fosfatering beroende på leverans). Materialvalet prioriterar mekanisk styrka och slitstånd framför kosmetik.
• Den mekaniska geometrin är anpassad till standardmått för NN530X1R-kedjor, så toleranser säkerställer korrekt passform och minskat spel mellan axel/klamp.
• Ytbehandlingen minskar risken för rost under normal underhåll; ändå rekommenderas korrekt smörjning av kedjan för att förlänga både låsets och kedjans livslängd.

Kompatibilitet och tekniska överväganden

• Specifikt avsedd för JT-driven kedjor i storleken NN530X1R. Använd endast denna låsning till kedjor med samma konstruktion och mått; fel passform kan leda till ofullständig låsning eller för tidigt slitage.
• Kontrollera att kilbolts dimensioner och klampens position är korrekta vid montering. En lås som inte sitter helt ned i spåret kan arbetas loss under drift.
• Vid installation rekommenderas att följa tillverkarens monteringsprocedur och använda korrekt verktyg för att pressa bolten på plats samt säkerställa låset. Efter kort körning bör låsets position och spänning kontrolleras.

Säkerhet och underhåll

• Undvik att använda clipslåset som permanent lösning för kedjor som uppvisar kraftigt slitage eller böjda kedjeleder — byt hela kedjan om nödvändigt.
• Inspektion av clips och bolt vid varje serviceintervall rekommenderas för att upptäcka slitage, deformation eller korrosion.
• Byt ut låset om det är skadat, buckligt eller visar tydlig korrosion, eftersom detta kan kompromissa kedjans integritet.

Identifikation

Produkten distribueras under JT-varumärket och kan spåras med GTIN 824225606058 och tillverkningsnummer (MPN) 754.99.27. Dessa nummer används vid valet av korrekt reservdel till JT NN530X1R-kedjor och vid förfrågningar hos leverantörer.

Om ytterligare tekniska data (t.ex. diameter på kilbolten, materialspecifikationer eller ytbehandling) behövs för verkstadsbruk, kan dessa hämtas från JT-dokumentation eller leverantörens tekniska datablad.
