JMP svängdelsdragare

Universal svänghjulsavdragare för yttre rotorer (Ø100 mm) – JMP

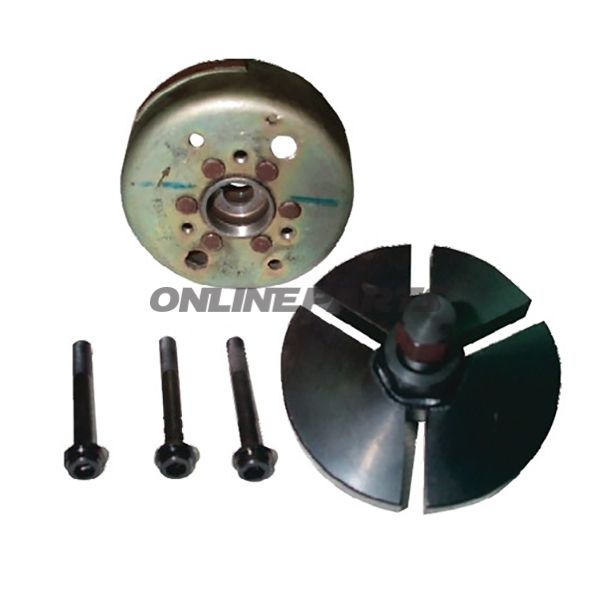

Denna JMP svänghjulsavdragare (GTIN: 4043981024838, MPN: 722.30.19) är en universell lösning för avdragning av svänghjul/rotorer från små motorer och liknande monteringar. Verktyget är utformat för mekaniker och erfarna motorcykelägare som behöver ett enkelt, mekaniskt avdragningsprincip utan specialanpassning till en enda motorfamilj.

Funktion

• Drar av svänghjul/rotor från axeln med hjälp av en central bult som drar mot ett fast grepp på svänghjulets kant.
• De tre justerbara bultbenen fördelar dragkrafterna jämnt och ger stabil centrerad avdragning.
• Hexagon-skruv (insexnyckel) i den centrala bulten möjliggör kontrollerad, stegvis avdragning utan slag.

Material och egenskaper

• Bultar och centralbult är utförda i härdat stål för att klara de axiella krafterna vid avdragning utan snabb deformation.
• Genomgående gänga i M8 x 1,25 (högergänga) följer vanlig standard, vilket gör utbyte av slitdelar enkelt.
• Bultlängd och dimensioner: tre justerbara M8 x 1,25 x 70 mm bultar ger möjlighet till anpassning till varierande fläns- eller rotorprofiler.
• Diameter på dragarens grepring är 100 mm, vilket anger den ungefärliga max. yttre kontaktytan mot svänghjulet/rotorn.

Tekniska detaljer

Användning och kompatibilitet

• Lämplig för avdragning av små till medelstora svänghjul och rotorer, där en yttre avdragning är möjlig och det finns en fast kontaktkant för bultarna.
• Passar i situationer där svänghjulets inre nav inte kan greppas med inre avdragare.
• Kontrollera alltid rotorens geometri och placering av monteringshål före användning för att säkerställa att de tre M8-bultarna kan placeras korrekt utan att skada komponenten.

Säkerhet och användning

• Använd rätt storlek insexnyckel till centralbulten och dra åt långsamt för att undvika plötsliga rörelser.
• Skydda motstående ytor med mjukt material om rotorn har lackerade eller känsliga ytor för att undvika repor.
• Om svänghjulet sitter mycket fast, övervaka belastningen och undvik att använda överdriven kraft med slagverktyg på centralbulten, då det kan skada gängor eller nav.

Ytterligare anmärkningar

Produkten marknadsförs av JMP och identifieras med GTIN 4043981024838 och MPN 722.30.19. Den angivna diametern på 100 mm och de tre M8 x 1,25 x 70 mm justerbara bultarna anger verktygets användningsområde; var särskilt uppmärksam på mått och montering så att verktyget passar den specifika rotorn före försök till avdragning.
