MESSKABEL SORTIMENT JMP PRUEFKABEL KIT IM KOFFER

Testkabelsätt i väska för felsökning av fordonets elektriska system

Produkt: JMP Testkabelsätt i Väska (varumärke: JMP).
MPN: 609.01.15 · GTIN: 4043981186642.

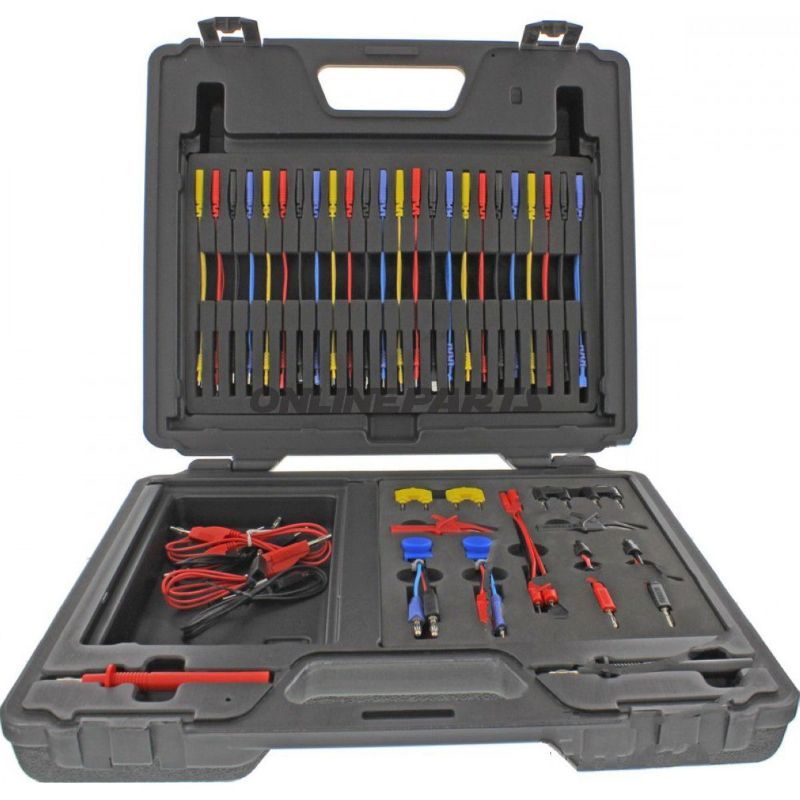

Detta set är utvecklat för professionell användning vid felsökning och mätarbete på fordonens elektriska anläggningar och elektronik. Satsen levereras i en plastväska med skummembran, där de enskilda komponenterna sorteras för snabb åtkomst i verkstadssammanhang.

Funktion och användning

• Används för kontaktmätning och ledningsdiagnostik i samband med multimeter, tångamperemeter, testlampor och liknande mätverktyg.
• Möjliggör probning av kontakter, kontaktstycken, sensorer och kretsar utan att skada isolering eller kontakter vid användning av de medföljande nål- och krokodilklämmor.
• Inbyggda testfunktioner som LED-testkablar och fasta tryckmotstånd gör det möjligt att kontrollera polaritet, kontinuitet och specifika täckningar som airbag- och bälteskredslopp.

Material och konstruktion

• Kablar: Flexibla silikonisolerade ledare, utvalda för god flexibilitet vid låga temperaturer och lång livslängd vid upprepad hantering.
• Prober och kontakter: Metallspetsar och fjäderkurvspetsar utförda i belagt kopparlegering för god kontakt och slitagebeständighet.
• Väska: Hård plast med skumfoder som skyddar komponenterna och håller dem organiserade i verkstadsmiljö.

Innehåll och tekniska detaljer

Satsen innehåller ett brett utbud av anslutnings- och testelement, så användaren kan anpassa mätuppsättningen till många typer av fordonshylsor och terminaler:

• 2 stora prober med fjäderkurvspets (röd och svart).
• 4 förlängningar med fjäderkurvspets, kabellängd 91 cm (2 röda, 2 svarta).
• 4 prober med nålspets (2 röda, 2 svarta).
• 2 krokodilnäbbprovklämmor (röd och svart), kan användas tillsammans med prober eller förlängningar.
• 2 fasta testmotstånd för airbag- och bältesstrammare-kontroll (gula).
• 2 steglöst variabla potentiometrar (5 kΩ) till t.ex. simulering eller kontroll av temperaturgivare.
• 2 testkablar med LED för visning av polaritet och närvaro av spänning.
• 2 bryggor (var och en med 2 banankontakter till en testmuff), svarta.
• 12 inre rundstifts testkablar, längd 15 cm: 3× 1,6 mm (gul), 3× 2,5 mm (röd), 3× 3,5 mm (svart), 3× 3,9 mm (blå).
• 12 yttre rundstifts testkablar, längd 15 cm: samma diameterfördelning som ovan.
• 24 inre flatstifts testkablar, längd 15 cm: fördelat 3× för varje dimension (0,6×0,6 mm gul; 0,6×0,9 mm röd; 0,6×1,3 mm svart; 0,6×1,9 mm blå).
• 24 yttre flatstifts testkablar, längd 15 cm: samma dimensioner och färgkodning som inre flatstift.

Kompatibilitet och praktiska fördelar

• Dimensionering och färgkodning gör det snabbt att identifiera lämpliga adaptrar till vanliga runda och platta kontaktkonfigurationer i bilar och lätta fordon.
• Potentiometrar och fasta motstånder möjliggör enkla simulerings- och mätuppgifter vid sensorstyrning (t.ex. oljetemperatur-, motortemperatur- och laddlufttemperatur-sensorer).
• Flexibla silikon-kablar minskar risken för ledningsbrott vid upprepad rörelse och böjning i verkstadsmiljö.

Detta set från JMP (MPN 609.01.15, GTIN 4043981186642) är sammansatt så att mekaniker och teknisk personal snabbt kan etablera pålitliga tillfälliga mätningsförbindelser och simuleringar på ett brett urval av fordonens elektriska komponenter.
