JMP Lagerabzieher Set

Lagersvetsuppsättning för djupa spårkullager — JMP 722.03.53

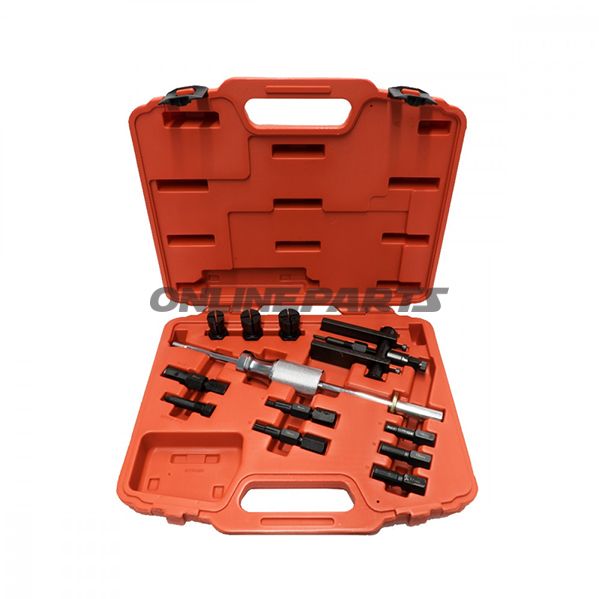

Produktöversikt: Denna avdragarsats från JMP (MPN 722.03.53, GTIN 4043981023855) är utvecklad för att avlägsna djupa spårkullager på motorcyklar och andra maskiner där åtkomst- och platsförhållanden kan variera. Satsen levereras i ett plastetui och innehåller komponenter som möjliggör att dra ut lager med hjälp av en draghammare eller genom fastspänning i en jig/uppspänningsanordning.

Funktion:

• Avdragaren fungerar genom mekanisk dragning: en 1/2" draghammare överför slag-/dragkrafter till en spännmekanism som via expanderande mandriller greppar bakom lagerringen och drar ut lagret från axeln eller huset.
• Den expanderbara mandrilladaptern och de olika insatsstorlekarna gör det möjligt att använda samma verktyg för flera lagerstorlekar och arbetssituationer.
• Kan användas tillsammans med en uppspänningsjig när styrd, centrerad utdragning utan direkt slag mot komponenterna krävs.

Innehåll i satsen och tekniska mått:

• 1/2" draghammare (för direkt drag-/slagöverföring).
• Spännmekanism med expanderbar mandrilladapter 8×12 mm — justeringsområde 22,00 mm till 78,00 mm (används för centrerad expansion bakom lagret).
• Insatser för lager-Ø: 12, 15, 17, 25, 30 och 32 mm (passar vanliga djupa spårkullager).
• Insats för lager Ø 8, 10 och 19–20 mm som använder en expanderande mandrill för att greppa bakom lagret.
• Förlängd mandrilladapter 8×16 mm som utökar kompatibiliteten till större nav- eller axelprofiler.

Materialval och konstruktionsmässiga egenskaper:

• Komponenterna är tillverkade i värmebehandlat stål för slitstyrka och motståndskraft mot upprepade drag-/slagbelastningar. Det minskar deformation av mandriller och gängor vid upprepad användning.
• Ytbehandling (typiskt fosfatering eller motsvarande) förebygger korrosion vid normal verkstadsanvändning; eftersom verktyget är mekaniskt belastat rekommenderas rengöring och lätt smörjning efter användning för att förlänga livslängden.
• Plastetuiet skyddar delar under förvaring och transport och håller insatsstorlekar samlade för snabb åtkomst i verkstadssituationen.

Kompatibilitet och användningsområden:

• Satsen är avsedd för djupa spårkullager i de angivna diametrarna och är lämplig för arbete på motorcykelhjul, växellådor, vevhus och liknande applikationer där lagret kan nås bakifrån eller där insida av lagersätet är åtkomlig.
• Detaljerade mått (justeringsområde 22–78 mm för spännmekanismen) gör det möjligt att planera användning på axlar och nav med varierande bredd och diameter.

Tekniska data (översatt och sammanfattat):

• Typ: Expanderande mandrillavdragare (Expanding Mandrel Puller).
• Driftsområde / användning: avsedd för bearing/lagerutdragning; operationsområde täcker insatsdiametrar från cirka 8 mm upp till 32 mm beroende på insatskombination.
• Drive-typ: sexkants- eller 1/2" anslutning för draghammare och momentöverföring.
• Tillverkare: JMP (ref. MPN 722.03.53).

Användnings- och säkerhetsanvisningar:

• Kontrollera att insatsstorleken passar exakt mot lagrets invändiga kant så att utdragningen sker centrerad. Felpassning kan orsaka skada på lagret eller navet.
• Använd lämpligt ögonskydd och handskydd vid arbete med draghammare och vid extraktion av fastkörda lager.
• Undvik överdriven kraft och upprepade hårda slag direkt mot ringar i sköra komponenter; använd uppspänningsjig där möjligt för kontrollerad utdragning.

Not om identifiering: Produkten märks med tillverkaren JMP och artikelnumret 722.03.53. GTIN 4043981023855 kan användas för lager- och reservdelsidentifiering vid inköp eller sökning i reservdelskataloger.

Vid behov av kontrollmått eller klargörande av kompatibilitet med en specifik motorcykelmodell rekommenderas att mäta lagrets invändiga diameter och nav/geometri före användning.
