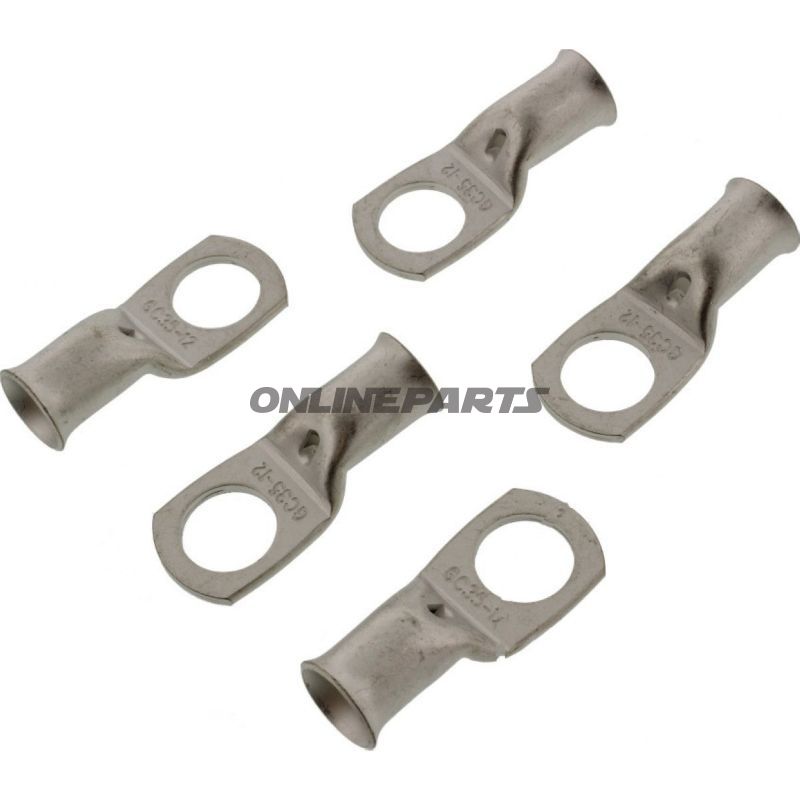

Udoppruått ringkabelsko (Ringtunge) M12 til kabeltværsnit op til 35,0 mm²

Denne uisolerede ringkabelsko fra JMP (MPN: 158.04.21, GTIN: 4043981276213) är designad för att ge en säker elektrisk anslutning där kabel ska fästas med skruv eller bult genom en M12- hylsa. Produkten är avsedd för proffs — mekaniker och motorcykelägare — som behöver en robust, enkel anslutning till en ledare med tvärsnitt upp till 35,0 mm².

Funktion

• Ringkabelsko omformar kabeländen till en form som kan fästdas med en skruv eller bult genom en 12,7 mm borrning (lämplig för M12).
• Uisolerad konstruktion ger direkt metallkontakt mellan kabelsko och anslutningspunkt, vilket är önskvärt där utrymme och termisk/elektrisk ledningsförmåga prioriteras.
• Enkeltpolslösning — en ledare per ringkabelsko.

Material och egenskaper

• Uisolerad metallutförande (typ koppar eller tinsmätsad kopparlegering beroende på tillverkarens standard) — gjort för att ge god elektrisk ledning och mekanisk styrka vid klämpunkter.
• Ytfinish är vanligt tennet för att reducera oxidering och förbättra kontaktkvaliteten över tid; detta bör bekräftas vid behov hos JMP eller leverantörens tekniska datablad.
• Ingen lödning eller värme-skrumpefunktion — produkten är en mekanisk klämförbindelse, inte avsedd att isoleras av fabrik.

Kompatibilitet och användningsområden

• Passar till kabeltvärsnitt upp till 35,0 mm² — typiskt använt på kraftigare ledare i fordonsinstallationer, jordförbindelser eller huvudförbindelser till t.ex. startmotor, generator eller batteripoler.
• Borrning 12,7 mm gör den kompatibel med M12-bultar eller motsvarande skruver. Kontrollera skruv- och mutterdimensioner samt eventuell bricka för korrekt montering.
• På grund av oskyddad design bör korrosionsskydd och vibrationssäkring övervägas vid montage i utsatta miljöer (använd t.ex. korrekt tätning, oxidation-skyddsfett och momentbegränsad åtdragning).

Tekniska data (sammanfattning)

Praktiska bemärkningar till montering

• Före insättning, klipp och avfetta ledaren för att säkerställa god kontakt.
• Använd lämpligt krimpverktyg om mekanisk fästning av ledaren i skaftet behövs — vissa installationer rekommenderar kall-krimp eller ytterligare mekanisk fixering beroende på ledartyp (flätad vs. massivt).
• Tänk på korrosionsskydd och vibrationssäkring vid montering i motorcykelmiljöer.

Produkten levereras under märket JMP (MPN 158.04.21; GTIN 4043981276213). Kontrollera vid behov tillverkarens eller leverantörens detaljerade specifikationer för finish och exakt materialangivelse vid kritiska tillämpningar.
