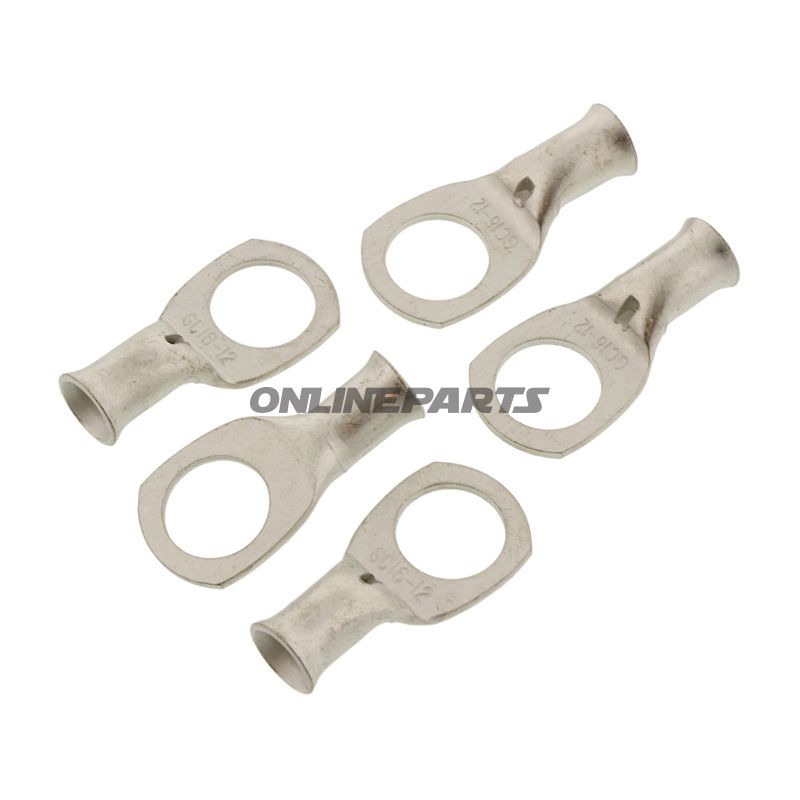

Uisolerad rörkabelsko (ring) 16,0 mm² – M12 borrhål, JMP (5 st paket)

Produktöversikt: Denna oisolerade rörkabelsko i ringutförande från JMP (MPN 158.04.19, GTIN 4043981276190) är avsedd för säkra elektriska förbindelser där en ringanslutning med M12-borrhål krävs. Produkten levereras i en pack med fem enskilda delar och är utformad för ledare upp till 16,0 mm².

Funktion och användning:

• Rörkabelskoens primära funktion är att skapa en mekanisk och elektrisk förbindelse mellan en ledare och ett skruv-/bultmonteringsställe (ringsanslutning) med en borrdiameter på 12,7 mm (M12).
• Lämplig för installationer i fordon, maskiner och fördelningstavlor där robusta, avskärmade förbindelser utan isoleringsmaterial runt skohuvudet krävs.
• Designad för en polanslutning per kabelsko.

Material och konstruktion:

• Oisolerad metallring/kropp i elektriskt ledande metall (vanligt kopparlegering eller tinnbelagt koppar beroende på leverantörens varianter) för att säkerställa låg övergångsmotstånd och motståndskraft mot korrosion. Materialvalet ger god elektrisk ledningsförmåga utan behov av isoleringsmaterial.
• Rörformad inåtströmningsände för ledarpressning/komprimering (crimp) för mekaniskt stabil och återkommande krympanslutning.
• Borrhål Ø 12,7 mm (M12) ger utrymme för standard mutter/bultmontering med god bärförmåga för elektrisk förbindelse och mekanisk fastsättning.

Tekniska egenskaper:

• Typ: Ringkabelsko / ringskoppling
• Lämplig för bultstorlek: M12 (borrhål Ø 12,7 mm)
• Max ledartverrsnitt: 16,0 mm²
• Isolerad: Nej (oisolerad)
• Loddet förbindelse: Nej (beräknad för krympning)
• Varmförkrymtningsslang: Inte inkluderad/inte nödvändig
• Antal poler: 1

Praktiska överväganden vid montering:

• Använd rätt verktyg för crimpning, som matchar kabelskoens rördiameter och ledarens tvärsnitt (16,0 mm²). Fel verktyg kan ge dåliga elektriska och mekaniska förbindelser.
• Eftersom skoen är oisolerad bör efterföljande elektrisk isolering eller korrekt placering i kabeldragning säkerställas mot oavsiktlig kortslutning mot närliggande ledande delar.
• Vid högströmsapplikationer rekommenderas kontroll av kontaktmotstånd efter krympning och eventuell ytbehandling (t.ex. tinnbeläggning) för att minimera korrosion över tid.

Kompatibilitet och användningsområden:

• Passar till kablar/ledare upp till 16 mm² och standard M12 bult/skruver i elektriska kretsar.
• Ofta används i bil- och motorcykelinstallationer, elektroniska styrskåp, generator- och batteriförbindelser samt maskininstallationer där en robust ringsanslutning är nödvändig.

Identifikation: Produkten märks av varumärket JMP och finns under MPN 158.04.19. GTIN 4043981276190 kan användas för entydig varuidentifikation vid logistik och inköp.

Obs: Beskrivningen hänvisar till en paket som innehåller fem separata rörkabelsko. Ingen isoleringsmantel eller krympflex medföljer i paketet.
