Isol Tue Flat Huel Jmppack 1 Pcs

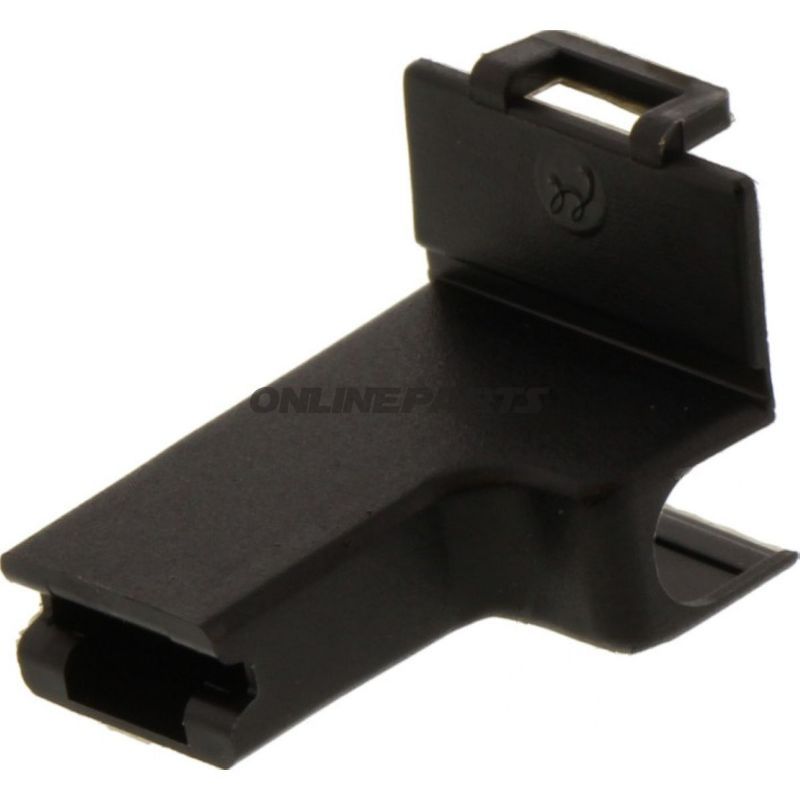

ISOT flatstiftsdosahus, 1-poligt vinklat kontakt till 6,3 mm flatstift

Produkt: ISOT flatstiftsdosa till vinklat 1-poligt flatstift (JMP). Denna kapsling/isolation omsluter en vinklad hankontakt och ger mekaniskt skydd samt elektrisk isolation för en enskild 6,3 mm flatstiftsanslutning. Produkten levereras under märket JMP med producentens artikelnummer (MPN) 158.03.75 och GTIN 4043981275773.

Funktion och användning

• Huvudfunktionen är att isolera och hålla en 1-polig vinklad flatstiftsanslutning fysiskt på plats samt skydda den mot kortslutning och oavsiktlig kontakt.
• Används typiskt i installations- och reparationssituationer på motorcyklar, fordon och i elektroniska system där platsbegränsning kräver en vinklad lösning (90°) och där enkelpoliga kontakter används.
• Ger en säkerhetsbarriär mellan blottlagt metall och omgivande ledningar eller metalldelar.

Tekniska egenskaper

• Passar till flatstiftsbredd: 6,3 mm (standardstorlek för många fordonskontakter).
• Vinkel: 90° — utformad för användning där instick kräver rätvinklig tillgång för platsbesparing.
• Antal poler: 1 (enkeltpoliga kontakter).
• Isolerad: Ja — tillverkad för att förhindra elektrisk kontakt mellan kontaktens metalldelar och omgivande komponenter.
• Självsvets/lödning: Inte avsedd för lödavkopplingar; lösningen är en mekanisk/isoleringsdosa för flatstift.
• Värmeflex/Heat shrink: Det finns ingen integrerad krympslang i denna produkt.

Materialval och egenskaper

Huset är tillverkat i svart isolerande plastmaterial lämpligt för elektriska tillämpningar, utformat för att klara vanlig mekanisk belastning och kortvarig värmeexponering i fordonsmiljöer. Materialet valdes för att ge elektrisk isolering och formstabilitet vid montering och borttagning av flatsticket. Ytbehandlingen är matt svart för att minska reflektion och passa visuellt till standardfordonskomponenter.

Kompatibilitet och montering

• Direkt kompatibel med 6,3 mm hankontakter av standardtyp som används i fordons- och industriell elektrisk utrustning.
• Monteras genom att skjuta flatsticket in i huset tills det är korrekt placerat; den vinklade geometrin säkerställer platsbesparande ledningsdragning.
• Lämplig för eftermontering och reparation — enkel att ta av och på vid behov.

Teknisk referens

Anbefalingar för användning

• Säkerställ att flatstiftets dimensioner är 6,3 mm för korrekt passform.
• Kontrollera att huset inte är skadat innan montering; sprickor eller deformation kan kompromissa isoleringen.
• Använd lämplig kabelhantering i närheten för att undvika spänning på kontakten vid vibrationer.

Produktens tekniska data är förmedlade enligt tillverkarens uppgifter och anger typ: Connector Housing Male, lämplig för 6,3 mm, isolerad, inga lödförbindelser och ingen integrerad uppvärmd krympfunktion.
