Insexskruv DIN 912 A2 M5 x 0.8 16 mm Innehåll 10

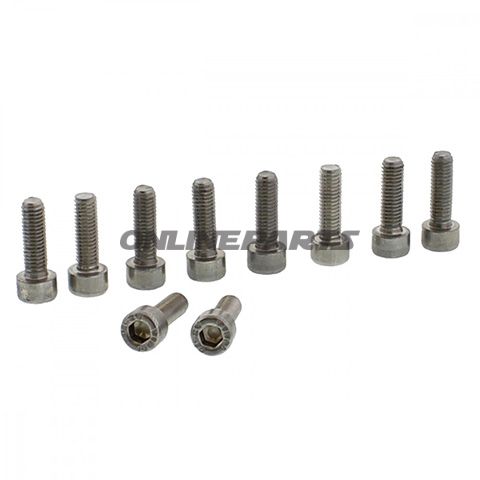

Invändig sexkantskruv (DIN 912) i rostfritt stål — M5 x 0,8 × 16 mm

Beskrivning och funktion

Denna invändiga sexkantskruv ( cylinderhuvudskruv) enligt DIN 912 används för sammanfogningar där ett lågt, cylindriskt huvud och ett invändigt sexkantshål ( Allen) önskas. Skruvens funktion är att skapa en säker drag- eller spärrförbindelse i metall-, aluminium- eller plastkomponenter där åtkomst med inre nyckel är möjlig. Profilen gör det enkelt att uppnå pålitliga momentvärden utan att huvudet stjäl upp onödigt mycket.

Material och yta

• Material: Rostfritt stål, A2. Detta ger god korrosionsbeständighet i vanliga miljöer och är lämpligt för utomhusbruk, icke-kemiskt aggressiva miljöer och applikationer med måttlig fukt.
• Yta: Obehandlad/ blank yta. Ingen extra beläggning innebär god kemisk stabilitet men utan ökad slitage- eller korrosionsskydd utöver A2-stålet.

Dimensioner och mekaniska detaljer

• Gänga: M5 × 0,8 (symmetrisk fingänga).
• Kärndiameter: ca 5 mm.
• Längd: 16 mm ( skaftlängd mätt utan huvud).
• Huvudform: Cylinderhuvud (cap head) med huvuddiameter ≈ 8,72 mm och huvudhöjd ≈ 5 mm.
• Fästverktyg: Invändig sexkant (Allen/imbus).
• Standarder: DIN 912 och DIN EN ISO 4762, vilket säkerställer kompatibla mått och toleranser i maskin- och monteringsarbete.

Produktion och identifikation

Produktens artikelnummer (MPN) är 775.10.17 och det internationella varunumret (GTIN) är 4026303034715. Dessa nummer kan användas vid beställning eller vid sökning i reservdelsregister för att säkerställa korrekt variant.

Kompatibilitet och användningsområden

• Lämplig för mekaniska sammanfogningar på motorcyklar, maskiner, beslag och paneler där standard M5-skruvar specificeras.
• Används vanligtvis i samband med förborade eller gängade hål i metaller och termoplaster, samt i bultar i förbindelser tillsammans med brickor eller invändiga gängor.
• Ej rekommenderat för aggressiva kemiska miljöer eller mycket saltvattenexponering utan ytterligare korrosionsskydd.

Tekniska data (sammanfattning)

Förpackning och leverans

Uppgiften från leverantören angav en förpackningsstorlek på 10 stycken i leverantörens förpackning. Vid beställning bör man säkerställa antal per order utifrån det aktuella sortimentet, eftersom handels- och grossistförpackningar kan variera.

Noteringar för montering

• Använd lämpligt moment och en korrekt storlek invändig sexkantnyckel för att undvika rundning av det invända facket och överdriven åtdragning.
• Vid sammanfogning i mjukare material rekommenderas eventuellt användning av brickor för att fördela belastningen från huvudet.
