Ring fitting Vario TYP040 10 mm, 45° lateral – rostfritt stål

Denna ring fitting från JMP (MPN: 757.04.06, GTIN: 4043981238303) är avsedd för användning på hydrauliska speed-bromsar och stålflätade (stålflex) Vario-ledningar där en kompakt, exakt monteringsyta med vinklad utgång krävs.

Funktion och användning

• Fittings syfte är att skapa en säker och exakt anslutning mellan hydraulikledning och komponent (t.ex. bromscaliber eller adapter) med en ringanslutning kring bolthuvudet.
• Den laterala 45°-vinkeln ger fördel vid trånga monteringsförhållanden där en rak fitting inte kan anpassas utan att skapa knäck eller skarpa böjningar i slangen.
• Kulformen på huvudet (Ø 18 mm) säkerställer att ringfittingen centrerats korrekt i sambandsskivan och fördelar trycket jämnt vid åtdragning.

Material och egenskaper

• Material: Rostfritt stål. Valet av rostfritt stål ger god korrosionsbeständighet utomhus och i fuktiga miljöer samt stabilitet vid vibrationspåverkan, som ses på motorcyklar.
• Ytan är hård och slitstark, vilket minimerar deformation vid monteringsmoment och säkerställer tät anslutning över tid.
• Passar till stålflettade bromsledningar, där kompatibilitet med högt hydrauliskt tryck och mekanisk belastning är viktigt.

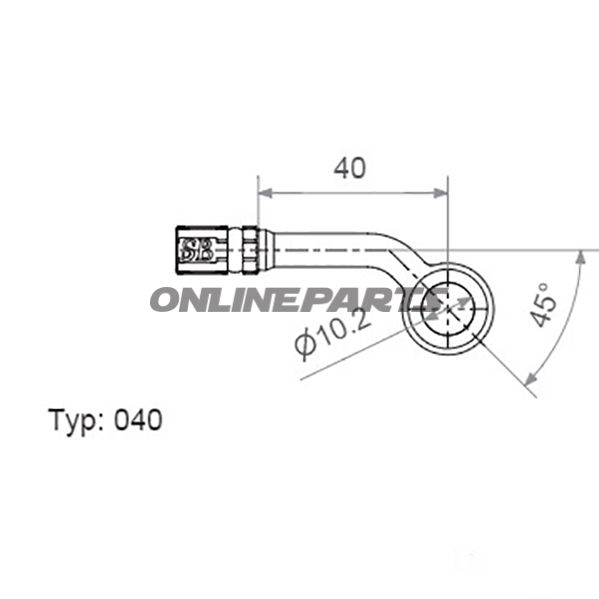

Tekniska mått

• Borr-/genomgångsdiameter: 10,2 mm — dimensionen anger den inre passagen och är relevant vid kontroll av kompatibilitet med ledningens ändstycken och bultstorlek.
• Nominal passage: 10 mm (TYP040 anger typstorleksklass och längd).
• Kulhuvudets diameter: 18 mm — används för centrering i anslutning/adaptrar.
• Längd: 40 mm — total längdmått från anslutningsyta till ände, viktigt vid planering av plats i monteringsområdet.
• Vinkel/inställning: 0° i ett plan och 45° lateral utgång för flexibel ledning av slang i begränsat utrymme.

Kompatibilitet och installation

• Designad för stålflettade Vario-bromsledningar och motsvarande hydrauliksystem där ringfittings används.
• Kontrollera att borr- och bultmått överensstämmer med befintliga komponenter (10,2 mm borr och 18 mm kulhuvud) innan montering.
• Vid montering ska korrekta momentvärden användas och ytor rengöras från smuts/olja för att säkerställa tätning. Undvik överdrivet åtdragningsmoment, då det kan deformera ringfittingen eller angränsande ytor.

Varför välja denna typ

Den 45° laterala utgången och den kompakta längden gör denna ring fitting lämplig i applikationer med begränsat utrymme där korrekt slangföring utan skarpa knäck krävs. Rostfritt stål kombinerar mekanisk styrka med korrosionsbeständighet, vilket är relevant för motorcyklar utsatta för väder och vibrationer.

Produktidentifiering

• Varumärke: JMP — känt för mekaniska fittings till motorcykel- och hydraulikapplikationer.
• MPN: 757.04.06
• GTIN: 4043981238303

Observera: Informationen ovan fokuserar på tekniska egenskaper och kompatibilitet. Om du är osäker på passformen i din specifika uppsättning, kontrollera måtten mot befintliga komponenter eller kontakta teknisk support med MPN och GTIN för exakt verifikation.
