Inre gängor rörliga Vario TYP620 IGL M10 x 1.25 krom

Ringhylsning Vario TYP022 10 mm — rostfritt stål, till Speed-bromsar och stålflettad bromsvätskledning

Denna ringhylsning från JMP (MPN: 757.04.04, GTIN: 4043981238280) är konstruerad för montering på stålflettade bromsvätskrör (speed brake / steelflex) där variabelt invinkel behövs. Produkten är tillverkad i rostfritt stål och har en kompakt formgivning som möjliggör exakt justering av ledningens vinkel utan att kompromissa tätning eller mekanisk hållbarhet.

• Funktion: Förbinder och tätar änden av ett stålflettat bromsvätskör, samtidigt som den tillåter en vinkelavlastning (20° lateral + 20° lutning) för att undvika skarpa böjningar och minska belastningen på kopplingar och slang.
• Användning: Beräknad för motorcykelbromsar eller andra hydrauliska system med stålflettade rör, där kopplingar med kula-/ringform används.

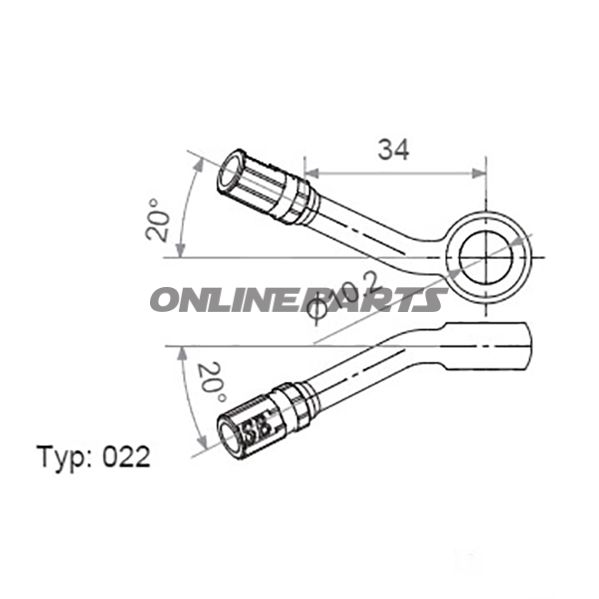

Dimensioner och geometri:

• Kula/topphöjddiameter: 18 mm Ø — kula/profile ger en tät, enhetlig yta mot gegenparten.
• Borrdiameter: 10,2 mm — anpassad till standard 10 mm införtdimension för bromsvätsket.
• Vinkel/lutning: 20° lateralt och 20° i lutningsriktningen — ger spel för installationsvinklar och kompenserar för axiell förskjutning.
• Total längd: 34 mm — kompakt längd som förenklar montering i trånga utrymmen.

Materialval och egenskaper:

• Material: Rostfritt stål — valt för korrosionsbestandighet i utsatta miljöer, god mekanisk styrka och lång livslängd under vibration och temperaturvariationer.
• Ytbehandling och bearbetning: Precisionsmaskinbearbetad och avfasad för att säkerställa korrekt passform och tätning mot motpartkopplingar. Rostfritt stål ger motstånd mot pitting och rödfärgning i saltade eller fuktiga omgivningar.
• Kompatibilitet med hydrauliska vätskor: Rostfritt stål är kemiskt stabilt i kontakt med standard bromsvätskor (DOT-specifikationer), förutsatt korrekt montering och tätning.

Tekniska fördelar i praktiken:

• Möjlighet till vinkelkompensation minskar slitage på slangänden och säkerställer längre livslängd för samlingen.
• Kula-/profil och exakt borrning bidrar till jämn tryckfördelning vid fastsättning, vilket förbättrar tätningen mellan koppling och motpart.
• Rostfritt stål minskar behovet av frekvent korrosionskontroll jämfört med vanligt stål i utomhus- eller kustnära miljöer.

Kompatibilitet och montage:

• Lämplig för bromsvätslådor med 10 mm införtmått och stålflettad konstruktion. Kontrollera alltid att motpartens kula-/ringyta matchar 18 mm kula profil för korrekt tätning.
• Montering bör ske enligt tillverkarens anvisningar för bromskomponenter: rengör kontaktytor, undvik skador på packningar och åtdrag i korrekt moment för att undvika läckage eller deformation av koppling.
• Används av mekaniker och erfarna motorcykelägare som har kunskap om hydrauliska systemets krav på tätning och säkerhet.

Övrigt:

• Produkten levereras som en enda koppling (se varudetaljer hos återförsäljaren). Ta bort emballageuppgifter eller antal i kartongen vid köp om dessa kan orsaka missförstånd om antal.
• MPN (757.04.04) och GTIN (4043981238280) är inarbetade för enkel identifikation vid reservdelsbeställning eller i jämförelse med tillverkarens dokumentation.
