INNERFINMÄTMEDEL-Set med MÄTUR. 35-50 mm

Indermåttesats med måttmått till invändiga mått (35–50 mm)

Denna sats inempmåttsutrustning är avsedd för precisa invändiga mått i intervallet 35–50 mm och är särskilt lämplig för verkstäder och mekaniker som arbetar med motorcykelkomponenter, cylindrar och andra precisionspassningar. Produkten levereras under MPN 647.03.30 och är identifierad med GTIN 4039321006473.

Funktion och användning

• Primär funktion: mätning av invändiga diametrar med måttmått (dial indicator) för att kontrollera toleranser, slitage och cylindriska dimensioner.
• Användningsområden: inspektion av cylindrar, löpande kontroll under bearbetning, mätning av slitage på insatta bussningar och andra invändiga passningar.
• Måleprincipen bygger på en kolv/bolt (plunger) som överför rörelse till ett mekaniskt måttmått med avläsning i 0,01 mm.

Tekniska data

• Målningsområde: 35–50 mm
• Avläsning (upplösning): 0,01 mm
• Mågdjup: upp till 150 mm
• Stemplar (måbolar): 6 st. med räckvidd 35–50 mm, gång 3 mm
• Måttmåttdiameter: 58 mm
• MPN: 647.03.30
• GTIN: 4039321006473

Material och utförande

• Ytbeläggning: satin-kromat finish, som ger slitagebeständighet och minimerar korrosionspåverkan vid normalt verkstadsbruk.
• Plunger/kolv: härdat stål för god slitagehållbarhet och upprepad noggrannhet vid kontakt med mätytor.

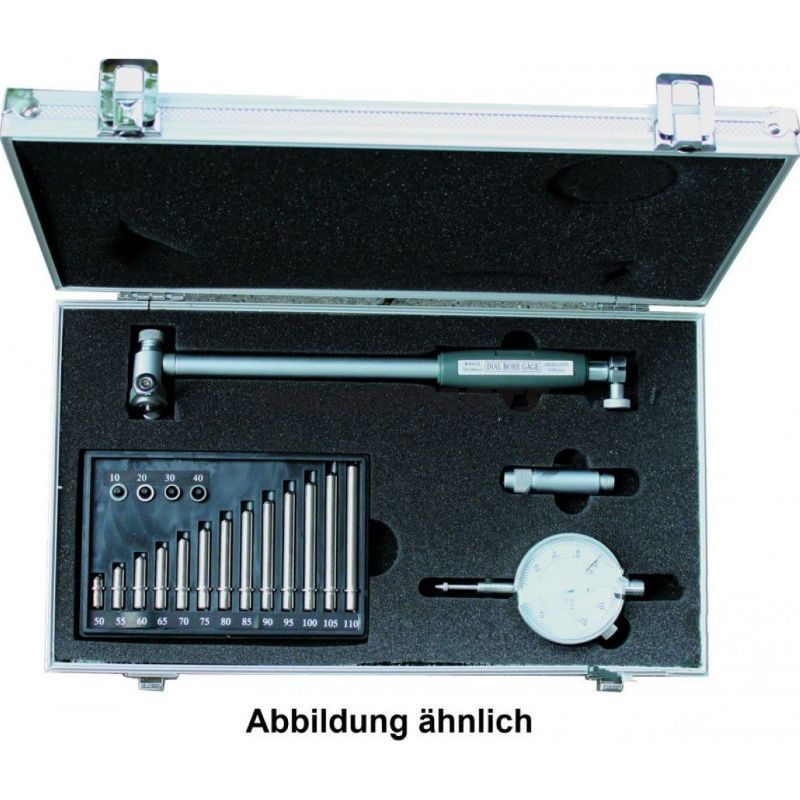

• Ukrin: levereras i aluminiumlåda som skyddar mätverktyget mot slag och kontaminering under förvaring.
• Måttmått: mekaniskt mått med tydlig skiva (58 mm) för exakt avläsning vid 0,01 mm.

Designhänsyn och praktisk användning

• Verkstadsmässig konstruktion innebär robusta komponenter avsedda för daglig användning snarare än finmätningsutrustning för laboratorier; toleranser och finish är anpassade för praktiskt reparations- och servicearbete.
• Stemplernas gradindelning (3 mm steg) gör det snabbt att anpassa mätspannvidden inom satsens område.
• Den mekaniska måttskivan gör det enkelt att avläsa små variationer utan elektroniska komponenter, vilket kan vara fördelaktigt vid långa mätserier eller i oljigt miljö.
• Aluminiumlådan underlättar transport och förvaring i verktygsrum eller verkstadsfordon.

Kompatibilitet och begränsningar

• Lämplig för invändiga diametrar mellan 35 och 50 mm och mätdjup upp till 150 mm. För mätningar utanför detta intervall bör motsvarande mätinstrument användas med lämplig räckvidd.
• Eftersom det är mekanisk mätutrustning bör användaren vara uppmärksam på kalibrering och regelbunden kontroll mot referensblock för att säkerställa spårbarhet av slitage och noggrannhet över tid.

Rengöring och underhåll

• Torka av med mjuk trasa och använd lätt korrosionsskyddsmedel på kromytor vid långvarig förvaring i fuktiga miljöer.
• Undvik kraftigt tryck på plunger eller måttets visare för att bibehålla noggrannheten; serva eller få kalibrerat måttverktyget efter frekvent användning.

Sammanfattningsvis är denna invändmåttssats (MPN 647.03.30, GTIN 4039321006473) ett praktiskt verktyg för precisa invändiga mått i verkstadsmiljö, tillverkad med härdade stempler och satin-kromad yta i en skyddande aluminiumlåda.
