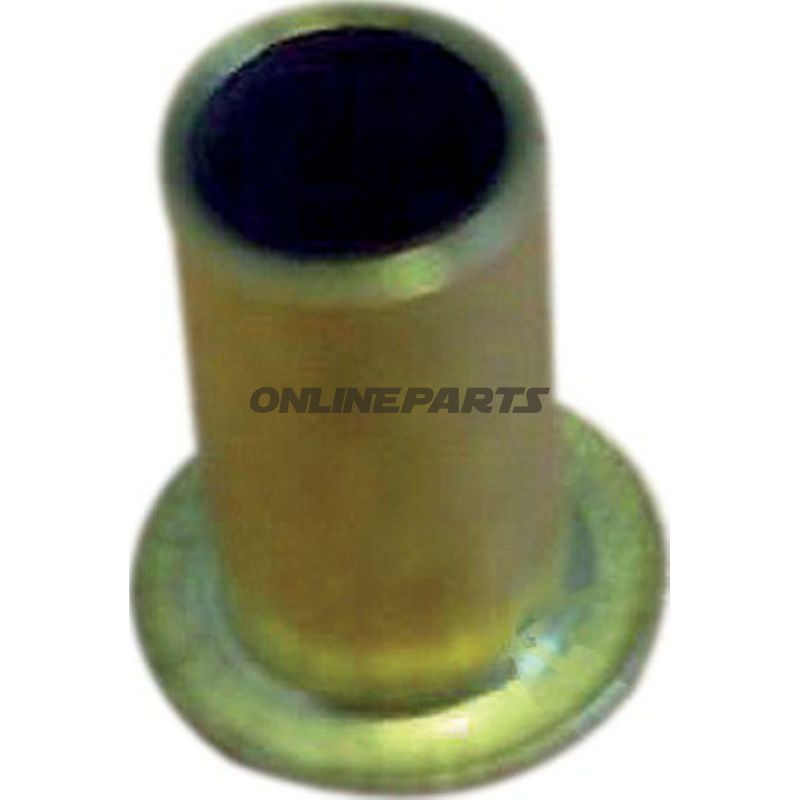

Indsatsfoder 22/18 — förstärkningsinsats för rörförbindelser (DIN 2353)
Produktöversikt: Insatsfoderna från Riegler med artikelnummer (MPN) 650.09.53 är förstärkningsinsatser i lätt serie enligt DIN 2353, avsedda för rör med yttre diameter 22/18 mm. GTIN för produkten är 43705241.
Funktion och användning: Dessa insatsfoder placeras i rörändar för att skapa en stabil, utvidgad yta för pressning eller montering i fittings enligt DIN 2353. Dom uppfoderna förhindrar deformation av röränden vid montering, säkerställer korrekt sittning för koniska/kompressionsfittings och minskar risken för läckage vidhydrauliska eller pneumatiska rörförbindelser. Konstruktionen är särskilt lämplig där rörväggen är relativt tunn och där förstärkning behövs för mekanisk styrka och tätningsintegritet.
Material och egenskaper:
- Material: Tillverkad i metall lämplig för deformation vid montering (vanligt stål), utformad för att motstå tryck och mekanisk belastning utan sprödt beteende.
- Yta: Vanligtvis levererad med en maskinbearbetad yta för exakt passform; kan vara ofärgad eller skyddad enligt leverantörens standard — kontroll eventuellt leverantörsdata vid krav på korrosionsbeständighet.
- Serie: Lätt serie (DIN 2353) innebär att formgivningens geometri och väggtjocklek är optimerad för standardkompressionsfittings enligt samma norm.
Kompatibilitet och dimensioner:
- Rör-utsida diameter (OD): 22/18 mm — foder är dimensionerat för rör där övergången från 22 mm till 18 mm OD är relevant (kontrollera rörtyp och mått vid montering).
- Normatillpassning: Utformad för användning med fittings och komponenter konstruerade enligt DIN 2353; lämplig för hydrauliska och pneumatiska system som använder denna standard.
Tekniska fördelar vid korrekt användning:
- Minskar lokal deformation i röränden vid kompression, vilket förbättrar tätningen mot fittings.
- Förlänger livslängden för rörförbindelser i system med upprepade trykpåverkan.
- Förbättrar repeterbarhet vid montering, särskilt vid serieinstallationer eller reparationer.
Monteringsanvisningar: Se till att röränden är avskuren rakt, avfasad och rengjord före insättning av foder. Fodret ska sitta helt infäst i rörända, och lämpliga fittings ska användas i enlighet med DIN 2353:s monteringsanvisningar. Vid osäkerhet kring materialkompatibilitet eller tryckklasser, kontrollera systemets specifikationer eller kontakta tillverkaren.
Identifikation: Märke: Riegler. MPN: 650.09.53. GTIN: 43705241.
Användningsmålgrupp: Beskrivet och dimensionerat för mekaniker, servicetekniker och motorcykelägare som arbetar med hydraul-/bränslesystem och kräver en standardiserad förstärkningsinsats enligt DIN 2353.
