Indicator Relay Led Jmp12v 2 Pole Led Flasher Unit

Blinkrelä, elektriskt JMP 12V 2-poligt — för standard- och LED-blinkers

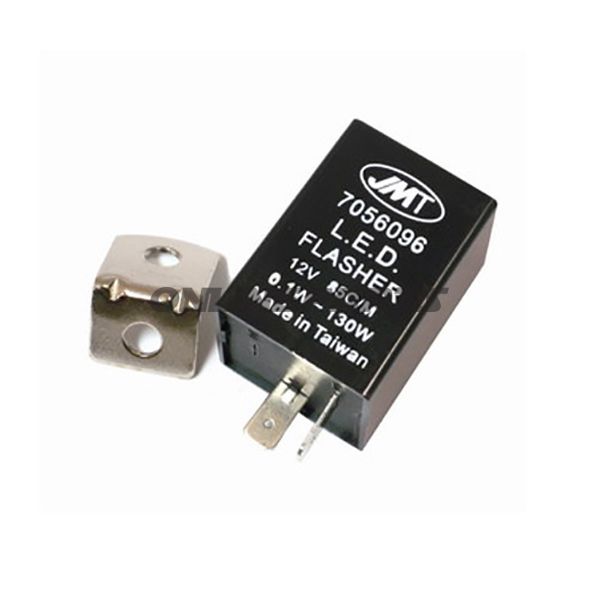

Produktöversikt: Detta elektroniska blinkrelä från JMP (MPN: 705.60.96, GTIN: 4043981005486) är avsett för 12 V-system på motorcyklar och liknande fordon. Reläet är utformat för både traditionella glödlampor och många typer av LED-blinkers och levereras med monteringsplatta för fastsättning.

• Typ: Elektroniskt blinkrelä
• Poltal/connection: 2-polig flatstiftsanslutning (B = batteri, L = kontakt)
• Märkspänning: 12 V
• Belastningsområde: Ca. 1 W – 130 W
• Blinkfrekvens: Ca. 85 blink/minut under normal belastning
• Tillbehör: Inkl. monteringsplatta för fixering

Funktion och användning: Blinkreläets uppgift är att generera en stabil på/av-sekvens för blinkerslamporna, så att blinkersen får en enhetlig frekvens och tydlig visuell indikering. Den elektroniska styrkretsen ersätter mekaniska reläer och säkerställer en mer konstant blinkfrekvens oberoende av vibrationer och mekaniskt slitage. Reläet används typiskt som ersättning vid fel i befintligt blinkrelä eller vid ombyggnad där man vill ha en kompakt, elektronisk lösning.

Materialval och egenskaper: Enheten är utförd i ett kompakt plast- och metalhus med flatstiftsben för snabb installation i befintliga fästen eller hållare. Den elektroniska kretsen är vald för stabilitet och lång livslängd framför rörliga kontakter. Monteringsplattan är i metall och möjliggör säker fastsättning mot ram eller chassi. Belastningsintervallet 1–130 W innebär att reläet kan hantera både enkelglödlampor och större serier av lampor inom angivna gränser.

Kompatibilitet och anmärkningar vid användning med LED: Reläet är avsett för både standardglödlampor och LED-blinkers. Vid användning med LED-blinkers, särskilt när de individuella LED-enheterna har låg effekt (t.ex. 0,5 W eller mindre), kan systemets belastning bli så låg att blinkfrekvensen eller indikationen inte fungerar som förväntat. I sådana situationer är det ofta nödvändigt att installera ett kompletterande motstånd eller en belastningssimulator för att uppnå korrekt strömförbrukning och säkerställa stabil blinkfrekvens. Samtidig användning av LED-belysning i instrumentpanelen kan också påverka belastningsbalansen och bör beaktas vid felsökning.

Installation och anslutning: Anslutningen är enkel med två terminaler: B (batteri) och L (kontakt/strömbrytare). Reläet monteras mekaniskt med medföljande monteringsplatta. Vid installation bör man säkerställa korrekt polaritet och att stiftsanslutningarna sitter fast utan korrosion. Vid arbete med elektriska kretsar rekommenderas att koppla bort batteriet före anslutning.

Teknisk not till yrkespersoner: Blinkfrekvensen är specificerad till cirka 85 blink/minut under typisk belastning; den faktiska frekvensen kan variera med den anslutna belastningen och eventuella extra motstånd. Reläets elektriska kapacitet gör det lämpligt för ett brett utbud av motorcykelkonfigurationer, men om fordonet har mycket låg total blinkbelastning (till exempel endast LED:er på några watt) bör belastningskompensation övervägas för att undvika hyperblink eller utebliven blinkning.

Identifiering: Produkten finns från JMP och är märkt med MPN 705.60.96 och GTIN 4043981005486, vilket gör det enkelt att matcha artikeln i reservdelslistor eller vid beställning.
