Trådlös laddningsramp INBAY universal 15W för montering i fordon

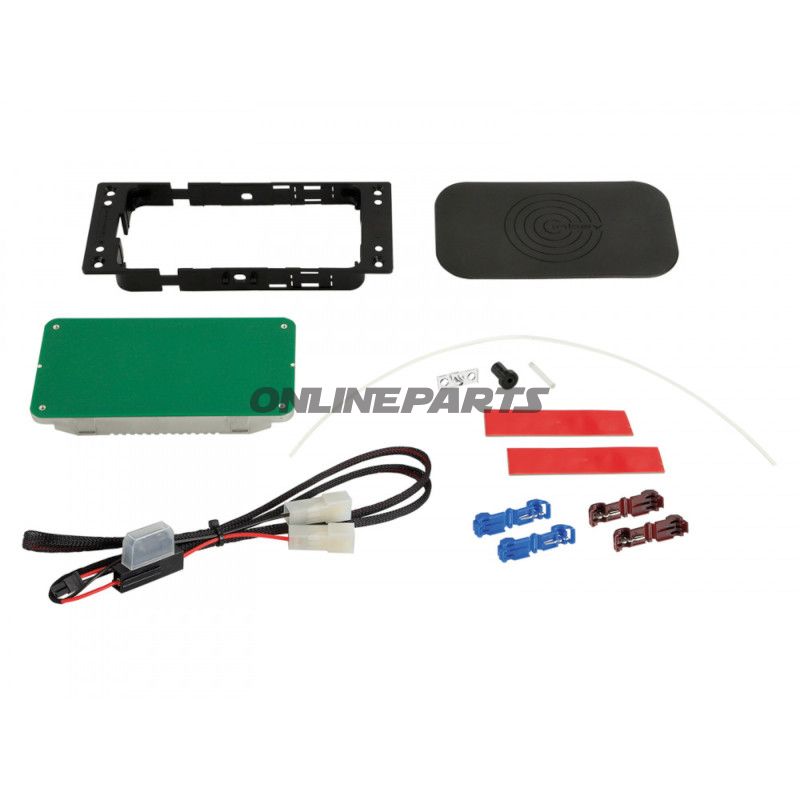

Produkt: INBAY stå-kit universell 15W från ACV (MPN: 194.08.82, GTIN: 4026724102482). Detta kit innehåller spolar och anslutningskablar utformade för inbyggd trådlös laddning i fordonets förvaringsutrymme eller mittkonsol.
Funktion och användning
- INBAY-rampen levererar induktiv trådlös laddning till kompatibla smartphones med hjälp av den globala Qi-standarden (certifierad av Wireless Power Consortium).
- Systemet är avsett för inbyggnad under hyllor, i handskfacket, centerarmstöd eller andra platta förvaringsutrymmen där en mobiltelefon kan ligga plant över spolen.
- Inkluderat är en universell ledningssats för 12 V DC-anslutning samt ett ljusguide-kit som hjälper vid placering och indikering av laddning.
Material och konstruktion
- Laddningsspolar och kudde tillverkas med standardiserade elektroniska komponenter och kapsling lämpad för inbyggnad i fordon. Materialvalet fokuserar på hållbarhet och elektromagnetisk kompatibilitet snarare än dekorativ finish.
- Produkternas elektronik är testad och certifierad enligt relevanta standarder för fordonsbruk, inklusive EMC-krav, för att minimera risk för störningar med bilens system.
Tekniska data och elektriska egenskaper
- Dimensioner laddningsspole: L 165,3 mm × B 76 mm × H 14,7 mm.
- Dimensioner kudde: L 135 mm × B 76 mm.
- Inspänning: 12 V DC (ansluts till fordonets 12 V-nät).
- Stödda laddspänningar: 5 V, 9 V och 15 V beroende på smartphonespecifikation.
- Max. laddström: 1,6 A.
- Maximal effekt/kompatibilitet: upp till 15 W för telefoner som stöder 15 V/15 W trådlös laddning; vanligtvis 7,5 W för många iPhone-modeller.
Kompatibilitet och begränsningar
- Alla smartphones certifierade av Wireless Power Consortium (Qi-kompatibla) fungerar med INBAY-systemet, förutsatt att telefonens position överensstämmer med spolen.
- Skyddsluckor och fodral får inte innehålla metalldelar; metall mellan spolen och telefonen förhindrar laddning och kan aktivera främmande objekt-detektion (FOD).
- Montera alltid enligt tillverkarens installationsanvisning (BDA) för att säkerställa korrekt avstånd, kylförhållanden och elektrisk anslutning.
Säkerhet, certifiering och fordonskompatibilitet
- Cerfierad av Wireless Power Consortium (Qi).
- E-kontrollgodkännande: E-märke enligt ECE-reglemente 10R-05 15424.
- EMC-standard FMC 1278 följs för att minska risken för elektromagnetiska störningar.
- FOD (fremmande objekt-detektion) är integrerad för att identifiera oavsiktliga metalliska objekt mellan spolen och telefonen.
- Testad för minimal störning: INBAY-systemet är konstruerat för att inte påverka bilens bus-kommunikation, övrig elektronik eller radio-/DAB+-mottagning vid korrekt installation.
Praktiska installationstips
- Montera spolen under eller på hyllor/rum enligt installationsguide; kontrollmått för klaring och däckhöjder är viktiga.
- Säkerställ att det inte finns metalliska komponenter i monteringsområdet och att telefonens fodral är icke-metalliskt.
- Exempel på användning inkluderar installation i Subaru-utrera, Audi A4 centerarmstöd och husbilhyllor — dessa bilder är illustrativa av möjliga monteringsplatser.
Information om produktidentifikation
Produkten levereras märket ACV och identifieras med artikelnummer MPN 194.08.82 och GTIN 4026724102482.
Observera: Följ alltid fordonets- och tillverkarens anvisningar under installation. Kontrollera telefonens kompatibilitet med Qi-standarden och de angivna spänningsnivåerna för att säkerställa korrekt laddningsprestanda.
