INBAY FÖRVARINGSSATS UNI 10W FÖR HUSBIL/SKÅPBIL/WOHMOB

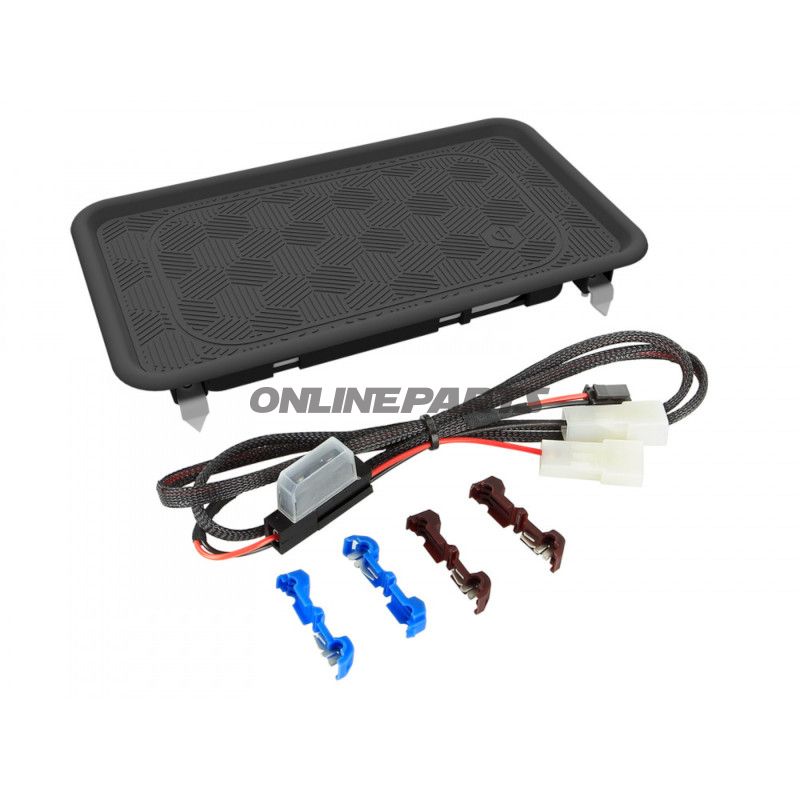

INBAY förvaringsficka med trådlös uppladdning för campingbil/van (10 W)

Produkt: INBAY förvaringsficka för campingbil/van med trådlös induktiv uppladdning (10 W). Produkten levereras av märket ACV och identifieras med MPN 194.08.80 och GTIN 4026724339482.

Funktion

• Fickans primära funktion är att fungera som en inbyggd förvaringsplats med trådlös uppladdningsfunktion för smartphones i fordon som husbilar och campervans.
• Uppladdning sker induktivt enligt den globalt etablerade standarden för trådlös ström ( Qi-kompatibel ), så alla smartphones certifierade av Wireless Power Consortium kan laddas, förutsatt att telefonens storlek och skydd är kompatibla.
• Enheten innehåller främmande-objekt-detektion (FOD) för att förhindra oavsiktlig uppvärmning vid metallföremål mellan laddningsfältet och telefonen.

Material och utförande

• Framsida/ytan: matt svart finish lämplig för inbyggd montering i bord, hyllor eller utrymmen i fordon. Färgen är svart.
• Inre komponenter: standard elektroniska laddnings- och styrenheter designade för 12 V DC-installation i fordon; utförda med EMC- och ECE-kompatibilitet i åtanke för minimal störning.
• Kablar: medföljande kopplingskabel på ca 100 cm för enkel anslutning till fordonets strömförsörjning.

Elektriska specifikationer

• Inspänning: +12 V DC (anslut till tändningsförsörjd terminal, se nedan vid installation).
• Uppladdningsspänning: 5 V och 9 V beroende på förhandlingsprotokoll mellan enheten och smartphone.
• Max laddström: 1,2 A.
• Uppladdningseffekt: upp till 10 W nominellt.

Montering och elektrisk anslutning

• Montering kan göras individuellt i bord, hyllor eller inre utrymmen; se tillverkarens monteringsanvisning (BDA) för urfräsningsmål och rekommendationer.
• Elektrisk anslutning: röd ledning till +12 V tändning (terminal 15), svart ledning till chassi/jord (terminal 31).
• Ans lutningskabel är cirka 100 cm, avsedd för fast installation i fordonets inre.

Kompatibilitet och praktiska begränsningar

• Stödjer Qi-kompatibla smartphones, förutsatt att telefonens skydd inte innehåller metallkomponenter.
• Max storlek på smartphone inklusive skydd: ca 160 mm x 82 mm.
• Får inte finnas metallföremål mellan uppladdningsfältet och telefonen — detta påverkar både uppladdningsfunktion och FOD-säkerhet.
• Designad för användning i fordon (husbilar, campervans). Enheten är certifierad enligt relevanta standarder för fordonsbruk och elektromagnetisk kompatibilitet.

Standarder och elektromagnetisk kompatibilitet

• Certifierad av trådlösa ström-konsortiet (Qi-standard).
• E-märke enligt ECE-föreskrift: 10R-05 15197.
• EMC-standard: FMC 1278.
• Utformad för att undvika störningar: ingen påverkan på fordonets bus-system, övrig elektronik eller radio/AM–FM/DAB+-mottagning vid korrekt installation.

Noteringar till montör och användare

• Följ monteringsanvisningen för att säkerställa korrekt inbyggnad och ventilationsförhållanden runt uppladdningsfältet.
• Säkerställ korrekt säkring på tändningsförsörjningen vid anslutning.
• Kontrollera att skyddsskyddet för telefonen inte innehåller metalldelar, och att telefonens dimensioner ligger inom angivna maxmått.

Identifikation: ACV (varumärke), MPN 194.08.80, GTIN 4026724339482.
