Ignition System Tester Jmpjmp

Gnisttester för tändsystem — JMP Z FUNKEN Test (0–40.000 V)

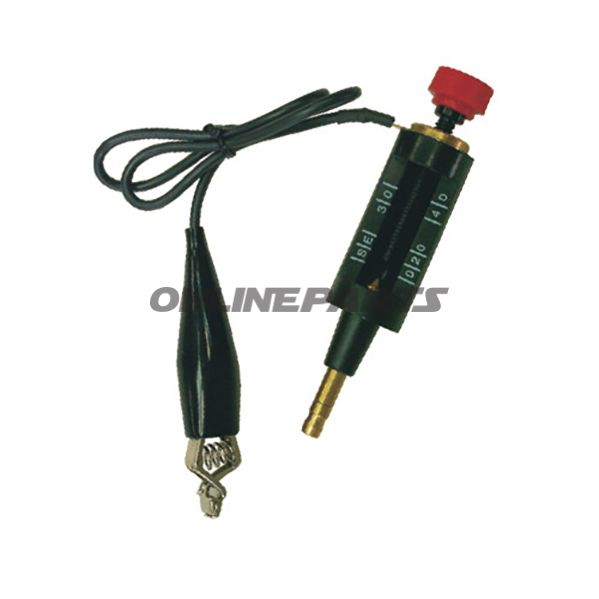

Produkt: JMP Z FUNKEN Test — en mekanisk gnisttester för kontroll av tändspänning och gniststorlek på motorcyklar och mindre motorer. Tillverkaren är JMP, produktnummer (MPN) 722.52.87 och GTIN 4043981037012.

Funktion

• Avgör om tändsystemet levererar tillräckligt hög spänning för att skapa gnista mellan elektrodavstånd.
• Visar gnistens förmåga att slå över ett bestämt avstånd, vilket hjälper vid diagnostik av tändproblem, tändspolar, tändmoduler och ledningsnät.
• Inbyggd justeringsskruv tillåter att variera gnistgapet och därmed mäta prestanda i olika avståndsområden.

Måtvåg och användning

• Måtvåg: 0–40.000 volt — lämplig för de flesta bensindriva tändsystem.
• Bruksprincip: Ta bort tändstiftet (tändstiftadaptern), montera gnisttestaren i stället, fäst krokodilklämman till chassit/jord på maskinen, ställ in justeringsskruven till önskat avstånd (vanligtvis ca 10 mm vid kontroll; en intakt tändinstallation bör kunna ge gnista omkring 15 mm) och starta motorn för att observera gnistens förmåga.

Materialval och egenskaper

• Kontakten och adaptrarna är utförda i standard elektriskt isolerande material kombinerat med metalldelar för pålitlig elektrisk anslutning. Materialen är valda för att motstå höjspänningspulsers termiska och mekaniska belastning utan att ge orimliga livslöften.
• Krokodilklämma av metall för jordförbindelse med vanligt isoleringshandtag för hantering.
• Justerbar skruv med mekanisk spärr/fäste för exakt inställning av gnistavstånd.

Säkerhet och viktiga anvisningar

• Vid flercylindriga motorer: Se till att alla övriga tändstiftskopplingar är anslutna till chassi (jord). Om inte, kan andra tändkomponenter ta skada.
• Om tändstift är borttaget, kan det genom tändstiftsopening uppstå en brännbar/explosiv luft-bränsleblandning — arbeta i gott ventilerat område och undvik tändkällor.
• Justering av gnistavståndet på skruven får endast göras med tändningen avstängd.
• När tändningen är påslagen får varken tändsystemet eller testaren beröras direkt för att undvika stöt eller skada.
• Säkerställ att testaren inte kommer i kontakt med chassi/jord när motorn går.

Kompatibilitet

• Designad för användning på bensindrivna motorer med tändstift och standard tändsystem — typiskt motorcyklar, skotrar och småmotorer. Inte avsedd för högspänningssystem av industriell karaktär eller andra system utan tändstift.
• Adaptern kan skruvas av eller på vid behov för att anpassa olika tändstiftskåpor och plug-kablar.

Praktiska fördelar för mekaniker

• Ger en enkel, visuell kontroll av gniststyrka och funktionsduglighet utan avancerad elektronisk mätutrustning.
• Robust, mekanisk konstruktion som är lätt att använda i verkstadsmiljö vid felsökning och rutinmässig kontroll.

Identifiering: Varumärket JMP framgår av produktens konstruktion och manual. MPN 722.52.87 och GTIN 4043981037012 kan användas vid beställning eller uppdatering av reservdelsregister.

Obs: Produktbeskrivningen anger funktion och användning. Följ alltid tillverkarens anvisningar och gällande säkerhetsprocedurer vid arbete på tänd- och bränslesystem.
