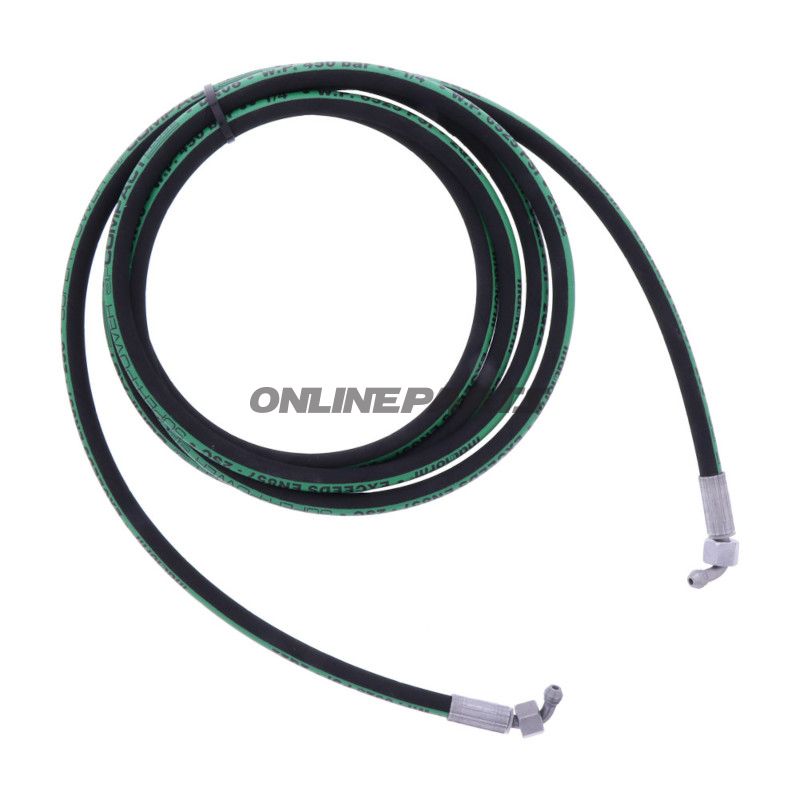

HYDRAULSLANG 3750MM DS 3000 H DN06 2XG1/4 IG

Hydraulslang 3750 mm till DS 3000 H (DN06) med 2x G1/4" invändigt gänga 90°

Produktöversikt: Denna hydraulslang är utformad för användning med steg/aktuatorer i FOX DS 3000 H-serien. Den levereras i en sammanlagd längd på 3750 mm och har två 90°-vinklade kopplingar med G 1/4" invändig gänga (IG). Produktens MPN är 652.30.82.

Funktion och användning:

• Överför hydraulvätska mellan styrenheten och DS 3000 H-steg/aktuator, där flexibilitet och korrekt vinkel vid anslutningar är nödvändigt.
• De 90° fittings reducerar belastningen på anslutningsställen och ger platsbesparande montering i trånga installationer.
• Lämplig för applikationer där DN06-slangar (ca. 6 mm innerdiameter) används, vilket motsvarar lågt- till medeltrycks hydrauliska kretsar i maskiner och fordon.

Materialval och egenskaper:

• Yttermantel: Tillverkad i slitstarkt material avsett för vanlig hydraulik användning; motståndskraftig mot mekaniskt slitage och vanliga oljaprodukter.
• Förstärkning: Vanligtvis utförd med fläta eller spiralvikt av stålkabel för att tåla arbetstryck och upprätthålla flexibilitet; designad för att förhindra utbulning under belastning.
• Innerföring: Kemiskt kompatibel med standard hydraulolja för att säkerställa stabilt flöde och begränsa nedbrytning över tid.
• Fittings: De två vinkeladaptrarna med G 1/4" invändig gänga är utförda i korrosionsbeständigt material (ofta kromat stål eller rostfritt stål beroende på leverantör), vilket säkerställer tät anslutning vid upprepade tillsättningar och lossningar.

Tekniska kommentarer och kompatibilitet:

• Längd: 3750 mm — beräkna nödvändig överhäng och eventuella böjningar vid montering för att undvika knäck eller onödig belastning.
• Dimensionering: DN06 anger nominellt innerdiameter lämplig för system där DN06-standarder följs; kontrollera systemets arbetstryck och temperaturkrav mot slangleverantörens datablad.
• Till- anslutning: 2x G 1/4" IG 90° — dessa invändiga G-gängor följer BSP (britisk standard) fina gängor för röranslutningar; kontrollera att motstycket på maskinen matchar G 1/4" invändiga gängor och klarar vinkeln utan att tvinga vridning.
• Användning: Specifikt angiven för FOX DS 3000 H-steg, men kan användas i andra system med motsvarande krav på dimension, gängtyp och maximal arbetstryck.

Monterings- och underhållstips:

• Undvik skarpa kanter vid monteringspunkter; använd lämpliga klämmor och böjningsradie för DN06-slangar.
• Kontrollera tätningen vid lågt tryck före användning, och åtdrag kopplingar enligt leverantörens anvisningar.
• Inspektion: kolla efter sprickor, utbulning eller slitage på yttre mantel regelbundet; byt vid synliga skador eller om misstanke om inre försämring.

Identifiering: Modellbeteckningen och artikelnumret (MPN 652.30.82) följer produktens specifikationer och bör användas vid beställning eller förfrågan till reservdelslistan.

Obs: GTIN anges inte i de tillhandahållna uppgifterna. Om ett GTIN krävs för registrering eller inköp rekommenderas att kontakta leverantören eller använda MPN 652.30.82 tillsammans med beskrivningen för entydig identifikation.
