Hydraulisk cylinder 28TO

Hydraulisk cylinder 28TO för drag- och tryck, Gedore Automotive

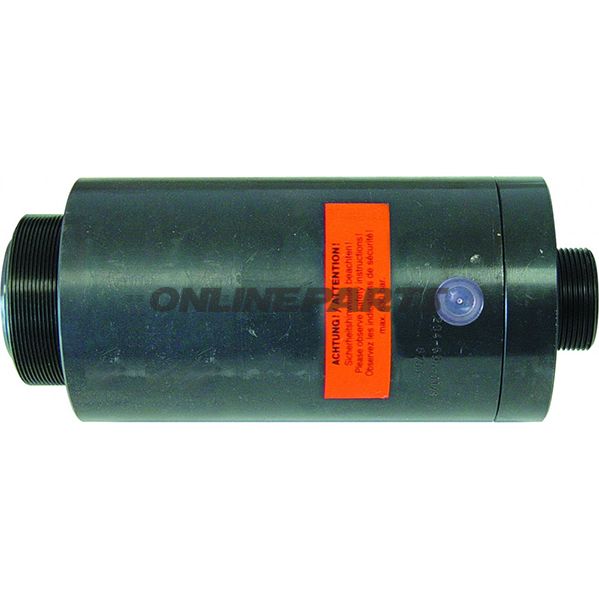

Produkt: Hydraulisk cylinder 28TO från Gedore Automotive (MPN: 617.26.13, GTIN: 4046459063780). Denna cylinder är konstruerad som en hålkolvs-cylinder och är avsedd för både drag- och tryckoperationer i samband med verktyg för montering och demontering av axlar, nav, lager och bärleder.

Funktion och användning

• cylindern fungerar som en hydraulisk drivkomponent, som via anslutning till en hydraulpump skapar en kontrollerad lineär rörelse (tryck eller drag) med korta slag.
• På grund av hålkolbskonstruktionen kan olika gäng- och adapterlösningar monteras, vilket gör enheten lämplig för kombination med Gedore Automotive (Klann) drag-/tryck-verktyg vid ut- och inpressning av drivknutensled, nav, hjullager, silentblock och bärleder.
• Det krävs en extern hydraulpump som drivkälla ( säljs separat).

Material och konstruktion

• Huvudhus och kolben tillverkas av bearbetat stål med yta behandling för mekanisk belastning och tätning under högt tryck. Konstruktionen är industriell och utförd för att motstå den specificerade maximala kraften utan överdrivna spekulativa hållbarhetsangivelser.
• Dichtningar och packningar är specificerade i leveranslistan och är utvalda för kompatibilitet med hydraulolja HLP 46 eller HLPD 46, som angivet.
• Medföljande komponenter (adaptrar, gängning etc.) är dimensionerade för att säkerställa korrekt anslutning till verktyg och fastsättning på tryck- och drag­sidan.

Tekniska data

• Max. tillåten kraft: 285 kN (28 t)
• Max slag (upprätt): 50 mm
• Max oljemängd: 216,3 cm³
• Kolbarea: 40,6 cm²
• Gänga i hålkolbe: M24
• Fastgörelsegänga trycksida: 2 3/4"-16 UNS
• Fastgörelsegänga drag­sida: M42×2
• Cylinder yttre diameter: 99 mm
• Bygghöjd intryckt: 235 mm
• Bygghöjd utfälld: 285 mm
• Oljeanslutning: 3/8" NPT
• Vikt: 9,6 kg
• Rekommenderad hydraulikvätska: HLP 46 eller HLPD 46

Leveransinnehåll

• Gehäuse (cylinderhus)
• Kolbe
• Inre rör
• Gewindering (gängning)
• Adapter
• Druckfeder (tryckfjäder)
• Dichtning Ø 80 mm
• Dichtning Ø 43 mm
• Sicherungsring SB85 (låsering)
• Skyddshatt Ø 70 mm
• Gängskruv M10 x 20 mm (cylinder skruv)
• Varningstetikett "Achtung"
• Skyddshatt Ø 42 mm
• Blindtapp för 3/8" NPT

Kompatibilitet och montering

• Designad för användning tillsammans med Gedore Automotive / Klann drag- och tryck­sats och andra verktyg som accepterar angivna gäng- och adapterdimensioner.
• Anslutning till hydraulpump via 3/8" NPT; kontrollera pumpkapacitet och tryck före användning för att säkerställa korrekt oljemängd och kraftutveckling.
• Montera adaptrar och fästningselement enligt tillverkarens instruktioner och se till rätt gängpassning (M24, M42×2, 2 3/4"-16 UNS).

Säkerhet och underhåll

• Använd endast rekommenderad hydraulolja och håll olja- och tätningselement rena för att undvika kontaminering och onödigt slitage.
• Kontrollera toleranser och packningar vid serviceintervaller; byt ut slitna dichtningar för att bibehålla tätning och funktionssäkerhet.
• Följ max kraft- och trycks specifikationer; använd lämpligt moment och låsmekanismer vid montering av adaptrar.

Ytterligare uppgifter

Tillverkare: Gedore Automotive. MPN: 617.26.13. GTIN: 4046459063780. Denna tekniska beskrivning riktar sig till mekaniker och motorcyklister som kräver exakta data om funktion, material och anslutningsmöjligheter för att integrera cylindern i befintliga verktygssatser och arbetsprocedurer.
