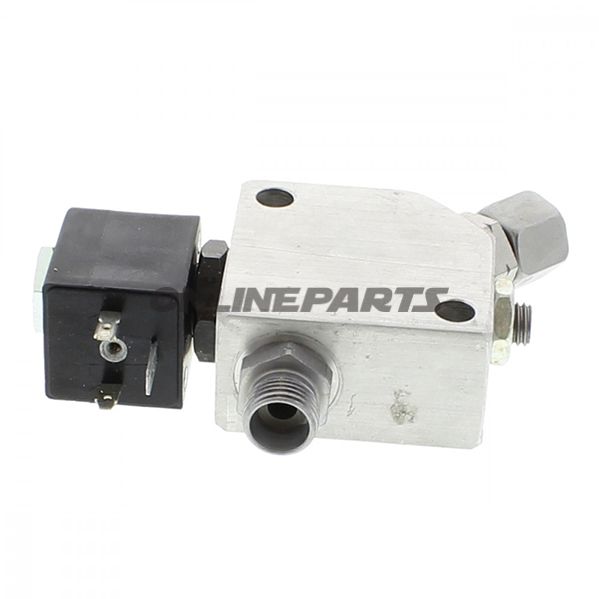

Hydraulikblock Universal 3200 Universal 4000 032UL12364

Hydraulikblock för Universal 3200 / Universal 4000 - Nussbaum (24V-spole)

Produktöversikt: Denna hydraulikblock från Nussbaum är avsedd att användas i lyft- och hydrauliksystem kopplade till Universal 3200 och Universal 4000-enheter. Den levereras med en 24 V-spole och är tillverkad i aluminum med kompakta yttre mått, vilket gör den lämplig för installation i trånga maskintrum eller kontrollenheter.

• Varumärke: Nussbaum (orig Nussbaum-originaldel, MPN 652.04.34)
• GTIN: 4062154011024
• MPN: 652.04.34
• Dimensioner (L × B × H): 98 × 30 × 57 mm
• Spole: 24 V
• Material: Aluminium

Funktion och användning

Hydraulikblocket fungerar som en kompakt fördelnings- och styrenhet i hydrauliska kretsar för de angivna Universal-modellerna. Med den monterade 24 V-spolen kan blocket aktivera eller bryta flödet till ventilerna i systemet, vilket möjliggör elektrisk styrning av hydrauliska funktioner såsom höjning, sänkning eller låsning. Konstruktionen är avsedd för direkt integration i befintliga hydraulikledningar eller ventilsammansättningar på Universal 3200/4000-utrustning.

Materialval och egenskaper

Huset är utfört i aluminium, valt för sin kombination av låg vikt, god korrosionsbeständighet och tillräcklig mekanisk styrka för denna typ av applikationer. Aluminiumets värmeledningsförmåga hjälper samtidigt med att avleda värme från en eventuellt belastad spole, vilket kan bidra till driftsäkerheten vid kontinuerlig eller upprepad aktivering. Ytbehandling och tätning bör kontrolleras vid installation för att säkerställa mot inträde av fukt eller förorenande ämnen i aggressiva miljöer.

Tekniska fördelar och kommentarer till mekaniker

• Kompakt dimensionering och angivna anslutningsmått gör enheten lämplig för direkt byte i system som tidigare använt motsvarande Nussbaum-originaldelar.
• 24 V-spolen är standard för många mobila och stationära hydrauliksystem; kontrollera spoleffekt och effektbehov i styrschemat före utbyte.
• Aluminumslegeringen reducerar vikt jämfört med gjutjärn, vilket kan vara relevant vid montering på rörliga ramverk eller lyftvagnar.
• Monteringsanvisningar: Se till rätt moment på anslutningar, använd lämpligt plana tätningsmaterial eller O-ringar där det behövs, och utför täthetsprov efter installation.

Kompatibilitet och användningsområden

Produkten är specificerad för Nussbaum Universal 3200 och Universal 4000-modeller. Även om dimensionerna och den elektriska spolen gör det möjligt att använda blocket i andra hydrauliska system, rekommenderas att jämföra mekaniska anslutningsytor, portstorlekar och elektriska specifikationer före montering för att undvika felaktig användning.

Installations- och underhållstips

• Avlägsna strömförsörjningen innan arbete på spolen eller blocket.
• Kontrollera och rengör anslutningsytor; använd korrekt momentangivelse vid fastspänning.
• Efter montering: genomför tryck- och täthetsprov vid rekommenderat systemtryck.
• Byt slitagedelar och O-ringar efter producentens serviceintervaller eller vid tecken på läckage.

Identifiering

Detta är en Nussbaum originaldel (MPN 652.04.34) med GTIN 4062154011024, vilket gör den lätt att identifiera i reservdelar och vid köp av kompatibla komponenter.
