Hydraulikcylinder till 2-sätes vecklift – JMP 3500 HK (användarsida)

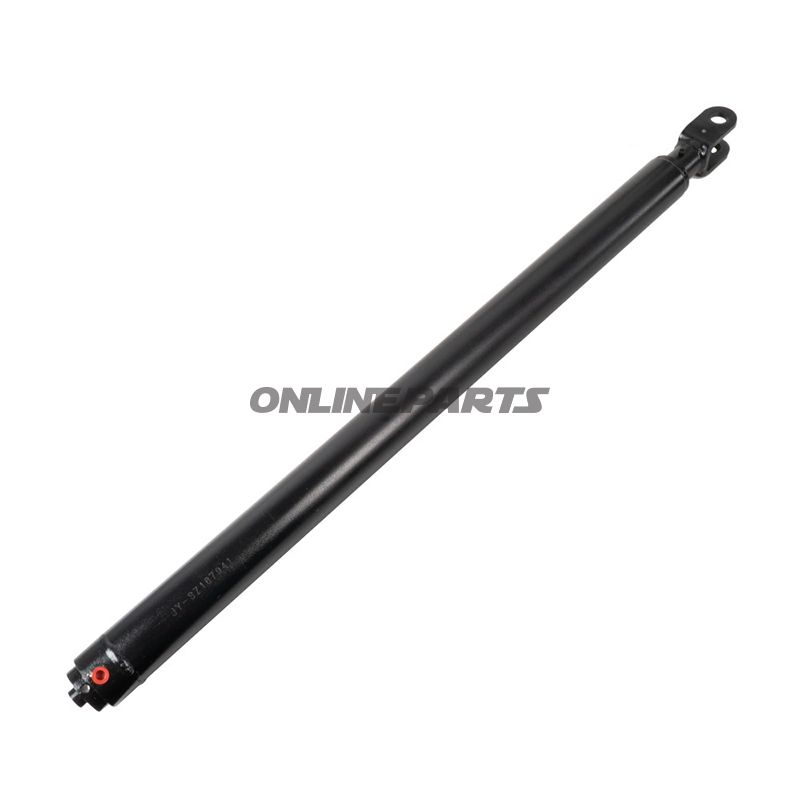

Produkt: Hydraulikcylinder BS JMP 3500 HK. Detta er en original JMP-komponent (MPN: 652.41.09) designad för användning på 2-sätes veckliftbomm typ 3500 HK. Varumärke: JMP.

Hydraulikcylindern fungerar som den rörliga enheten i lyftsystemet och omvandlar hydrauliskt tryck till linjär rörelse av lyftarmen. Den är avsedd att monteras på användarsidan av lyften och levererar den nödvändiga kraften och precisionen för jämn och säker höjning/sänkning av fordon.

• Material: Cylindervägg i stål — vald för god mekanisk styrka och slitstyrka under kontinuerlig belastning.
• Rörlängd: 1070 mm (rörens totala längd), vilket påverkar den totala slaglängden och montering i kolonnen.
• Yttre diameter rör: 73 mm (Ø), vilket är relevant för fittingar i kolonnhållande montagebeslag.
• Kolvdiameter: 38 mm (Ø), dimension som påverkar styvhet och belastningskapacitet för kolvstången.
• Hydraulikanslutningar: 2x hydraulikanslutningar för tillsats- och returflöde — placerade och utförda enligt JMP:s originalstandard för typen.

Designen och materialvalet är inriktat på verkstadsbruk, där hållbarhet och förutsägbar drift är viktiga. Stål som konstruktionsmaterial ger en bra balans mellan seghet och motstånd mot deformation vid upprepad belastning. Ytbehandling och tätningselement följer JMP:s specifikationer för att säkerställa täthet under drift — vid montering bör packningar och anslutningar kontrolleras för korrekt åtdragning och slitage.

Kompatibilitet och montering: Den här cylindern är specifikt anpassad för 2-sätes veckliftbomm typ 3500 HK och är avsedd för placering på användarsidan. MPN 652.41.09 kan användas som referens vid utbyte eller vid beställning av reservdelar för att säkerställa korrekt passform. Innan installation bör man jämföra dimensionerna (rörlängd 1070 mm, Ø 73 mm och kolvdiameter 38 mm) med befintliga komponenter och kontrollera att hydraulikanslutningarna överensstämmer med systemets slangar och fittings.

Underhåll och säkerhet: Vid arbete på hydrauliska komponenter ska systemet vara trycklöst och korrekt stödt. Kontrollera läckage vid fittings, inspektera kolvstångens yta för repor eller korrosion, och byt slitdelar som tätningar enligt tillverkarens intervall eller vid synliga fel. Användning av original JMP-delar (MPN 652.41.09) minskar variationer i dimensioner och tätningar jämfört med oprövade alternativ.

Viktiga identifikationsuppgifter: Produkten är en JMP originaldel (varumärke JMP) med tillverkarens delbeteckning MPN 652.41.09. GTIN anges inte i de tillhandahållna uppgifterna; vid behov av global varugidentifikation bör JMP eller leverantören kontaktas för GTIN-information.

Vid beställning eller frågor om kompatibilitet, monteringsanvisning eller reservdelsmatchning, använd MPN 652.41.09 som referens och uppge att cylindern är till 2-sätes vecklift typen 3500 HK (användarsida).
