Axial cylinderrullekrans för Hofmann MTF 3000 / MSE 5000 — uthyrningsändamål på 2-sälar liftar

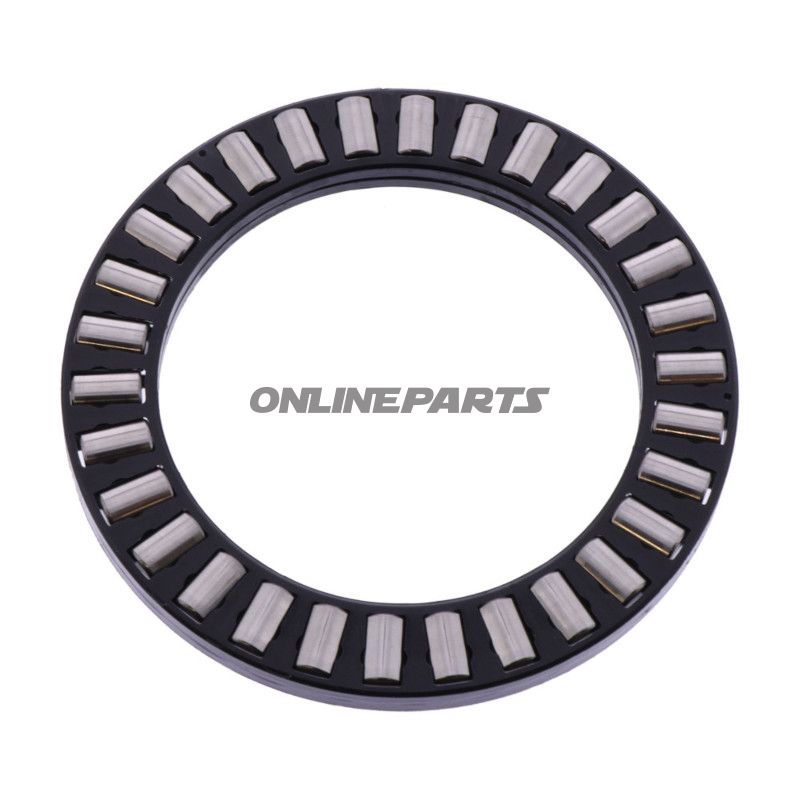

Produkt: Axial cylinderrullekrans från Hofmann (GTIN: 8054081052993, MPN: 652.10.15). Denna ring är utformad som en tryck-/styrkomponent för toppstöd/huvudlager på Hofmanns 2-sädlade plattformar, främst MTF 3000 och MSE 5000.

Funktion

• Fungerar som axiellt rullager eller löpring mellan lyftkolonnens cylindervägg och den tillhörande bärande ytan. Den tar upp axiell belastning och säkerställer jämn rörelse och korrekt centrering av cylindern under lyft och sänk.
• Minskar direkt metall-mot-metall-kontakt genom att fördela tryck och minska friktion, vilket bidrar till att minska slitage på cylindermanteln och närliggande komponenter.

Dimensioner och passform

• Yttermått (Ø yttre): 77,3 mm
• Inre mått (Ø inre): 55,4 mm
• Höjd: 6 mm

Dimensionerna motsvarar den gemensamma monteringsgeometrin i Hofmann MTF 3000 / MSE 5000 liftar, och MPN 652.10.15 används av Hofmann för att identifiera denna specifika ring vid reservdelsbeställning.

Material och egenskaper

• Vanligtvis tillverkad i härdat stål eller en stålkomponent med ytlijering för korrosionsbeständighet och slitstyrka. Materialval prioriterar bärförmåga, dimensionell stabilitet och motstånd mot tryckbelastning.
• Ytfinishen är anpassad till kontinuerlig kontakt med cylinderdelar för att minimera risk för inpressningar och punktformigt slitage. De exakta legerings- och värmebehandlingsdetaljer följer Hofmanns produktstandarder.
• Begränsad tjocklek (6 mm) för att ge korrekt axiell avstånd utan att väsentligt påverka lyftgeometrin.

Kompatibilitet och användning

• Främst avsedd för Hofmann MTF 3000 och MSE 5000 2-sädlade liftar. Kontrollera mått och MPN mot befintliga komponenter innan montering.
• Lämplig för verkstadsbruk där lyftsystemets cykliska belastningar och upprepade drift ställer krav på slitstyrka och exakt passform.
• Passar i huvudlager/topptöppområden där en lågprofil axiell löpring krävs med de angivna diameterna.

Tekniska fördelar

• Standardmått (77,3 × 55,4 × 6 mm) för enkel utbyte vid underhåll.
• Robust konstruktion som minskar risk för tidig deformation under axiell belastning.
• Användning av Hofmann-nummer (MPN 652.10.15) och GTIN (8054081052993) gör det lättare att säkerställa korrekt reservdel vid beställning och lagerhantering.

Monterings- och inspektionsanteckningar

• Rengör kontaktytor före montering för att säkerställa korrekt sittning och förhindra främmande föremål mellan ring och cylinder.
• Granska ringens yttre och inre diameter för tecken på slitage eller utflackning vid regelbunden service, särskilt om liften har kört många cykler eller utsatts för höga belastningar.
• Vid utbyte, jämför MPN 652.10.15 och mått direkt mot den gamla komponenten för att säkerställa kompatibilitet.

Detta produkt levereras av Hofmann och är identifierat med GTIN 8054081052993 samt tillverkarens nummer 652.10.15. Kontakta din reservdelsleverantör eller Hofmanns tekniska dokumentation för ytterligare toleranser eller monteringsanvisningar vid behov.
