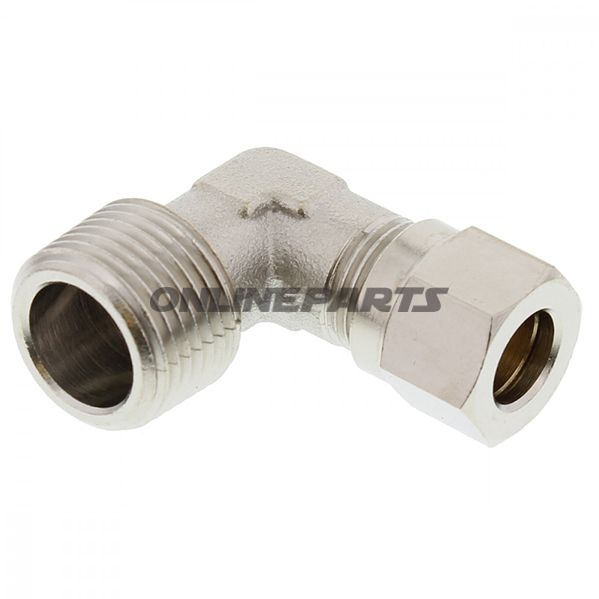

Vinkelkåpa gängning för 8 mm rör – anslutning AC

Produkt: Förbindelse AC (vinkelkåpa gängning) från AC Hydraulic. GTIN: 02.510.00. Tillverkare och artikelnummer (MPN): AC Hydraulic, 652.06.00.

Denna förbindelse är en vinkellådförbindelse avsedd för högtryckssystem med 8 mm rördragning och med en gänganslutning i G 3/8". Huvudfunktionen är att ansluta rör i en 90°-vändpunkt där en tät och mekaniskt robust övergång mellan rör och gängkomponenter krävs.

• Funktion: Skapar en tät, mekanisk förbindelse mellan 8 mm rör och en G 3/8" gänganslutning i en vinkelkonfiguration. Konstruktionen med konisk tätning ger en metall-mot-metall-tätning som kräver korrekt montering för att uppnå läckagesäker anslutning.
• Material: Tillverkad i stål. Stål ger hög styrka, nötningstålighet och motståndskraft mot mekaniska belastningar i hydrauliska system. Beroende på ytbehandling (inte specificerad) kan korrosionsmotstånd variera; i miljöer med fukt eller korrosiva förhållanden rekommenderas lämplig ytbehandling eller val av korrosionsbeständigt material.
• Dimensioner och anslutning: Anslutning för 8 mm rör samt gängstorlek G 3/8". Gängtypen G (parallell cylindrisk rörgäng) kräver ofta tätning med lämplig försegling eller härtutting enligt installationsanvisning och systemkrav.
• Användningsområde: Lämplig för hydraulik- och pneumatikinstallationer, maskinkonstruktion och verkstadslänkar där rör med 8 mm yttre diameter ska ledas in eller ut i en vinkel med G 3/8" gänganslutning. Kan användas i både fasta och servicevänliga sammankopplingar, förutsatt korrekt montering.

Tekniska överväganden vid montering:

• Säkerställ att röret är korrekt avgrillat och rengjort före montering för att säkerställa korrekt passform och tätningsyta.
• Konisk gängförbindelse kräver lämpligt åtdragningsmoment; överstramning kan deformera tätytan och leda till läckage, undertillspänd kan ge dålig tätning.
• Applicering av tätningsmedel på G-gängan täcker inte den koniska tätningen, så följ tillverkarens instruktioner för kombination av packningar eller tätningsmedel vid gänganslutningen.
• Kontrollera kompatibilitet med systemets arbetstryck och med den medföljande rörkvaliteten; ståldelar kan överföra galvanisk korrosion om de kombineras med oförenliga material utan isolering.

Materialegenskaper och hållbarhet: Stål som grundmaterial ger god mekanisk styrka och dimensionell stabilitet under tryck och vibration. Hållbarheten beror på ytbehandling (nickelplätering, zink, härdning osv.) och det omgivande miljö. Om användningen är i frätande miljöer eller utomhus bör korrosionsskydd övervägas.

Kompatibilitet och identifikation: Produkten säljs under märket AC Hydraulic och identifieras med MPN 652.06.00 och GTIN 02.510.00. Dessa nummer används vid beställning och vid kontroll av reservdelslistor för att säkerställa korrekt passform i befintliga system.

Noteringar: Tekniska data som arbetstryck, ytbehandling och toleransklassificering anges inte i de levererade uppgifterna. Vid kritiska installationer rekommenderas det att konsultera AC Hydraulics tekniska dokumentation eller leverantörens datablad för att bekräfta tryckgränser och ytbehandling före montering.
