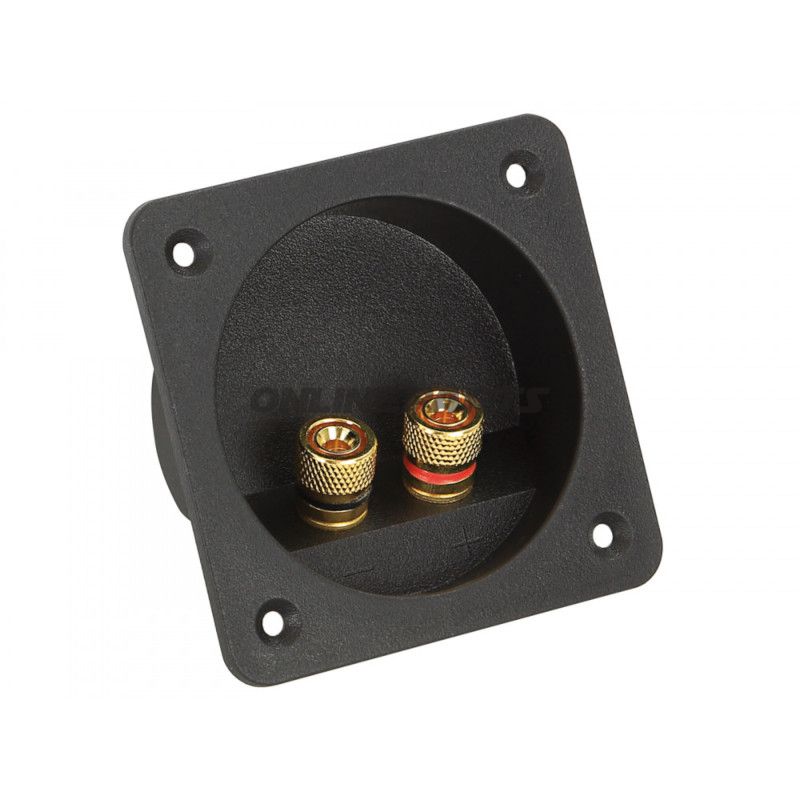

HÖGTALARUTTAG 2-POLIG

2-polig högtalarterminal för kabinetts- och kapslingsmontering

Produkt: 2-polig högtalarterminal från ACV (MPN: 194.08.97, GTIN: 4026724040609). Denna terminal är utvecklad för montering i högtalarkabinetter och andra kapslingar där säker och lågmotståndsförbindelse mellan förstärkare och högtalare krävs.

Funktion

• Ger både banan- och skruvförbindelse: Enkel anslutning med 4 mm bananplug eller direkt skruvfastsättning av högtalarkabel upp till 4 mm² för att minimera kontaktsmotstånd.
• Ugsänkt ram: Terminalen är inbyggd i ett försegt hus för att skydda ledningarna mot mekaniska skador under transport eller vid hantering.
• Stort kontaktområde: Designad med ett relativt stort kontaktområde för att säkerställa god elektrisk kontakt och reducerad oxidering över tid.
• Guldförgyllda kontaktytor: Förbättrar korrosionsbeständighet och reducerar övergångsresistans vid upp- och nedkoppling.

Material och konstruktion

• Ram: ABS-plast, 3 mm tjock — robust, dimensionsstabil och lämplig för inbyggnad i trä- eller MDF-kabinetter utan oavsiktlig deformation.
• Kontaktdelar: Guldförgyllda metallanslutningar för bättre elektrisk kontakt och korrosionsskydd.
• Inre anslutningar: Flat tunga på 5,2 mm samt möjlighet för löduttagning, vilket underlättar anpassning till olika interna ledningar.

Mått och monteringsdata

• Exteriöra installationsmått: 78,3 mm × 78,3 mm — plant panelmonteringsformat.
• Monteringsdiameter (yttre öppning): Ø 67 mm.
• Borra avstånd för monteringsskruvar: 59 mm mellan skruvhålen.
• Borrhål för monteringsskruvar: Ø 4 mm.
• Försänkning för skruvhuvud: Ø 7,3 mm × 1,5 mm (så att skruvhuvuden ligger i plan med ramen).
• Externa förbindelser: Bananknappning Ø 5 mm / skruvöppning Ø 5 mm.

Kompatibilitet och användning

• Huvudsakligen avsedd för inbyggnad i högtalarkabinetter, subwoofer-kassar och andra akustiska kapslingar där plats och skydd av terminaler är viktigt.
• Passar standard 4 mm banankontakt och kablar upp till cirka 4 mm² vid skruvförbindelse; kan användas i både professionella och gör-det-själv-kabinetbyggnationer.

Valfria tillbehörsreferenser

• Bananstift enkel (1 röd / 1 svart) till klämmor 4–6 mm²: artikelnummer 30.4070-01.
• Bananstift dubbel (1 röd / 1 svart) till klämmor 4–6 mm²: artikelnummer 30.4070-02.

Monteringsanmärkningar

• Säkerställ korrekt utskärning och förboring i kabinetmaterialet enligt angivna mått för att undvika spänningar i ramen.
• Vid användning av skruvförbindelse: dra åt skruvarna till lämplig moment för att undvika skada på kabelns ledare eller terminalens gängor.
• Guldförgylningen minskar, men eliminerar inte behovet av periodisk kontroll i korrosiva miljöer.

ACV:s 2-poliga högtalarterminal (MPN 194.08.97, GTIN 4026724040609) är ett praktiskt val för mekaniker och erfarna motorcykelentusiaster eller ljudintresserade som söker en robust, skyddad och flexibel anslutningslösning för kabinetmontering.
