Höger bakljus

Baklykta för högra sidan för släpvagnar och dragfordon

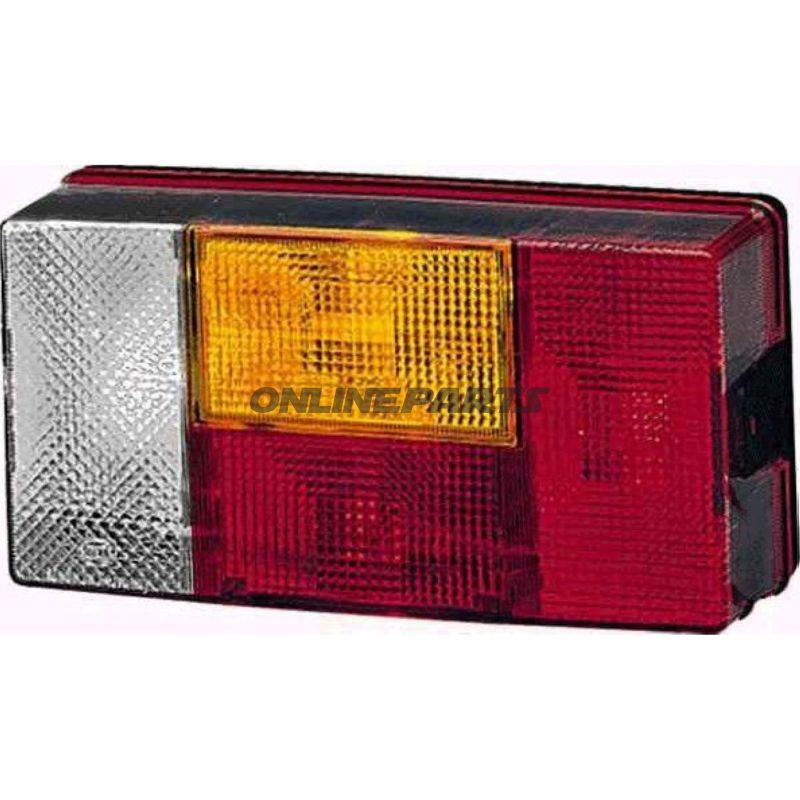

Denna högra baklykta från Hella (MPN: 102.57.17, GTIN: 4082300025972) är en kombinerad ljusenhet avsedd för horisontell montering på dragfordon och, där godkännande finns, på släpvagnar. Den levererar flera belysningsfunktioner i ett kompakt hus och är utförd med fokus på driftsäkerhet och enkel montering.

Funktion och användning

• Komplett ljusenhet med följande funktioner: röd baklampa och reflex, rött bromsljus, gult blinkljus och vitt backljus (kristallklart lins).
• Designad för horisontell fastsättning på högra sidan av fordonet eller släpvagnen.
• Godkännandemärken: E13 9385 och E13 9531, vilket visar överensstämmelse med relevanta typkrav för ljusfunktioner.

Material och konstruktion

• Hus och bottenplatta är svartlackerad plast, vald för låg vikt och korrosionsbeständighet i utomhusmiljöer.
• Linser i färgerna röd, gul och klar är formsprutade för att ge korrekt ljusfördelning för varje funktion utan extra optik.
• Inbyggd packning för tät montage mot kaross/monteringsyta, vilket minskar risken för inträngning av fukt.
• Fyra monteringshål (Ø 6 mm) för mekanisk fastsättning och en gummitätning/pressning för ledning för elektrisk anslutning.

Elektriska och måtttekniska data

• Nominal driftspänning: 12/24 V, kompatibel med både personbils- och lastbilssystem.
• Lämpliga ljuskällor: 3 × P21W (för baklampa/broms/stop/indikatorfunktioner) och 1 × R10W (för backljus) — standard glödlampor används i socklarna.
• Mått (B × H × D): 210 × 108 × 66 mm — kompakt profil för enkel placering i bakpartiet.
• Antal belysningsfunktioner: 5 (bakljus, reflex, bromsljus, blinkljus, backljus).

Montering och underhåll

• Monteras horisontellt med de fyra Ø 6 mm bultarna eller skruvarna genom bottenplattan. Använd lämplig tätning och moment vid fastsättning för att undvika deformation av huset.
• Kontrollera korrekt polaritet och säkringsstorlek vid anslutning till 12/24 V system. Byt lampor vid behov med angivna typer för att bevara funktionalitet och överensstämmelse med godkännandet.
• Regelbunden kontroll av packningens skick rekommenderas för att säkerställa tätning mot vatten och smuts. Vid tecken på sprickor i lins eller hus bör enheten bytas ut.

Kompatibilitet

• Lämplig för montering på dragfordon och släpvagnar, förutsatt att eventuell lokal godkännande (typ- eller delgodkännande) för släpvagnsbelysning finns där detta krävs.
• Elektriskt kompatibel med både 12 V och 24 V system; använd de angivna lampa typerna för korrekt ljusstyrka och funktion.

Identifiering

• Tillverkare/märke: Hella — känd leverantör av fordonsbelysning, vilket kan vara relevant vid reservdelar och matchande komponenter.
• Artikelnr (MPN): 102.57.17
• GTIN: 4082300025972

Beskrivningen bygger på produktens tekniska specifikationer: kompakta mått, flerfunktionslinser och standardlampor som gör enheten lämplig för professionella installationer och reservdelsbyte på fordon och släpvagnar.
