Hella Toggle Switch On Off Aluminium

Kippswitch i aluminium för montering i instrumentpanel — Hella vippswitch

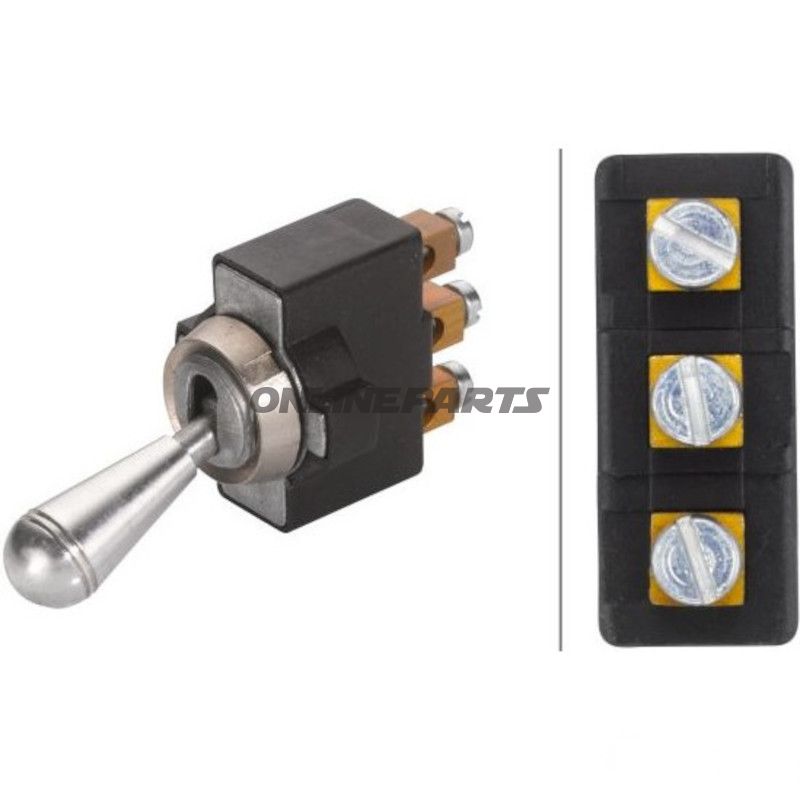

Produktbeskrivning: Denna vippswitch i aluminium från Hella (MPN: 145.23.74, GTIN: 4082300190137) är en mekanisk vip-/omkopplare avsedd för montering i instrumentpaneler eller kontrollpaneler på motorcyklar och liknande fordon. Strömbrytaren fungerar som en tvåpositions(1 och 2) omkopplare med vippaktivering och tre anslutningar.

Funktion och användning:

• Vippaktivering: Användaren växlar mellan två elektriska kretsar genom att vippa strömbrytaren till position 1 eller 2.
• Omkopplingsfunktion (Wechselschalter): En gemensam ingång kan kopplas till antingen av de två utgångarna, vilket är användbart för val av funktion eller styrning av två separata kretsar.
• Tre anslutningar: Standardkonfiguration med tre terminaler för gemensam/utgång A/utgång B.
• Monteringsmetod: Fästs med skruv i ett rundat monteringshål (se dimensioner nedan).

Material och konstruktion:

• Front och manöverarm är utförda i aluminium (silverfärgad) för ett robust och visuellt enhetligt utseende i metalpaneler.
• Strömbrytarens inre delar är tillverkade i metall och isolerande material dimensionerade för de angivna elektriska belastningarna. Valet av aluminium i fronten ger god mekanisk hållbarhet utan att vara onödigt tung.

Elektriska specifikationer och mekanisk information:

• Spännings-/strömkapacitet: Vid 12 V är kapaciteten angiven till 5 A; vid 24 V är den angiven till 2 A. Dessa värden anger strömbrytarens nominella gränser och bör matchas med den faktiska belastningen i den anslutna kretsen.
• Växlingslägen: 2 positioner (markerade 1 och 2).
• Antal anslutningar: 3 terminaler.
• Monteringshål: Ø 12,5 mm — beräkna lämpliga toleranser och tätningar vid inbyggnad i panel.

Kompatibilitet och användningsområden:

• Lämplig för styrning av enkla elektriska funktioner på motorcyklar, sidovagnar, veteranbilar eller specialbyggen där tvåpositionsomkopplare krävs.
• Användning i lågströmsapplikationer eller som signal-/styrkontakt. För tyngre belastningar rekommenderas extern relä.

Monteringstips:

• Borra/skär monteringshål Ø 12,5 mm. Kontrollera paneltjocklek i förhållande till strömbrytarens klämfäste.
• Säkra korrekt krympning/isolering av ledningar på terminalerna och använd eventuellt kabelskor eller lödförbindningar beroende på installationens krav.
• Vid montering i utsatta miljöer rekommenderas korrekt tätning och korrosionsskydd av elektriska förbindelser.

Identifiering: Produkten marknadsförs av tillverkaren Hella och finns under artikelnummer (MPN) 145.23.74. GTIN 4082300190137 kan användas för uppslag i reservdels- och logistiksystem.

Anmärkningar: De angivna elektriska belastningsvärdena är nominella. Om strömbrytaren ska föra högre strömmar eller frekventa belastningsväxlingar rekommenderas användning av en extern relä- eller kontaktorlösning för att förlänga strömbrytarens livslängd.
