Hella Open Relay 4-Pole 12V

Slutrelä 4-poligt för 12 V – Hella (slutkontakt för lampor och förbrukare)

Produktöversikt: Detta är ett 4-poligt slutrelä från Hella (MPN: 108.05.63, GTIN: 4082300078657) avsett för 12 V-system. Reläet sluter kretsen mellan batteri/strömkälla och en elektrisk belastning, t.ex. strålkastare, extraljus, tuta, värmeelement, fläktar, motorer, fönstermotorer, klimatanläggning eller tändningsrelaterade kretsar.

Funktion och användning:

• Reläet fungerar som en elektrisk strömbrytare styrd av en spole: när spolen spänns sluts kontakterna och levererar ström till belastningen.
• 4-polig konfiguration möjliggör separat styrning av flera kretsar eller förbättrad kontaktlayout i fordonsinstallationer.
• Med parallellmotstånd till spolen, vilket minskar spänningsspikar och hjälper vid avledning av spolespänning vid frånslag.
• Typiska användningsområden inkluderar högströmsförbrukare i motorutrymmet och kupén, där det är önskvärt att leda hög ström genom reläet istället för via instrumentpanelen eller strömbrytare.

Material och konstruktion:

• Hölje och kontakter är utformade för bilbruk med fokus på elektrisk ledningsförmåga och mekanisk hållbarhet. Hella som tillverkare använder material och ytbehandlingar som minskar korrosion och säkerställer stabil kontaktresistans över tid.
• Spole och parallellmotstånd är dimensionerade för stabila på-/avkopplingsförlopp vid 12 V-system. Konstruktionen är enkel, driftssäker och lämpad för motor- och fordonsmiljöer.

Tekniska egenskaper:

• Spänning: 12 V (lämpligt för standard 12 V fordonssystem).
• Antal poler: 4 (slutkontakt).

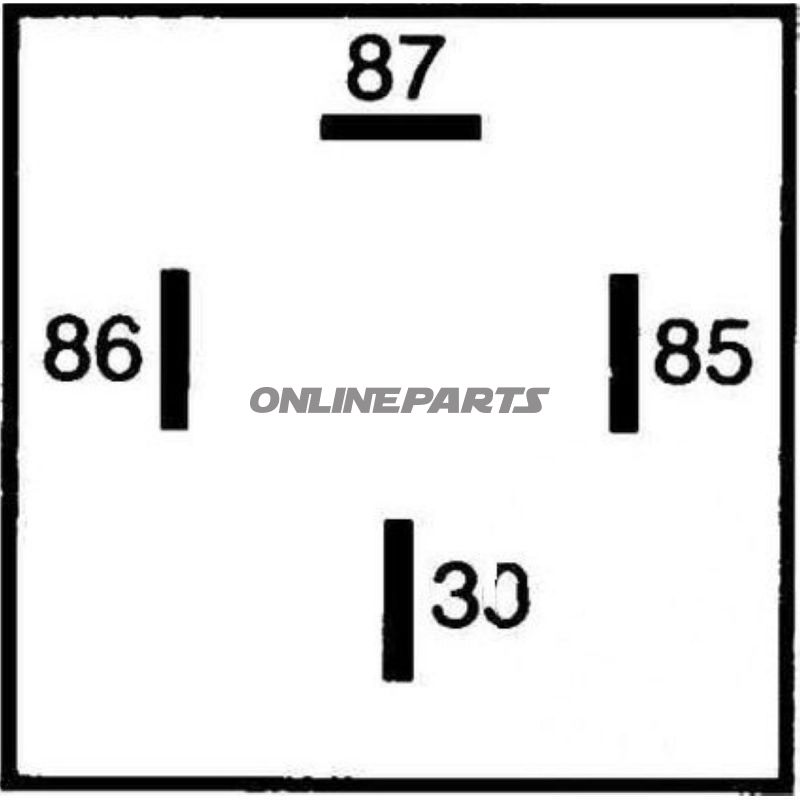

• Schematisk diagram: S2.
• Plug-id: B (anslutningsutförande enligt tillverkarens märkning).
• Max driftstemperatur: upp till 80 °C.
• Belastningskapaciteter vid +80 °C för slutkontakt: ohmsk (resistiv) 40 A, induktiv 35 A, kapacitiv 30 A.
• Det medföljer ingen hållare.

Fördelar i praktiken:

• Hög strömkapacitet (upp till 40 A vid resistiv belastning) gör reläet lämpligt för direktstyrning av strålkastare, fläktar och andra högströmsförbrukare utan att belasta styrkontakter.
• Parallellmotstånd vid spolen minskar elektromagnetiska störningar och förbättrar spoleavkopplingens kontroll, vilket är användbart i känsliga elektriska system.
• Robust temperaturklassning och känd tillverkarkvalitet från Hella (MPN: 108.05.63) säkerställer förutsägbar prestanda i motormiljöer upp till angiven temperaturgräns.

Kompatibilitet och montering:

• Utformat för 12 V fordonssystem; kompatibilitet beror på sticktyp (Plug-id: B) och det elektriska schemat i installationen.
• Kontrollera schematisk diagram S2 och fordonets/utrustningens kabelplan före utbyte för att säkerställa korrekt anslutning av polerna.
• Det finns ingen integrerad hållare inkluderad; montering kräver lämplig hållare eller fästanordning enligt fordonets layout.

Tekniska data (sammanfattning):

Produkten är från Hella och identifieras med MPN 108.05.63 och GTIN 4082300078657. Vid tvekan om elektrisk matchning till specifika användningar rekommenderas kontroll av fordonets elektriska schema och eventuellt användning av multimeter vid demontering.
