Hella Changeover Relay 5-Pinshunt Relay

5-polig växellåsningsrelä 12 V för bil- och motorcykelanvändning

Hella växellåsningsrelä (GTIN: 4082300576092, MPN: 108.01.88) är ett 5-poligt mini-relä för 12 V-system, utformat för att ansluta och bryta strömmen mellan strömkälla och elektriska användare som strålkastare, extraljus, horn, värme- och flädersenheter, ruta- och klimatanläggningar samt tändanordningar.

Funktion

• Reläet fungerar som en byterelä (växelfunktion) som väljer mellan kretsens på- och avkoppling via en intern spole och kontaktpar.
• Vid aktivering stänger reläet kretsen mellan strömkälla och belastning, vilket minskar belastningen på manöverkontakter och säkerställer lägre spänningsfall i kraftiga strömförande kretsar.
• Parallell motstånd över spolen dämpar spole-spänningstoppar och förebygger elektromagnetisk störning vid inkoppling/utkoppling.

Material och elektriska egenskaper

• Kapsling och interna kontakter är konstruerade för vanligt fordonssysslor; komponentval prioriterar slitstyrka hos strömförande kontaktmaterial och stabil kontaktmotstånd under belastning.
• Kontaktmaterial och terminaler: plana spårterminaler på 4,8 mm och 6,3 mm (klemme 3 och 5 som 6,3 mm), utförda för säker elektrisk förbindelse och mekanisk passform i standard flatkabel-honk/hank-system.
• Integrerad parallellmodstånd till spolen minskar spolglid och ökar driftsäkerheten i fordonsmiljöer med elektromagnetisk störning.

Tekniska data och prestanda

• Spänningsförsörjning: 12 V
• Polantal: 5
• Växlings-/funktions typ: byterelä (växelläge)

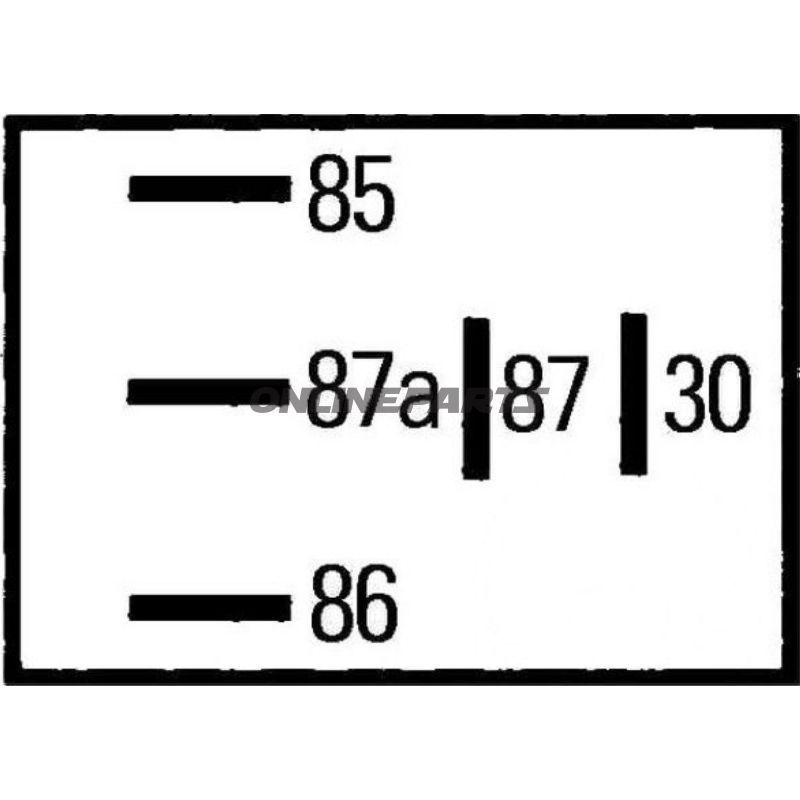

• Anslutningstyp: 3 spårterminaler 4,8 mm + 2 plana 6,3 mm (Plug ID: C1)
• Skematiskt uppbyggnad: W2
• Driftstemperatur, max: 80 °C
• Belastningskapacitet vid +80 °C ( normalt öppet kontakt): resistiv 20 A, induktiv 11 A, kapacitiv 20 A
• Belastningskapacitet vid +80 °C ( normalt stängt kontakt): resistiv 10 A, induktiv 11 A, kapacitiv 10 A
• Medföljande hållare: Nej (mini-relä utan fäste)

Praktiska fördelar i verkstaden

• Standardiserade flatkabelanslutningar (4,8/6,3 mm) gör reläet enkelt att integrera i befintliga kablar och stikfördelare utan specialverktyg.
• Den parallella motstanden till spolen minskar risk för störningar på känsliga styrenheter och lämnar inte behov av extra dämpningskretsar i de flesta användningar.
• Kompakt mini-utförande utan hållare gör det lämpligt i trånga monteringsplatser och som ersättning för fabrikstillbehör i strålkastarljus- eller extraljusinstallationer.

Kompatibilitet och användning

• Lämplig för bil- och motorcykelapplikationer där en 5-polig växelfunktion vid 12 V krävs.
• Typiska användningar: strålkastare, extraljus, horn, värme- och ventilationsmotorer, fönsterlyftare, klimatanläggningar och tändrelaterade kretsar.

Referens

Produkten säljs under märket Hella (MPN 108.01.88, GTIN 4082300576092). De tekniska uppgifterna är till för att underlätta korrekt utbyte och val i verkstadskontekst; se till att jämföra stiktyp (C1) och belastningskrav med befintlig krets innan montering.
