Helicoil Plus Thread Insert M10 X 1Repair Kit

Gängreparationssats HELICOIL® Plus M10 x 1 för metall och rostfritt stål

Produkt: HELICOIL® Plus M10 x 1 reparationssats (Böllhoff/Helicoil)
Varumärke: Helicoil
MPN: 485.03.76
GTIN: 4250361200120

Denna reparationssats innehåller komponenter för professionell reparation av skadade eller utslitna M10 x 1 metriska gängor i detaljer av metall och rostfritt stål. Satsen är avsedd för verkstäder och erfarna mekaniker som behöver återställa gängfunktionen med fokus på hållbarhet och upprepad användning.

• Funktion: Satsen används för att sätta in en gänginsats (Helicoil® plus), som återställer en precis och slitstark invändig gänga i ett förborrat hål. Insatsen bär bultens belastning och skyddar det ursprungliga detaljmaterialet mot ytterligare skador.

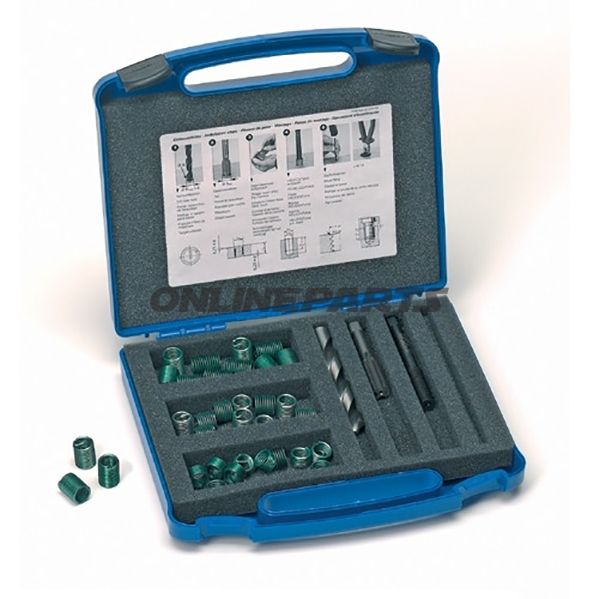

• Innehåll: gänginsatser (Helicoil® plus) i längderna 1×d, 1,5×d och 2×d, spiralborr för förborrning, handhankar (HSS) för gängskärning, installationsdorn (insättningsstift) och tappbrytare för att bryta av insatsens brytstift efter montering.
• Dimension: M10 x 1,00 (metrisk ISO-gänga).

Material och egenskaper

Helicoil® plus-insatserna är tillverkade av austenitiskt krom-nickel-stål med en dokumenterad draghållfasthet på minst 1 400 N/mm². Materialet valdes för sin kombination av styrka och korrosionsbeständighet i metalliska applikationer. Den valsade tråden ger en yta med låg råhet och enhetlig trådgeometri, vilket resulterar i:

• Hög slitstyrka och ökat motstånd mot upprepad montering/demontering.
• Låg och stabil gängfriktion, vilket vid upprepade åtdragningar leder till en mer enhetlig förspänningskraft vid samma moment.
• Minskad torsionspåverkan jämfört med avskurna (skurna) trådar, vilket minskar risken för skada på insatsen vid montering.

Låg ytråhet (upp till 90 % lägre än vid skurna gängor) innebär bättre utnyttjande av hållfasta bultars flytgräns och mer förutsägbar beteende vid upprepad skruvbearbetning.

Användning och montering

• Förborra med medföljande spiralborr till korrekt diameter.
• Skär ny gänga med medföljande handhank (HSS) efter borrsteget.
• Skruva in insatsen med hjälp av installationsdornet tills den sitter korrekt i nivå med eller något under detaljens yta.
• Bryt av insatsens monteringspinne med tappbrytaren så att den invändiga gängan är fri för bulten.

Följ alltid tillverkarens toleranser och borr-/hankdiametrar för den angivna M10 x 1-gängan för att uppnå korrekt passform och funktion.

Kompatibilitet och användningsområden

Satsen är lämplig för reparation av gängor i aluminium, aluminiumlegeringar, mjukare stålsorter och rostfritt stål där ursprunglig gänga är skadad eller utsliten. Typiska användningsområden inkluderar motorblock, cylindrar, växellådor och andra maskinkomponenter där en pålitlig invändig gänga krävs.

Anmärkningar

• Produkten levereras som reparationssats med nämnda verktyg och insatslängder. Antalet insatser i satsen är anpassat efter verkstadens behov och framgår av förpackningens innehåll — kontakta leverantör om specifika mängder krävs för dokumentation.
• MPN 485.03.76 och GTIN 4250361200120 är användbara referenser vid ombeställning eller vid sökning efter tekniska data hos Helicoil/Böllhoff.

Denna reparationssats erbjuder en dokumenterad, mekanisk lösning för gängreparation, med materialval och komponenter anpassade för professionell användning i verkstäder och industrimiljöer.
