HELICOIL® Plus-sortiment KA M5-M12 DIN13 gängreparation

Gängreparation: HELICOIL® Plus-sortiment för M5–M12 (DIN 13)

Produktöversikt
Detta HELICOIL® Plus-sortiment från Helicoil (MPN: 485.40.30, GTIN: 4250361202926) innehåller gänginsatser och nödvändiga verktyg för reparation och förstärkning av metrisk ISO-gänga i metall och rostfritt stål i storlekarna M5 till M12 (DIN 13). Setet är komponerat för användning i verkstäder och av erfarna mekaniker, där hållbarhet och upprepade monteringscykler är viktiga.

Funktion och användning
HELICOIL® Plus-insatser återställer skadade eller utslitna invändiga gängor och ger samtidigt en slitstark, lågfriktionsgänga för upprepad montering. I praktiken borras och gängskärs den skadade gängan, varefter insatsen monteras med den medföljande monteringsspindeln. Resultatet är en ny, exakt gänga med förbättrad ytfinish och jämn vridmoment-till-förspänningsförhållande vid upprepad skruvning.

• Täckning av storlekar: M5, M6, M8, M10 och M12 i olika längder (till exempel M5×5 / 7,5 / 10; M6×6 / 9 / 12; M8×8 / 12 / 16; M10×10 / 15 / 20; M12×12 / 18 / 24).
• Typisk användning: Reparation av axlar, motor- och chassikomponenter samt andra maskindelar i aluminium, gjutjärn och stål där originalgängor är skadade eller behöver förstärkas.

Material och mekaniska egenskaper
HELICOIL® Plus-insatserna är tillverkade av austenitiskt krom-nickelstål med en draghållfasthet på minst 1400 N/mm². Den valsade trådytan har hög finish, vilket minskar ytjämnheten avsevärt jämfört med skurna gängor. Den låga och konstanta gängfriktionen innebär att samma åtdragningsmoment ger högre och mer enhetlig förspänningskraft vid upprepade sammanfogningar. Det ger bättre utnyttjande av flytgränsen för högstyrkeboltar och minskar torsionsspänningar under montering.

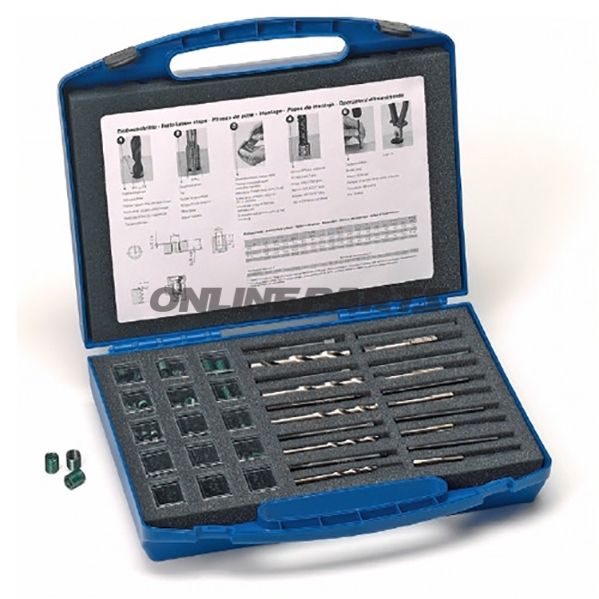

Medföljande verktyg och innehåll
Sortimentet innehåller gänginsatser i angivna dimensioner och längder samt nödvändiga verktyg för montering och förberedelse: spiralborr för urborning, handtappar (HSS) för gängskärning, monteringsspindlar och zapfenbrecher (verktyg för att bryta monteringsdelens brottdel). Verktygen är designade för professionell användning och anpassade till de medföljande insatsernas geometri.

Praktiska fördelar

• Långtidsbeständig gänga med hög slitstyrka i metall och rostfritt stål.
• Minskad ytråhet (upp till cirka 90 % lägre än skurna gängor), vilket reducerar friktion och torsionsspänning vid montering.
• Enhetlig förspänning vid upprepad montering, vilket är relevant i applikationer med frekvent demontering.
• Komplett set med insatsstorlekar och verktyg, anpassat för verkstadsarbete.

Kompatibilitet och anmärkningar
Setet följer metrisk ISO-gänga enligt DIN 13 och passar vanliga rör och gänghål i angivna storlekar. Vid reparationsarbete är korrekt förberedelse av hålet (urborrning och gängskärning med handtapp) avgörande för funktion och livslängd. Materialval bör bedömas i förhållande till korrosionsförhållanden och kontaktmaterial – austenitiskt krom-nickelstål är korrosionsbeständigt, men i kombination med andra metaller kan galvaniska effekter uppstå.

Identifiering
Produkten marknadsförs av Helicoil under MPN 485.40.30 och kan identifieras via GTIN 4250361202926 för inköp och lagerhantering.

Praktiska råd
Använd de medföljande HSS-handtapparna och spiralborrarna enligt tillverkarens anvisningar för att säkerställa korrekt passform. Kontrollera insatshöjden i förhållande till arbetsstyckets yta och se till att brottdelen avlägsnas efter montering så att insatsen sitter korrekt. Vid arbete i kritiska komponenter följ tillverkarens reparations- och monteringsanvisningar.
