HELICOIL® Plus M9 REPARATUR-Set reparation gänga

HELICOIL® Plus M9 gängreparationssats för metaller (M9 x 1,25)

Produkt: HELICOIL® Plus reparationssats för gängreparation, märke Helicoil. MPN: 485.06.24. GTIN: 4250361200106.

Denna reparationssats är avsedd för utbyte och reparation av skadade eller slitna metriska ISO-gängor i metalldetaljer, särskilt där ursprunglig gänga i mjukare material (aluminium, lättmetaller) ska återställas till en stark och slitstark lösning. Satsen innehåller verktyg och insatsgängor som möjliggör framställning av en ny, exakt gänga av rostfritt, austenitiskt krom-nickelstål i dimensionen M9 x 1,25.

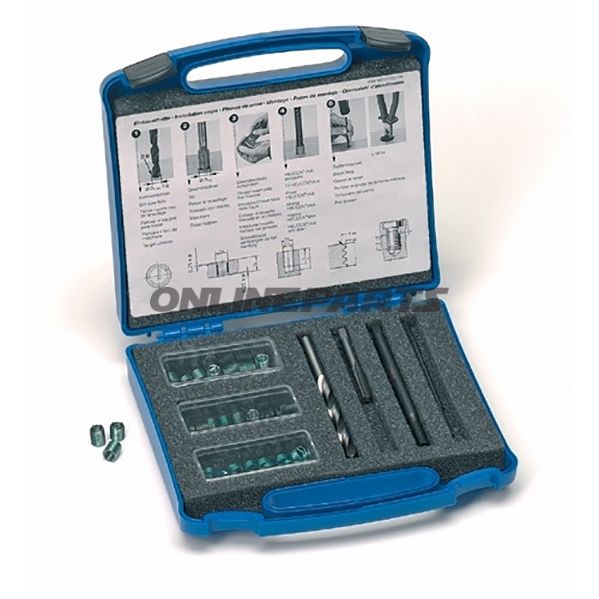

• Innehåll i satsen: gänginsatser (HELICOIL® plus), spiralborr (förborrning), handgängsnitt i HSS (för skärning av förberedande gänga i hålet), monteringsspindel (för insättning av insatsen) och stiftbrytare (för att bryta av monteringsstiftet).
• Dimension: M9 x 1,25.
• Längder: insatsgängor i flera längder (1 d, 1,5 d, 2 d) för att anpassa ingreppsdjup efter detaljens gods.

Funktion och användning

HELICOIL® plus insatsen fungerar som en invändig gänga inlagd i ett förberett hål. Efter borrning och gängning läggs den rullade trådinsatsen i med monteringsspindel, varefter monteringsstiftet bryts av. Resultatet är en ny, fullt funktionell gänga med intern profil motsvarande den metriska ISO-gängstorleken M9 x 1,25. Användningen är typisk vid reparation av gängor i motorblock, karossupphängningar, motorfästen eller andra maskindelar där ursprunglig gänga är skadad eller utmattad.

Materialegenskaper

• Insatserna är tillverkade av austenitiskt krom-nickelstål (rostfritt stål) med en draghållfasthet på minst 1400 N/mm². Materialet säkerställer korrosionsbeständighet och mekanisk styrka vid upprepade sammanfogningar.
• Den rullade mutterprofilen ger en hög ytfinish och låg ytjämnhet. Låg ruhet innebär minskad friktion vid åtdragning och lägre torsionsspänning jämfört med avskurna gängor.
• Den låga och konstanta gängfriktionen gör att upprepade sammanfogningar vid samma åtdragningsmoment ger en mer enhetlig förspänningskraft, vilket utnyttjar styrkan hos högstyrksskruvar bättre.

Tekniska fördelar för mekaniker

• Ger en slitstark och dimensionellt exakt gänga i mjukare basmaterial.
• Minskad torsionsspänning vid montering jämfört med traditionella avskurna gängor, vilket minskar risken för skruvskador vid montage.
• Högt draghållfasthetsmaterial och god ytfinish leder till enhetlig prestanda vid upprepade sammanfogningar.
• Inkluderat verktyg för borrning, gängning och insättning gör satsen användbar i verkstadssituationer utan behov av ytterligare specialdelar.

Kompatibilitet och användningsområden

Satsen är lämplig för metalkärnor där en M9 x 1,25 gänga önskas etableras eller repareras. Typiska användningsområden inkluderar motorcykel- och bilmotorer, transmissionskomponenter, monteringspunkter i aluminiumlegeringar och andra lättmetallskomponenter där en stark, korrosionsbeständig insatsgänga är önskvärd. Var uppmärksam på korrekt förberedelse av hål och efterlevnad av borr- och gängmått för att säkerställa korrekt passform och belastningsfördelning.

Praktiska anmärkningar

• Följ medföljande borr- och gängmått samt monteringsinstruktioner för att uppnå korrekt inrepslängd (1 d, 1,5 d eller 2 d) i förhållande till godstjockleken.
• Materialval och draghållfasthet gör insatsen varaktig under normala driftsförhållanden; bedöm alltid basmaterialets skick innan reparation.
• HELICOIL® levereras av varumärket Helicoil, MPN 485.06.24, och GTIN 4250361200106 indikerar ett originalset från tillverkarens sortiment.
