HELICOIL® Plus M7 REPARATUR-Set reparation av gängor

HELICOIL® Plus M7 reparationssats för metrisk gänga i metall och rostfritt stål

Produktöversikt
Detta HELICOIL® Plus M7 reparationssats från Helicoil (MPN: 485.02.51, GTIN: 4250361200076) är utformat för reparation och återställning av skadade eller slitna ISO-metriska gängor i metall och rostfritt stål. Satsen innehåller verktyg och gänginsatser som möjliggör att skapa en ny, stark gänga i ett förborrat hål och därigenom återställa funktionaliteten i komponenter där gängan annars skulle vara oanvändbar.

Funktion och användning

• Gänginsatserna (HELICOIL® Plus) sätts i ett förberett hål för att bilda en ny invändig gänga med ISO-metrisk M7-profil.
• Satsen är lämpligt för reparation av gängor i maskindelar, motor- och karosskomponenter och andra metalldelar där originalgängan är skadad, utsliten eller avstrippad.
• Används vid serieunderhåll, verkstadsreparationer eller fältreparationer av fordon och maskiner.

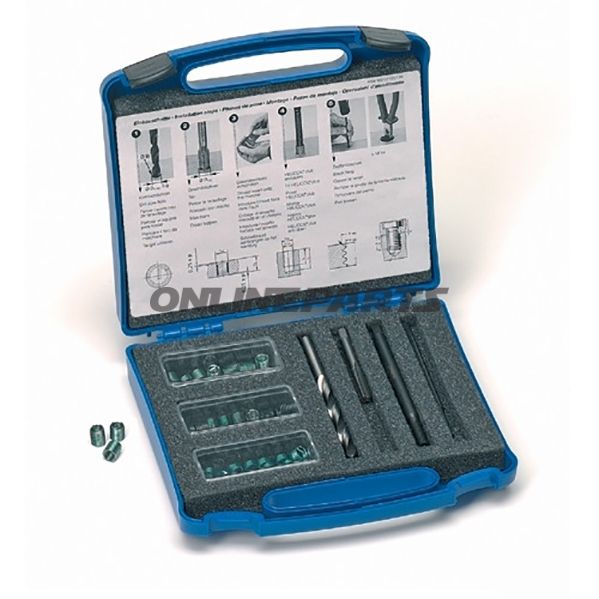

Innehåll och verktyg

• Gänginsatser i M7 (HELICOIL® Plus) i olika längder.
• Spiralborr för förborrning av den gamla gängan.
• Handtappar (HSS) för att skära gänga i förborrningen (förberedelsegänga).
• Installationsstift (insättningsspindel) för korrekt införande av insatsen.
• Brytstift för att bryta loss installationsarmen efter insättning.

Material och mekaniska egenskaper

• HELICOIL® Plus-insatserna är tillverkade av austenitiskt krom-nickelstål med en draghållfasthet på minst 1400 N/mm². Materialet erbjuder god seghet och korrosionsbeständighet i normala verkstadsmiljöer.
• Den valsade tråden på muttergängan ger hög ytkvalitet och låg ytjämnhet. Detta medför ett lägre och mer konstant gängfriktionsmoment jämfört med skurna gängor.
• Låg ytjämnhet minskar torsionsspänningar vid insättning av bultar och ger vid upprepade sammanfogningar en mer enhetlig förspänning vid samma åtdragningsmoment. Det förbättrar utnyttjandet av sträckgränsen för högstyrkebultar.

Kompatibilitet och användningsbegränsningar

• Satsen är avsedd för metrisk ISO-gänga M7. Kontrollera komponentmaterial och gods­tjocklek för att säkerställa korrekt insättningsdjup och längd på insatsen.
• Inte lämplig för gängor i mjuka icke-metalliska material utan särskild bedömning av förankring och belastningsförhållanden.

Fördelar med HELICOIL® Plus-konstruktionen

• Hög mekanisk styrka tack vare materialet och valsad tråd.
• Lägre gängfriktion och lägre ytjämnhet än skurna gängor, vilket minskar torsionspåverkan vid montering.
• Bättre konsekvens i förspänningskraft vid upprepade sammanfogningar, vilket är viktigt för komponenter som demonteras och sätts ihop ofta.

Praktiska anmärkningar

• Följ monteringsanvisningarna noggrant: korrekt förborrning, skärning av förberedelsegänga och användning av installationsstift säkerställer korrekt placering och funktion av insatsen.
• Använd lämpliga skär- och smörjtekniker med HSS-tapparna för att uppnå korrekt gängprofil och förlängd verktygslivslängd.

Identifiering
Produkten säljs under varumärket Helicoil och kan identifieras med MPN 485.02.51 och GTIN 4250361200076.
