HELICOIL® Plus M12 REPARATUR-set reparation av gängor

HELICOIL® Plus M12 reparationssats för gängreparation i metaller

Produkt: HELICOIL® Plus M12 reparationssats levererad av Helicoil / Böllhoff. MPN: 485.04.42. GTIN: 4250361200151.

Denna sats är avsedd för reparation av skadade eller slitna M12-gängor i metall och rostfritt stål. Satsen innehåller de verktyg och gänginsatser som krävs för att etablera en ny, hållbar gänga med metriska ISO-dimensioner, som kan ta emot originalbultens krav på förspänning.

• Funktion: Ersättning av skadade invändiga gängor genom insättning av HELICOIL® Plus gänginsatser. Insatserna skapar en intern gänga med förbättrad slitstyrka och lägre friktion jämfört med skurna gängor, vilket bevarar eller förbättrar förspänningskapaciteten vid upprepad montering.

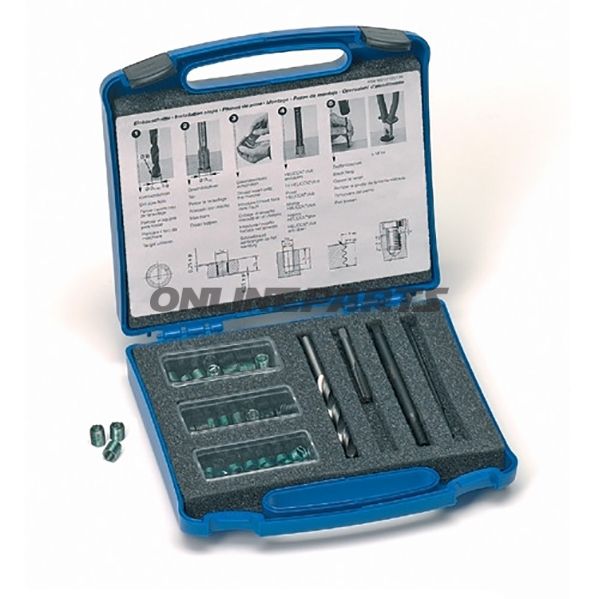

• Komponenter i satsen:
  • HELICOIL® Plus gänginsatser i M12, i längder motsvarande 1d, 1,5d och 2d (antal per längd i satsen specificeras av tillverkaren; observera att sortiment/förpackning kan variera).
  • Spiralborr för förboring.
  • Handgängverktyg (HSS) för att förbereda gängförloppet.
  • Installationsdorn (insatsvridare) för korrekt placering av insatsen.
  • Gängbrytare/stift för att bryta av monteringsstiftet.
• Material och egenskaper:
  • HELICOIL® Plus-insatsen är tillverkad av austenitiskt krom-nickelstål med en draghållfasthet på minst 1400 N/mm². Materialet är valt för korrosionsbeständighet och mekanisk styrka i tillämpningar där rostfritt stål eller legeringar är relevanta.
  • Den rullade muttertråden har hög ytförädling, vilket resulterar i lågt och konstant gängfriktionsmoment. Lägre friktion ger högre och mer konsekvent förspänningskraft vid samma åtdragningsmoment vid upprepad montering.
  • Jämfört med skurna gängor minskas ytrugheten avsevärt (upp till cirka 90 % enligt tillverkaren), vilket minskar vridpåverkan på insatsen under installation och användning.
• Användning och arbetsflöde:
  1. Förborra den skadade gängan till föreskriven diameter med medföljande spiralborr.
  2. Skär eller rensa gängpassningen med HSS-handgängverktyget för att skapa korrekt förankring.
  3. Placera HELICOIL®-insatsen på installationsdornet och för insatsen ner i det förberedda hålet.
  4. Använd gängbrytaren/stiftet för att bryta av monteringsstiftet så att insatsen frigörs korrekt i hålet.
  5. Kontrollera insättningen och prova med bestämmande bult för att säkerställa korrekt ingrepp och förspänning.
• Fördelar i praktiken:
  • Återställer gängans funktionalitet utan behov av större utskärning eller insättning av ny detalj.
  • Passar för högstyrkebultar tack vare materialets draghållfasthet och låga ytfriiktion, vilket möjliggör bättre utnyttjande av bultens flytgräns.
  • Minskat slitage och lägre risk för upprepad skada vid frekvent loss- och åtdragning.
• Kompatibilitet och användningsområden: Lämplig för reparation av M12-gängor i aluminiumdetaljer, stål och rostfritt stål i motorcyklar, maskineri och andra mekaniska sammanfogningar där metriska ISO-gängor används. Lämplig för verkstäder och underhållsarbete utfört av erfarna mekaniker.

Observera: Produkten marknadsförs under varumärket Helicoil och har tillverkarens artikelnummer (MPN) 485.04.42. GTIN 4250361200151 identifierar detta specifika reparationspaket. Följ alltid tillverkarens anvisningar för borrning, gängtappning och installation för att uppnå korrekt funktion och säkerhet.
