HELICOIL® Plus M10 x 1.25 REPARATUR-Set ALTN6093371 Gängreparation

HELICOIL® Plus M10 x 1,25 — reparationssats för gängor i metall och rostfritt stål

Produktöversikt: Detta HELICOIL® Plus reparationssats (Böllhoff/Helicoil, MPN 485.04.34, GTIN 4250361200137) är avsett för reparation av skadade eller slitna metrisk ISO-gängor i aluminium, gjutgods och rostfritt stål. Satsen innehåller de verktyg och insatser som krävs för att etablera en ny, slitstark gänga i ett befintligt hål.

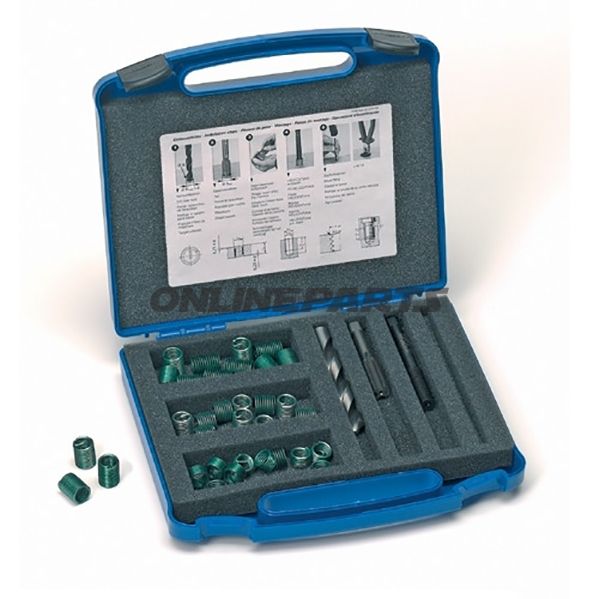

• Innehåll och dimensioner: Satsen är för M10 x 1,25 gänga. Levereras med gänginsatser (HELICOIL® plus), spiralborr, handgängsnäbb (HSS), insättningsdorn och avbrytarpinne. Insatslängderna täcker typiska djup (angivna längder i tillverkarens beskrivning: 1 d, 1,5 d och 2 d).
• Leverantörsidentifiering: Märket är Helicoil, leverans via Böllhoff; MPN 485.04.34 och GTIN 4250361200137 ingår i produktmärkning och dokumentation.

Funktion och användning: HELICOIL® Plus-elementen är spiralformade gänginsatser som sätts i ett förberett borrat och gängtappat hål. När insatsen är korrekt installerad bildar den en ny invändig gänga av hög kvalitet som motstår slitage, korrosion och upprepade demonteringar. Installationsverktygen i satsen (borr, handgängsnäbb och dorn) gör det möjligt för en mekaniker att utföra reparationen utan specialmaskiner—typiskt förfarande är borrning till korrekt diameter, påskruvning av insatsen med insättningsdornet och avslutande avbrytning av avbrytarpinnen.

Material och tekniska egenskaper: HELICOIL® Plus-insatserna är tillverkade av austenitiskt krom-nickelstål med en draghållfasthet på minst cirka 1400 N/mm². Materialet ger god styrka och korrosionsbeständighet i många motormiljöer. Den valsade tråden ger en mycket hög ytfinish och låg ytråhet jämfört med avskurna gängor; tillverkarens data anger upp till cirka 90 % lägre råhet. Lägre gängfriktion innebär att upprepade sammanfogningar med samma åtdragningsmoment resulterar i en mer enhetlig förspänning i bulten, vilket förbättrar utnyttjandet av högstyrkebolts flytspänning och minskar torsionsbelastning i samband med åtdragning.

Fördelar i praktiken:

• Återställer korrekt gänggeometri och dimensionsnoggrannhet i skadad gänga.
• Hög slitstyrka och förbättrad återupprepningsstabilitet vid demontering tack vare låg ytråhet och materialegenskaper.
• Minskad torsionsspänning vid åtdragning jämfört med avskuren gänga — relevant vid användning av högstyrkeboltar.
• Komplett sats med de mest använda verktygen för manuell installation, lämpad för verkstadsmiljö.

Användningsområden och kompatibilitet: Lämplig för reparation av gängor i motorblock, växellådor, komponenter i chassikonstruktioner och andra delar där invändiga metrisk ISO-gängor M10 x 1,25 är specificerade. Används i metaller och i rostfritt stål; var uppmärksam på materialöverensstämmelse vid korrosionskänsliga sammanfogningar (t.ex. när galvanisk ihopbyggnad kan förekomma).

Verktygshantering och monteringsanmärkningar: Använd rekommenderad borrdiameter och korrekt handgängsnäbb för att säkerställa exakt gängförberedelse. Installera insatsen med insättningsdornet för korrekt positionering, och avlägsna brytpinnen efter installation. Följ standardiserade åtdragningsmoment och använd lämpliga smörjmedel och korrosionsförebyggande åtgärder om applikationen kräver det.

Dokumentation och spårbarhet: Produkten marknadsförs under Helicoil/Böllhoff och kan spåras via MPN 485.04.34 och GTIN 4250361200137 i tekniska listor och reservdelsregister. Spara dokumentation och eventuella mått för reparationen som en del av verkstadsjournalen.
