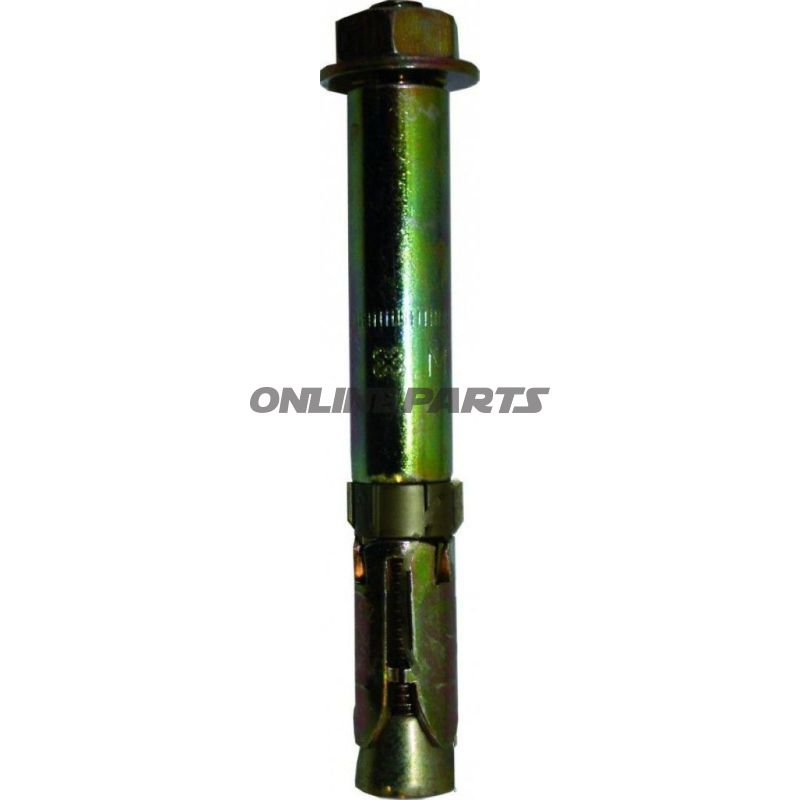

Heavy Duty Väggplugg AB 18/40 — genomstiftsankare för betong (M12)

Heavy Duty Väggplugg AB 18/40 (även kallad Dyvel 18/40 SZ-B) är ett genomstiftsankare avsett för medelstora till kraftiga förankringar i sprucken och oren sprucken betong. Produkten är utformad för att bära höga drag- och skjuvkrafter vid relativt små axel- och kantavstånd tack vare den särskilda spridningshylsan och en plast pressring som säkerställer varig avspänning mellan infästningsdelen och underlaget.

• Funktion: Genomstiftsankare tillsätts i borrhålet och fixeras genom mekanisk spänning av spridningshylsan. Tryckringen ger extra fäste mot ytan så belastningen överförs säkert till bärande betong.
• Användningar: Lämplig för förankring av stålstöd, räcken, maskiner, byggnadsställningar och konsoler i både sprucken och oren sprucken betong.

Material och egenskaper

Ankret består av en specialtillverkad spridningshylsa (plast/metal-komponent beroende på leverantörens variant) med en plast pressring som vid tillskruvning deformeras för att skapa en varig spänning mot underlaget. Konstruktionen är optimerad för att ge hög drag- och tvärbelastningskapacitet utan att kräva stora kant- eller axelavstånd. Materialvalet fokuserar på mekanisk styrka och varig fasthållelse under belastning; yta och precisa gängmått säkerställer upprepad montering och korrekt momentöverföring.

Tekniska data

• GTIN: 4043315041456 — detta entydiga artikelnummer identifierar produkten för logistik och beställning.
• MPN: 486.90.87 — producentens artikelnummer (MPN) används för att säkerställa korrekt artikel vid reservdelar eller ombeställning.
• Borrdiameter: 18 mm
• Total längd (ankarlängd): 152 mm
• Gänga: M12
• Borrdjup: 120 mm
• Nödvändig förankringsdjup i betong: 95 mm
• Max. fastsättningsstyrka för komponent (klämndyktighet): < 40 mm
• Rekommenderat tillspänningsmoment: 80 Nm

Monteringsanvisningar och praktiska förhållanden

• Borra hål med angiven diameter (18 mm) och djup (120 mm). Rengör borrhålet från borrdamm innan införande av ankaret för att säkerställa korrekt kontakt mellan spridningshylsa och betong.
• För in ankaret genom det befästade objektet och dra åt till rekommenderat moment (80 Nm). Över- eller underdrivning påverkar ankarets bärförmåga.
• Vid begränsat klymtdjup (under 40 mm) var uppmärksam på korrekt positionering av tryckringen för att undvika lokalt övertryck eller otillräckligt fäste.
• Kontrollera kant- och axelavstånd enligt gällande monteringsanvisningar och byggnormer för att säkerställa deklarerade belastningsvärden.

Kompatibilitet och praktisk användning

Ankaret är lämpligt för typiska installatörs- och verkstadsmonteringar där höga neutrala och tvärgående belastningar uppträder. Det används i både permanenta och tillfälliga konstruktioner där betong är bärande material. Observera att korrekt bärförmåga förutsätter korrekt borrning, rengöring och tillspänning enligt tillverkarens anvisningar.

Produktidentifikation: GTIN 4043315041456 och MPN 486.90.87 följer produkten för spårning och beställning. Om ytterligare tekniska certifikat eller ETA-dokumentation (Option 1 godkännande för tunga ankare) behövs bör dessa erhållas från leverantören eller tillverkarens tekniska datablad.
