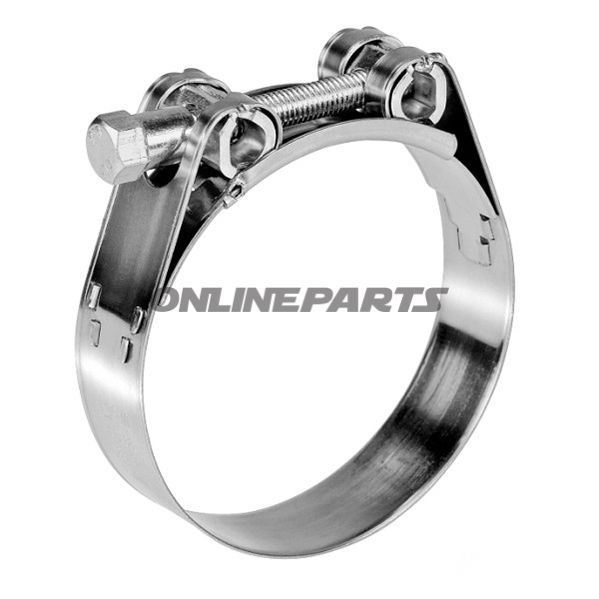

Heavy Duty Clampgbs M 63-68/20 W2 Sk

Ledstångsbultkläm GBS M 63–68/20 W2 SK — kläm för slangar med hög hållfasthet

Produkt: Gelenkbolzenschelle GBS M 63–68/20 W2 SK (MPN: 467.00.81, GTIN: 4043171637046). Denna typ av kläm, ofta kallad tung kläm eller ledad bultkläm, är utformad för fastsättning av sug- och tryckluftsslangar med hög materialhårdhet, samt slangar med inlägg av plast eller stål. Den förekommer ofta i applikationer på lastbilar och specialfordon där krav på hållbarhet och mekanisk styrka är höga.

Funktion och användning

• Klammen säkerställer en pålitlig mekanisk förbindelse mellan slang och nippel eller rör genom att omsluta slangen med ett band och ackumulera klämkraft via den ledade bulten.
• Särskilt lämplig för vakuum- och trycklufts system, samt för slangar med styva eller förstärkta väggar, där vanliga bandklämmar kan svikta eller deformera slangens inlägg.
• Användningsområden: tunga fordon, jordbruksmaskiner, entreprenadmaskiner och industriell utrustning där vibrationer och belastningar kräver hög brottmoment- och banddragstyrka.

Materialval och egenskaper

• Material: rostfritt stål (W2-kvalitet angiven i produktnamnet indikerar korrosionsbeständighet som lämpar sig för utomhus- och fordonsmiljöer — dock inte samma korrosionsklass som syrafasta varianter).
• Bredd: 20 mm — bredare band fördelar trycket bättre och minskar lokal deformation på slangytan.
• Klämområde: 63–68 mm, vilket täcker slangstorlekar inom detta intervall utan behov av anpassning av bandets geometri.
• Mekaniska egenskaper: mycket högt brottmoment och höga banddragstyrkor, vilket innebär att klämmen tål stora moment- och dragkrafter utan att släppa eller deformeras.

Teknisk data (översikt)

Kompatibilitet och monteringsanteckningar

• Beräkna korrekt klämkraft utifrån slangtyp och eventuella inlägg (plast/metall). För styva inlägg kan högre moment vara nödvändigt, men undvik överdragning för att förhindra skada på slangens yttre material.
• Kontrollera att klämmornas innerdiameter vid maximal stängning ligger inom det nödvändiga toleransområdet för slangen och nippeln; denna produkt täcker 63–68 mm.
• Vid korrosiva miljöer eller frekvent kemisk exponering bör materialval övervägas — W2 är korrosionsbeständig i vanliga miljöer, men inte samma klass som syrafasta rostfria stål.

Praktiska fördelar för mekaniker

• Robust konstruktion med högt brottmoment minskar risken för klämfel i tunga applikationer.
• Brett band minskar punkttryck och minskar risken för slangskador vid hög belastning.
• Standardiserad dimensionering (63–68 mm / 20 mm) gör den lätt att ersätta i befintliga installationer utan behov av specialverktyg utöver momentnyckel eller lämplig skruvmejsel/nyckel för bulten.

Identifikation: MPN 467.00.81 och GTIN 4043171637046 ingår i tillverkar- och lagerreferenser och kan användas vid beställning eller kontroll av reservdelar.
