HD PRUEFGER GDPD 400 400 bar

Högtrycks provningsanläggning för GDI-motorer (upp till 400 bar)

Produkt: HD TESTGER GDPD 400 — en högtrycksprovningsanläggning för bensinmotorer med direktinsprutning (GDI). Detta verktyg från Leitenberger (MPN: 614.21.51, GTIN: 4251712744591) är utformat för både statiska och dynamiska tryckmätningar i bränslesystemets högtryckskrets och levereras med analogt manometer.

Funktion och användning

• Genomför statisk tryckprov vid motorstart för att kontrollera tryckpump och läckor i kretsen.
• Stöder dynamisk systemtrycksmätning vid varierande varvtal för att bedöma tryckregulator, pumpkarakteristik och komponentrespons.
• Universellt lämplig för GDI-motorer där test av högtryckssystemet upp till 400 bar är nödvändigt.

Teknisk uppbyggnad och material

Provningsanläggningen består av en testblock med integrerat manometer (analogt) och gas-/säkerhets koppling (GSK). Instrumentets robusta komponenter och tryckförande slangar är utförda i material som är avsedda för högt tryck och bensinkontakt, vilket minimerar risk för deformation och kemisk påverkan under normala verkstadsförhållanden. Anslutningar använder metriska gängstandarder (M14x1,5 och M12x1,5), som är vanliga på GDI-system.

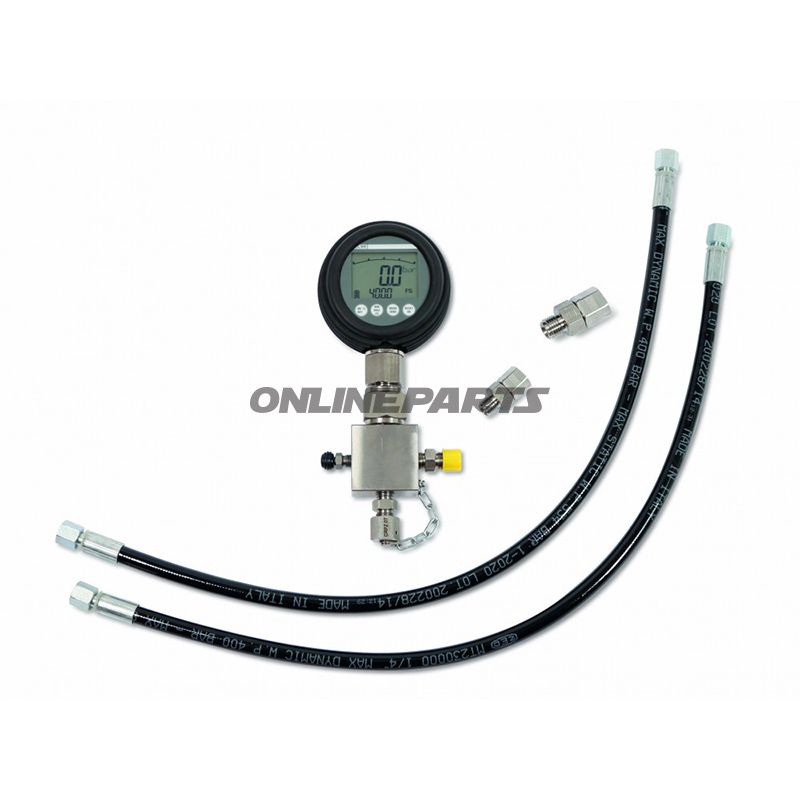

Leveransinnehåll

• 1 x provblock med analogt manometer och GSK (digital version: NG 80 med mätningsområde 0–400 bar).
• 2 x flexibla tryckslingor, längd ca. 0,70 m, gänga M14x1,5.
• 2 x adaptrar M12x1,5 för anpassning till olika tillverkares fittings.
• Leverans i en stabil plastkoffert för säker transport och förvaring.

Kompatibilitet och användningsscenarier

• Lämplig för verkstäder och diagnostik av moderna direktinsprutade bensinmotorer (GDI).
• Används för kontroll av högtryckbränslepump, injektorknäppsförsörjning och täthetsprov av högtryckssystemet.
• Anslutningsmöjligheter med M14x1,5 och M12x1,5 gör det möjligt att anpassa till många bil- och motormodeller utan specialanpassning.

Säkerhet och betjäning

Apparatet är avsett för mätningar upp till max. 400 bar. Vid arbete med högt tryck ska vanliga säkerhetsrutiner följas: använd skyddsglasögon, kontrollera fittings och slangar innan trycksättning, avlös systemet korrekt före demontering och använd endast komponenter i gott skick. Analoga manometer ger omedelbar visning av trycket och stillståndet, vilket är användbart vid både statiska och dynamiska tester.

Varumärke och identifiering

Leitenberger står bakom produkten, MPN 614.21.51 och GTIN 4251712744591. Dessa referenser kan används vid beställning eller vid sökning efter reservdelar och tillbehör som matchar denna testanläggning.

Obs: Informationen beskriver ett testverktyg för fackbruk; se till att kontrollera kompatibilitet med det aktuella fordonsystemet före användning.
