HANKONTAKT 2-POLIG 18A 24V ISO 4165

1-polig kontakt för 24 V (18 A) – standard ISO 4165

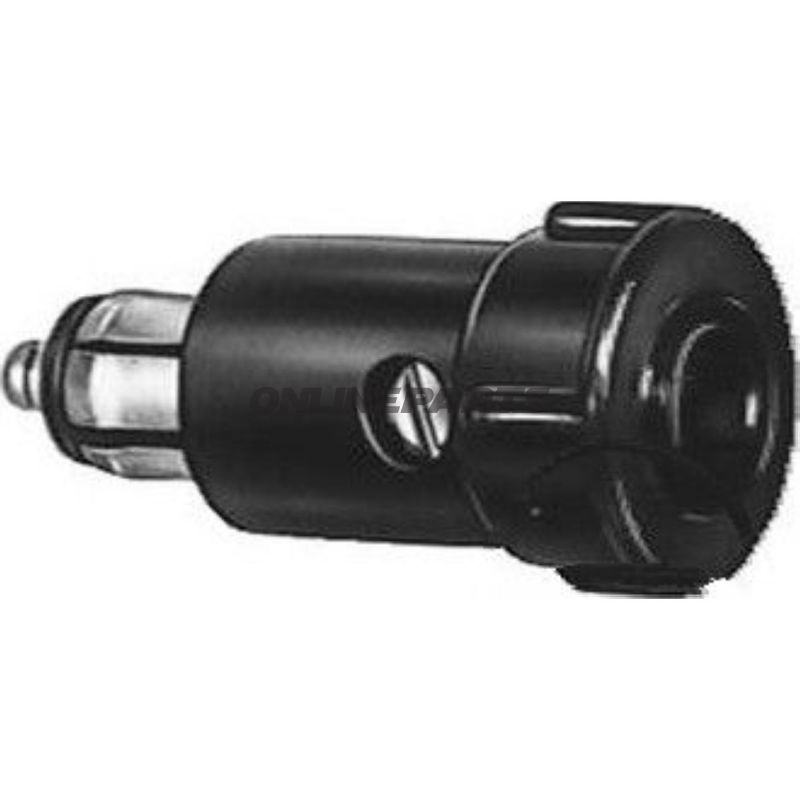

Produktnamn och identifiering: Denna 1-poliga kontakt från Hella (MPN: 146.69.60, GTIN: 4082300193008) är utförd enligt standarden ISO 4165 och är avsedd för 24 V-system med en maximal kontinuerlig strömföring på 18 A.

Funktion och användning: Kontakten fungerar som en enkelledare förbindelse till 24 V-installationer på motorcyklar, fordon och annan mobil utrustning där en robust, kompakt 1-polig förbindelse krävs. Den används typiskt för matning av tillbehör eller enheter där endast positiv eller negativ ledare krävs separat, eller som del av en enkel säkrad strömförsörjningslösning.

Elektriska egenskaper:

• Nominell spänning: 24 V
• Max. kontinuerlig ström: 18 A vid 24 V
• Anslutningstyper: 2 skruvanslutningar (CuZn) som accepterar ledare upp till 2,5 mm²
• Kabelgenomföring: öppning för kabeldiameter Ø 9,2 mm

Materialval och mekaniska egenskaper: Kontakter och skruvklämmor är tillverkade i koppar-zinklegering (CuZn), vilket ger en bra balans mellan elektrisk ledningsförmåga, mekanisk styrka och korrosionsmotstånd under normala driftförhållanden. Höljet är designat som en standardkontakt enligt ISO 4165 och levereras utan integrerad dragavlastning; det betyder att extern dragavlastning eller korrekt fäste för kabeln bör implementeras vid montering för att säkerställa lång livslängd och stabil kontakt.

Montering och praktiska anmärkningar:

• Anslutning görs med skruvterminaler — rekommenderas att använda korrekt dimensionerade kabelskor eller avisolerade ändar för säker mekanisk och elektrisk förbindelse.
• Eftersom produkten levereras utan dragavlastning bör monteringsplatsen ge möjlighet att stödja kabeln nära kontakten för att undvika belastning på terminalerna vid vibrationer eller drag.
• Öppningen för kabelgenomföring (Ø 9,2 mm) bestämmer maximal kabeldiameter; tjockare kabel kräver alternativ genomföring eller anpassning.

Kompatibilitet och användningsområden: Som en ISO 4165-standardkontakt är den lämplig för utbyte eller som reservdel på utrustning och fordon som använder samma standard. Den passar för applikationer inom motorcykeltillbehör, arbete på 24 V fordoninstallationer och mobila strömförsörjningslösningar där en enkel, hållbar 1-polig förbindelse är lämplig.

Säkerhet och drift: Håll strömmen under den specificerade gränsen på 18 A för att undvika överhettning. Säkerställ korrekt kabeldimensionering och åtdragning av skruvterminaler efter montering för att uppnå låg kontaktmotstånd. Vid installation i miljöer med hög fuktighet eller saltpåverkan bör hänsyn tas till extra korrosionsskydd och eventuell kapsling.

Tillverkarinformation: Hella tillverkar denna kontakt med artikelnummer (MPN) 146.69.60; GTIN 4082300193008 kan användas för lagerstyrning och entydig identifiering vid beställning och reservdelsarbete.
