Hand Tap Set M103-Teilig

Handgängsborrsats M10 x 1,50 mm — 3 delar för manuell gängfräsning i stål

Den här handgängsborrsatsen (GTIN: 4250059512245, MPN: 637.19.83) är utvecklad för manuell tillverkning av metrisk ISO-gäng i storleken M10 x 1,50 mm. Satsen innehåller tre handtappar för för-, mellan- och efterbearbetning, tillverkade i högfshotss (HSS) och dimensionerade enligt vanliga DIN/ISO-standarder, vilket gör den lämplig för exakt gängfräsning i lätt bearbetbara stålsorter.

Funktion och användning

• Gängfräsning med handverktyg i för-, mellan- och efterträddning för att säkerställa korrekt form och toleranser.
• För produktion eller reparation av invändiga metrisk ISO-gäng M10 x 1,50 mm.
• Lämplig för manuell användning i verkstad eller fältarbete där maskinbearbetning inte är praktisk.

Teknisk standard och toleranser

• Gängtyp: Metrisk ISO-regelgäng i enlighet med DIN 13.
• Toleransklass: ISO 2 (motsvarande 6h), vilket är vanligt förekommande för maskindelar med standardtoleranskrav.
• Dimensioner: M10 x 1,50 mm.

Materialval och egenskaper

• Material: HSS (höghastighetsstål). HSS erbjuder en god kombination av hårdhet och seghet för skäregrepp och motstånd mot slipning vid manuell användning.
• Rekommenderat bearbetningsmaterial: Stål upp till cirka 750 N/mm². För lättbearbetbara stålsorter fungerar HSS bra utan behov av extrema kylmetoder.
• Skaft: Yttre kvadrat på skaftet är 5,5 mm, avsett för grepp i handdregemomentverktyg eller skruvstiftsadaptrar för tappning.

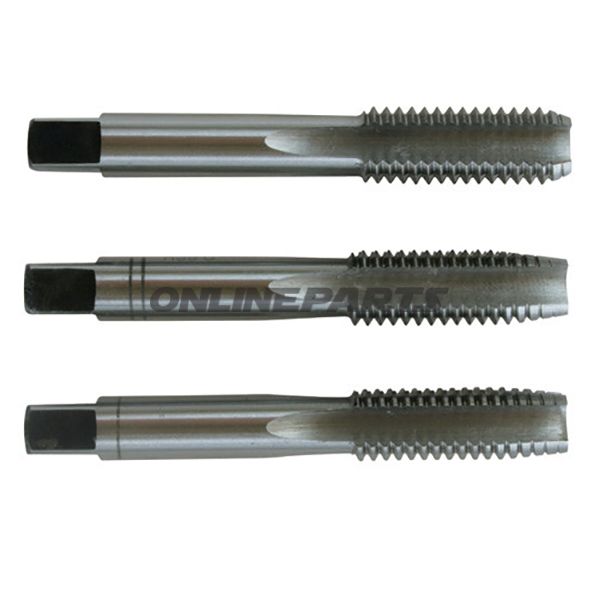

Uppbyggnad av satsen

• Satsen består av tre tydiga handtappar: en förskärare (först), en mellan-tapp (grovtställning) och en efter-/slut-tapp för att uppnå korrekt profil och yta i gängorna.
• Arbetssekvensen säkerställer bättre spånavgång, minskar risken för knäck och ger ett mer exakt slutresultat jämfört med en-tappsgång.

Praktiska anmärkningar vid användning

• Förbor korrekt pilothål i enlighet med gängstandarden för M10 x 1,50 mm för att undvika överbelastning av tapparna.
• Använd lämplolt skäregn eller kylmedel vid behov för att minska friktion och förlänga tappens livslängd vid bearbetning av hårdare material nära 750 N/mm².
• Kör tapparna i stegvis rotation med återgång varje varv för att bryta spåner och minska risk för fastklemning.

Kompatibilitet och användningsområden

• Lämplig för verkstäder, underhållsavdelningar och erfarna gör-det-själv-mekaniker som arbetar med ståldelar.
• Kan användas tillsammans med vanliga handverktyg, tapphållare eller adaptrar med fyrkantig ingrepp på 5,5 mm.

Tekniska data (översikt)

• Typ: Handgängsborr / handtap.
• Dimension: M10 x 1,50 mm.
• Material: HSS (höghastighetsstål).
• Toleranser: ISO 2 (6h) enligt DIN 13.
• Skaft yttre kvadrat: 5,5 mm.
• Användning: Metall, främst stål upp till 750 N/mm².
• Sats: 3 delar (för-, mellan- och efterbearbetare).

Produktidentifikation: GTIN 4250059512245 och leverantörens artikelnummer MPN 637.19.83 ingår i produktdokumentationen för spårbarhet och kompatibilitetskontroll vid beställning och reservdelshantering.
